FXR.07.52.0075X.A.DG

产品分类: 天线
厂牌: TAOGLAS
产品描述:
供应商型号: N-FXR.07.52.0075X.A.DG
供应商: 云汉优选
标准整包数: 1
TAOGLAS 天线 FXR.07.52.0075X.A.DG

FXR.07.52.0075X.A.DG概述

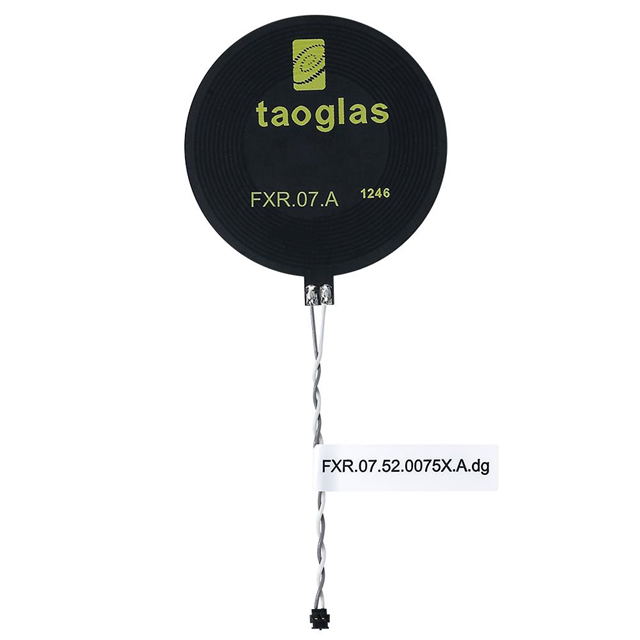

    # Taoglas FXR.07.52.0075X.A.dg 近场通信圆型铁氧体天线技术手册

    产品简介


    Taoglas FXR.07.52.0075X.A.dg 是一款近场通信(NFC)铁氧体天线,采用75毫米长的28AWG扭绞对线连接,并配备ACH(F)连接器。该天线工作频率为13.56 MHz,适用于RFID/NFC应用场景。天线由柔性印刷电路板(Flexible PCB)制成,厚度仅为0.15毫米,配合氮拓UTD-30粘合剂可方便地粘贴于设备背面。这款天线特别设计了铁氧体导流层,用于将磁通量导向远离金属或其他导电表面,以避免信号损失或通讯失败。其低轮廓嵌入式设计,直径为45.5毫米,厚度仅为0.30毫米。
    主要功能
    - 支持13.56 MHz RFID/NFC通讯。
    - 采用铁氧体导流层,提升在金属或导电表面上的应用灵活性。
    - 高性能柔性印刷电路板,适用于多种电子设备。
    应用领域
    - 移动设备
    - 电子钱包
    - 医疗保健身份扫描仪
    - 支付阅读器
    - 办公室ID卡
    - 出入口控制
    - 物联网(IoT)

    技术参数


    | 参数 | 规格 |

    | 工作频率 | 13.56 MHz |
    | 电感量 | 6.4 μH(13.56 MHz时) |
    | 尺寸 | 直径:45.5 mm |
    厚度:0.15 mm |
    | 电缆长度 | 75 mm |
    | 连接器类型 | ACH(F) |
    | 胶粘剂类型 | 氮拓UTD-30 |
    | 权重 | 2 g |
    | 操作温度范围 | -40°C 至 85°C |
    | 存储温度范围 | -40°C 至 85°C |
    | 湿度范围 | 无冷凝,最高至65°C 95% RH |

    产品特点和优势


    独特功能
    - 铁氧体导流层:将磁通量导向远离金属或导电表面,确保稳定通讯。
    - 低轮廓设计:适合空间受限的应用场景。
    - 柔性PCB材料:轻巧且耐用,易于集成。
    市场竞争力
    - 适应多种表面:即使在电池等导电材料上也能高效工作。
    - 兼容性强:支持与多种RFID芯片连接。
    - 高性能:具有优良的读取距离和稳定性,满足不同应用场景需求。

    应用案例和使用建议


    应用场景
    - 一款移动设备配备了Taoglas FXR.07.52.0075X.A.dg天线,成功实现了非接触式支付功能。
    - 在医疗保健领域的ID扫描仪中,该天线保证了在各种导电表面下仍能保持良好的读取距离和准确性。
    使用建议
    - 确保天线与固定物之间的最小间距不小于1厘米,以避免信号干扰。
    - 使用时尽量保持天线无任何遮挡,以确保最佳性能。
    - 若需定制匹配网络,请根据天线与读取模块的实际情况进行微调。

    兼容性和支持


    兼容性
    - 天线支持特定的NFC芯片并通过JST ACH连接器进行连接,可兼容多种手持设备、支付系统和物联网设备。
    厂商支持
    - Taoglas提供全方位技术支持,包括应用指南、样片和定制服务。请联系您所在区域的销售办公室获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 天线读取距离较短 | 调整天线位置,确保无遮挡;优化匹配网络 |
    | 连接不稳定 | 检查连接器接口,确保正确安装 |
    | 天线信号受到干扰 | 确认环境无强电磁干扰 |

    总结和推荐


    综合评估
    Taoglas FXR.07.52.0075X.A.dg 近场通信圆型铁氧体天线以其出色的适配性和稳定性,在移动支付、医疗健康等多个领域展现出了显著的应用价值。它的设计灵活,适用于广泛的工业标准,能够满足客户的多种需求。
    推荐使用
    鉴于其卓越的技术参数和广泛的应用领域,强烈推荐Taoglas FXR.07.52.0075X.A.dg 近场通信圆型铁氧体天线应用于各类需要高效稳定的RFID/NFC通讯的项目中。

FXR.07.52.0075X.A.DG参数

参数
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 -
额定功率 -
天线类型 -
零件状态 在售
包装方式 袋装

FXR.07.52.0075X.A.DG厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

FXR.07.52.0075X.A.DG数据手册

厂牌 PDF简要描述 下载
TAOGLAS 天线 TAOGLAS FXR.07.52.0075X.A.DG FXR.07.52.0075X.A.DG数据手册

FXR.07.52.0075X.A.DG封装设计

查看详情并下载
Symbol
Footprint
3D Model
