GW.59.3153

产品分类: 天线
厂牌: TAOGLAS
产品描述: -1.85dB 1W 3 2.4GHz,5.5GHz 贴片安装 156mm(长度)*156mm(高度)
供应商型号: 2919790
供应商: 海外现货
标准整包数: 1

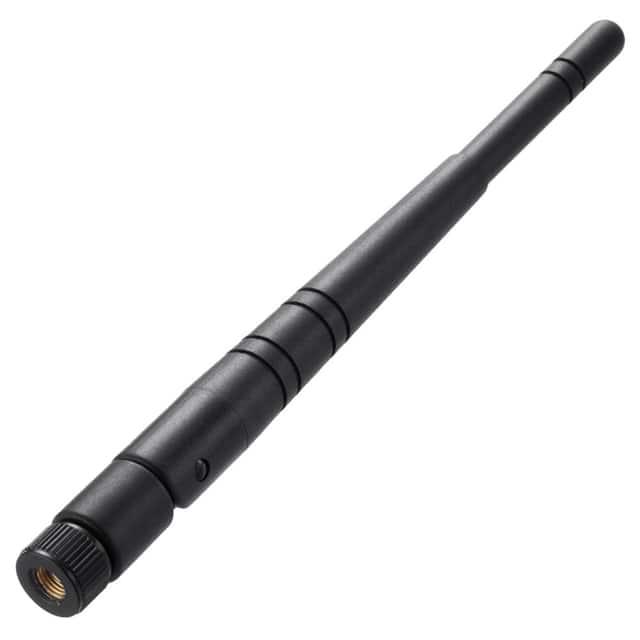

TAOGLAS 天线 GW.59.3153

GW.59.3153概述


    产品简介


    GW.59是一款用于2.4GHz和5.15~5.85GHz无线应用的3dBi螺纹安装偶极子天线,适用于蓝牙和无线局域网(Wireless LAN)等应用。它采用了RP-SMA Male Straight连接器设计,并且具有铰链结构,方便调整方向。该天线通过IP-65认证,外壳材料为TPU,确保了良好的环境可靠性和高质量的外观。天线长度为156mm,符合RoHS标准。

    技术参数


    - 频率范围: 2.4~2.5GHz, 5.15~5.85GHz
    - 峰值增益 (dBi): 2.37 (2.4GHz), 2.93 (5.15~5.85GHz)
    - 平均增益 (dBi): -1.21 (2.4GHz), -1.32 (5.15~5.85GHz)
    - 效率 (%): 75% (2.4GHz), 73% (5.15~5.85GHz)
    - 回波损耗 (dB): 最大-10dB
    - 功率处理能力: 1W
    - 阻抗: 50Ω
    - 环境温度: 操作温度 -40°C ~ +85°C,存储温度 -40°C ~ +85°C
    - 防水等级: IP65
    - 电缆类型: RG-178同轴电缆
    - 天线盖: TPE
    - 天线底座: PC & PBT
    - 颜色: 黑色
    - 连接器类型: RP-SMA(M)

    产品特点和优势


    1. 高可靠性: 高强度的天线结构和TPU外壳使得该天线具备优越的环境可靠性和质量。
    2. 易于安装和调整: 天线可以旋转90度,便于不同场景下的安装。
    3. 高效能: 虽然在设备内部会有所衰减,但高自由空间峰值增益(3dBi或更高)能够补偿这些影响,从而提供更好的性能。
    4. 适用广泛: 适用于各种模块制造商的需求,通过优化天线的选择和集成方法,可确保其符合峰值增益限制。

    应用案例和使用建议


    该天线在多个频率段上表现出色,适用于多种无线通信设备,例如物联网(IoT)设备、无线传感器网络和智能家居系统等。在使用时,需要注意选择适当的PCB尺寸和放置方式以优化性能。
    1. 测量设置:
    - 在40mm x 60mm的PCB板上进行测量时,天线可以放置在短边或长边。
    - 在30cm x 30cm和50cm x 50cm的接地平面(ground plane)上进行测量,也需考虑天线的放置位置。
    2. 返回损耗(Return Loss):
    - 当天线放置在不同条件下时,返回损耗会发生变化,具体数值需要通过实验确定。

    兼容性和支持


    GW.59天线可与各种带有RP-SMA(M)接口的无线模块兼容。Taoglas提供全面的技术支持和测试服务,确保客户能够充分利用该天线的最佳性能。

    常见问题与解决方案


    1. 问题: 天线在设备内的实际增益低于预期。
    - 解决办法: 选用具有较高自由空间峰值增益(如3dBi以上)的天线,并与供应商联系进行详细的测试和评估。

    2. 问题: 如何优化天线在特定PCB板上的放置?
    - 解决办法: 根据不同的PCB尺寸和布局进行多次测试,找到最佳的放置方式。

    总结和推荐


    GW.59天线凭借其高性能、高可靠性以及广泛的兼容性,是一款优秀的无线应用解决方案。特别是在要求严苛的应用环境中,如IoT设备和无线传感器网络中表现尤为突出。因此,强烈推荐使用该产品,特别是在需要高可靠性和高性能的场合。

GW.59.3153参数

参数
中心频率 2.4GHz,5.5GHz
支持协议 -
典型天线增益 -1.85dB
最大电压驻波比 3
带宽 -
阻抗 -
额定功率 1W
天线类型 -
长*宽*高 156mm(长度)*156mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装,袋装

GW.59.3153厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

GW.59.3153数据手册

厂牌 PDF简要描述 下载
TAOGLAS 天线 TAOGLAS GW.59.3153 GW.59.3153数据手册

GW.59.3153封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 71.4109
5+ ¥ 68.5545
10+ ¥ 62.8416
50+ ¥ 62.8416
100+ ¥ 61.699
250+ ¥ 61.699
库存: 65
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 71.41
