FXP14.07.0100A

产品分类: 天线
厂牌: TAOGLAS
产品描述: 3dB 3G,Cellular 2G 2.5 50Ω 850MHz,900MHz,1.7GHz,1.8GHz,1.9GHz,2.1GHz 黏合安装 70mm*20mm*100μm
供应商型号: 2919756
供应商: 海外现货
标准整包数: 1

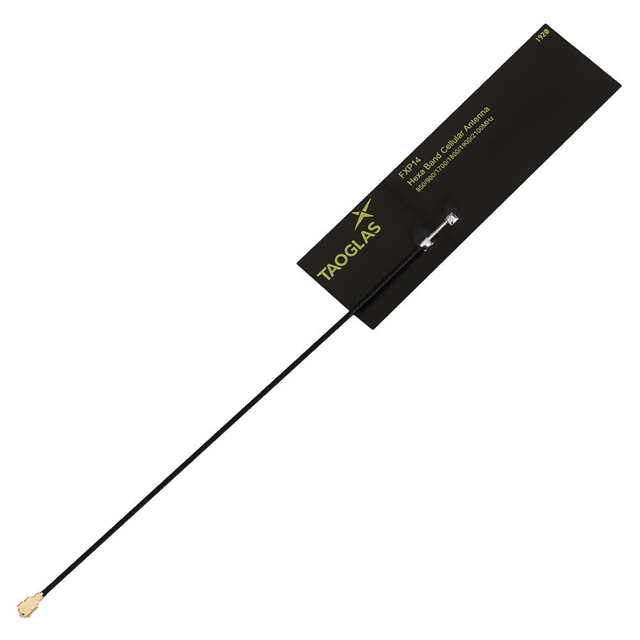

TAOGLAS 天线 FXP14.07.0100A

FXP14.07.0100A概述

    FXP14 Hexa-Band Cellular Antenna 技术手册概述

    1. 产品简介


    FXP14 Hexa-Band Cellular Antenna 是一款专为全球通信频段设计的六频带蜂窝天线。这款天线覆盖了从850 MHz到2100 MHz的所有主要蜂窝频段,适用于包括GSM、CDMA、DCS、PCS、WCDMA、UMTS、HSPA、GPRS、EDGE、3G等多种通信技术。天线具有柔性的材料,矩形的外形和电缆连接,易于安装,且能在不同塑料材质上正常工作。

    2. 技术参数


    以下是该天线的主要技术规格和性能参数:
    - 频率范围:850/900/1700/1800/1900/2100 MHz
    - 驻波比(VSWR):≤2.5:1
    - 功率处理能力:5 W
    - 阻抗:50 Ohms
    - 增益:2 dBi 至 3 dBi
    - 效率:52% 至 65%
    - 回波损耗:-7 dB 至 -12 dB
    - 极化方式:线性
    - 工作温度范围:-40 °C ~ +85 °C
    - 存储温度范围:-40 °C ~ +85 °C
    - 尺寸:70 X 20 X 0.1 mm
    - 重量:1.5 g
    - 电缆长度:100 mm,黑色
    - 连接器:IPEX MHFI(U.FL 兼容)
    - 认证:RoHS 符合

    3. 产品特点和优势


    FXP14 Hexa-Band Cellular Antenna 的主要特点包括:
    - 多频带支持:覆盖全球多个主要蜂窝通信频段。
    - 灵活性强:采用柔性材料,便于安装和适应各种应用场合。
    - 高效的辐射模式:具备良好的增益和效率,确保信号传输的可靠性。
    - 易于集成:IPEX MHFI 连接器,可以方便地与其他设备连接。
    - 温度适应性强:可在极端温度条件下稳定工作。

    4. 应用案例和使用建议


    FXP14 天线适用于多种场景,例如车载通信系统、远程监控设备、物联网设备等。为了更好地利用此天线的优势,建议:
    - 在安装时选择合适的固定方式,确保天线能够紧密贴合在安装面上。
    - 考虑到天线的增益和效率,在不同的应用场景中选择合适的安装位置以优化信号传输。

    5. 兼容性和支持


    FXP14 天线采用了 IPEX MHFI 连接器,与常见的 U.FL 连接器兼容,因此可广泛应用于各种设备。制造商提供相应的技术支持和售后服务,确保用户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    根据技术手册中的信息,一些用户可能遇到的问题及其解决方案如下:
    - 问题:安装过程中天线无法牢固固定。
    - 解决办法:使用合适的粘合剂,如 3M 467 胶带,确保天线稳固地固定在安装表面上。
    - 问题:信号强度不足。
    - 解决办法:检查天线的安装位置,确保没有金属物体或其他干扰物阻挡信号传输路径。

    7. 总结和推荐


    FXP14 Hexa-Band Cellular Antenna 集成了多频带支持、高效率和易于安装的优点,是一款高性能的通信天线。其广泛的应用范围和卓越的性能使其成为许多通信系统的理想选择。综上所述,强烈推荐此款天线用于需要高效、可靠的信号传输的应用场合。

FXP14.07.0100A参数

参数
支持协议 3G,Cellular 2G
典型天线增益 3dB
最大电压驻波比 2.5
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 850MHz,900MHz,1.7GHz,1.8GHz,1.9GHz,2.1GHz
长*宽*高 70mm*20mm*100μm
安装方式 黏合安装
零件状态 在售
包装方式 散装,袋装

FXP14.07.0100A厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

FXP14.07.0100A数据手册

厂牌 PDF简要描述 下载
TAOGLAS 天线 TAOGLAS FXP14.07.0100A FXP14.07.0100A数据手册

FXP14.07.0100A封装设计

查看详情并下载
Symbol
Footprint
3D Model
