FW.24.NTY.M

产品分类: 天线
厂牌: TAOGLAS
产品描述: 4.48dB 3 50Ω 2.4GHz 315.97mm(高度)
供应商型号: N-FW.24.NTY.M
供应商: 云汉优选
标准整包数: 1

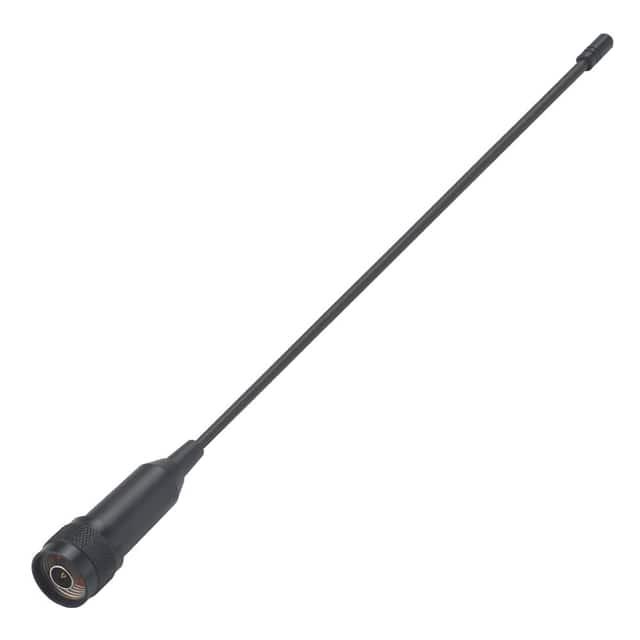

TAOGLAS 天线 FW.24.NTY.M

FW.24.NTY.M概述

    # 电子元器件技术手册:Meteor-2.4GHz柔性鞭状天线

    产品简介


    Meteor-2.4GHz柔性鞭状天线(型号:FW.24.NTY.M)是一款专为室外使用设计的2.4GHz频段全向鞭状天线,具有优异的效率和峰值增益。该天线适用于户外监控系统、天气监测、运动/振动传感器及污染物监测等多种应用场景。

    技术参数


    | 参数 | 规格 |

    | 频率范围 | 2400 ~ 2500 MHz |
    | 效率(空旷空间) | 64.5% |
    | 效率(在30cm x 30cm地平面) | 79.3% |
    | 峰值增益(空旷空间) | 4.26 dBi |
    | 峰值增益(在30cm x 30cm地平面) | 4.48 dBi |
    | 回波损耗 | <-6 dB |
    | VSWR(驻波比) | ≤ 3:1 |
    | 输入功率 | 2 W |
    | 极化方式 | 线极化 |
    | 阻抗 | 50 Ω |
    | 尺寸 | 高度:316 ± 9 mm |
    底部直径:20 ± 0.5 mm |
    鞭长度直径:6.2 ± 0.6 mm |
    | 重量 | 46.6 g |
    | 防护等级 | IP67(仅外壳) |
    | 工作温度范围 | -40°C 至 85°C |
    | 湿度范围 | 非凝露,最高95% RH @ 65°C |

    产品特点和优势


    - 高效率:超过79.3%的效率保证了最佳的数据传输能力。
    - 高增益:高达4.48 dBi的峰值增益,在2.4GHz频段提供出色的信号覆盖。
    - 全向辐射模式:能够在水平方向提供均匀的信号覆盖。
    - 坚固耐用:由钢芯制成,确保其在恶劣环境下的持久耐用性。
    - 防水防尘:IP67等级的外壳设计可以有效防止灰尘和水分进入。
    - 适应多种场景:即使没有地平面,也能正常工作。

    应用案例和使用建议


    应用场景
    - 户外监控系统
    - 天气监测设备
    - 运动/振动传感器
    - 污染物监测仪器
    使用建议
    - 在安装天线时,尽量选择一个至少为30cm x 30cm的地平面以实现最佳性能。
    - 需要特别注意连接部分的布局,以确保最佳的电气连接。
    - 在不同的设备内部,天线的性能会有所变化,建议在实际使用前进行详细的测试和调整。

    兼容性和支持


    - 可根据客户需求提供其他连接选项或定制版本。
    - Taoglas公司可为用户提供专业支持和定制服务,确保天线在客户设备中的表现符合预期。
    - 如需更多信息,联系Taoglas当地办公室获取技术支持。

    常见问题与解决方案


    问题1:如何选择合适的天线?
    - 解答:选择天线时,应该考虑所需的频率范围、峰值增益等因素。建议在具体设备中进行测试,以确保最佳性能。
    问题2:如何应对不同环境下的性能变化?
    - 解答:由于不同设备内部结构的影响,天线的实际性能可能与空旷空间中的测试结果有所不同。为保证最佳效果,建议通过实际测试来验证。
    问题3:如何确保天线达到监管要求?
    - 解答:在实际使用前,可以通过Taoglas公司的专业测试来确认天线符合相关模块制造商对峰值增益的要求。

    总结和推荐


    综合评估
    Meteor-2.4GHz柔性鞭状天线以其出色的效率、高增益和全向辐射模式,在户外监控系统中表现出色。其坚固耐用的设计使其能够胜任各种恶劣环境。
    推荐
    强烈推荐使用这款天线,特别是在需要高可靠性和高性能的应用场景中。结合Taoglas公司提供的专业支持和测试服务,可以确保天线在具体设备中的表现达到最优。

FW.24.NTY.M参数

参数
额定功率 -
天线类型 -
中心频率 2.4GHz
支持协议 -
典型天线增益 4.48dB
最大电压驻波比 3
带宽 -
阻抗 50Ω
长*宽*高 315.97mm(高度)
零件状态 在售
包装方式 散装,袋装

FW.24.NTY.M厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

FW.24.NTY.M数据手册

厂牌 PDF简要描述 下载
TAOGLAS 天线 TAOGLAS FW.24.NTY.M FW.24.NTY.M数据手册

FW.24.NTY.M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 17.331 ¥ 147.3135
16+ $ 16.5315 ¥ 140.5178
31+ $ 16.065 ¥ 136.5525
62+ $ 15.7488 ¥ 133.8648
100+ $ 15.4428 ¥ 131.2638
库存: 109
起订量: 7 增量: 1
交货地:
最小起订量为:7
合计: ¥ 1031.19
