FXUWB01.07.0100C

产品分类: 天线
厂牌: TAOGLAS
产品描述: 10W 2,3 6.49GHz,6.99GHz 贴片安装 18mm*15.2mm*100μm
供应商型号: 4127723
供应商: 海外现货
标准整包数: 1

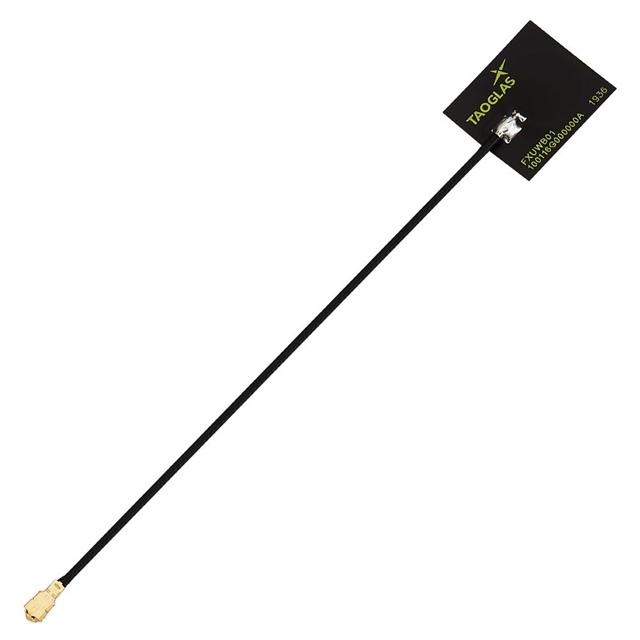

TAOGLAS 天线 FXUWB01.07.0100C

FXUWB01.07.0100C概述

    # AccuraUWB FXUWB01.07.0100C 技术手册综述

    1. 产品简介


    AccuraUWB FXUWB01.07.0100C 是一款适用于6~8GHz超宽带(UWB)应用的柔性天线。该天线具有嵌入式柔性设计,可实现全向辐射特性,适用于欧洲和美国的UWB标准,覆盖信道5至7。该天线采用易于安装的粘贴方式,非常适合集成到各种设备中。

    2. 技术参数


    电气特性
    - 频率范围:6.24-6.74 GHz (欧洲UWB)
    - 返回损耗:≥-10 dB
    - 效率:≥82% (欧洲UWB)
    - 峰值增益:3.5 dBi (欧洲UWB)
    - 最大VSWR:2:1
    - 阻抗:50 Ω
    - 最大输入功率:10 W
    机械特性
    - 尺寸:18 x 15.2 x 0.1 mm
    - 材料:柔性聚合物
    - 连接器及电缆:IPEX 和 1.37 mm
    环境特性
    - 工作温度:-40°C 至 85°C
    - 存储温度:-40°C 至 85°C
    - 湿度:40% 至 90%

    3. 产品特点和优势


    AccuraUWB FXUWB01.07.0100C 的主要优势在于其高性能和多功能性。这款天线体积小巧,厚度仅为0.1毫米,可以在宽频带内提供高效率,最高可达82%。它采用灵活的设计,可以轻松粘贴在非金属表面上,适合集成到各种便携式设备中。此外,它的耐用性也值得称道,即使在极端环境中也能保持稳定的工作表现。

    4. 应用案例和使用建议


    应用案例
    AccuraUWB FXUWB01.07.0100C 主要应用于雷达系统、智能家居网络和位置定位追踪。例如,在汽车传感器中,该天线能够提供非常精细的距离分辨率,帮助实现自动驾驶汽车的安全驾驶。在智能家居环境中,它可以帮助用户流畅地传输高质量音频和视频内容。
    使用建议
    1. 安装位置:为保证最佳的辐射效率,天线应至少远离金属组件10毫米,理想情况下应远离20毫米。
    2. 电缆长度:根据测试结果,90毫米的电缆长度提供了最佳的阻抗匹配。其他长度可以根据具体应用需求进行调整。
    3. 电缆路由:四条可能的电缆路由路径显示,S11的影响很小,对低频段(3-5 GHz)的共振影响不大。

    5. 兼容性和支持


    AccuraUWB FXUWB01.07.0100C 适用于与UWB传感器模块无缝集成。如有需要,客户可以定制电缆和连接器以适应特定的应用环境。Taoglas还提供调试和调谐服务,确保天线在不同设备中均能发挥最佳性能。

    6. 常见问题与解决方案


    1. 问题:如何确保天线与塑料或玻璃表面牢固粘合?
    - 解决方案:使用天线附带的3M胶带进行粘贴,确保天线紧贴表面且无气泡。
    2. 问题:在何种情况下需要定制天线?
    - 解决方案:如果应用环境特殊,如复杂金属结构,可能需要定制天线以满足特定的性能要求。
    3. 问题:如何优化天线的频率响应?
    - 解决方案:通过调整天线的安装位置和电缆长度来优化频率响应。建议联系Taoglas的技术支持团队获取进一步指导。

    7. 总结和推荐


    AccuraUWB FXUWB01.07.0100C 在小型化、高性能和多功能方面表现出色,是各种UWB应用的理想选择。该天线在多个关键指标上均达到甚至超过了行业标准,非常适合用于雷达、智能家居和位置定位等领域。强烈推荐在需要高效UWB通信的项目中使用此天线。

FXUWB01.07.0100C参数

参数
最大电压驻波比 2,3
带宽 -
阻抗 -
额定功率 10W
天线类型 -
中心频率 6.49GHz,6.99GHz
支持协议 -
典型天线增益 -
长*宽*高 18mm*15.2mm*100μm
安装方式 贴片安装
零件状态 在售
包装方式 散装,袋装

FXUWB01.07.0100C厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

FXUWB01.07.0100C数据手册

厂牌 PDF简要描述 下载
TAOGLAS 天线 TAOGLAS FXUWB01.07.0100C FXUWB01.07.0100C数据手册

FXUWB01.07.0100C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 120.7902
5+ ¥ 108.228
10+ ¥ 106.2954
50+ ¥ 106.2954
100+ ¥ 104.3628
250+ ¥ 104.3628
库存: 95
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 120.79
