首页  >  产品百科  >  WSA.2458.A.101151

WSA.2458.A.101151

产品分类: 天线
厂牌: TAOGLAS
产品描述: -14.23dB 2W 2 50Ω 2.4GHz,5.8GHz 贴片安装,黏合安装 105mm*30mm*7.7mm
供应商型号: 3678744
供应商: 海外现货
标准整包数: 1

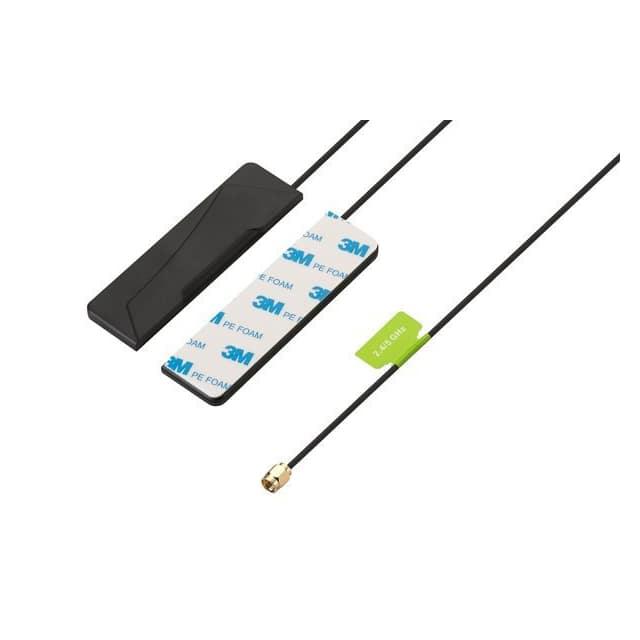

TAOGLAS 天线 WSA.2458.A.101151

WSA.2458.A.101151概述


    产品简介


    产品名称:Phoenix WSA.2458 双频Wi-Fi I-Bar天线
    型号:WSA.2458.A.101151
    产品类型:粘贴式天线
    主要功能:支持2.4GHz和5.8GHz双频段Wi-Fi应用
    应用领域:广泛应用于一级汽车制造、后市场和远程通信等领域

    技术参数


    - 频率范围:2400~2500MHz (2.4GHz), 4900~5850MHz (5.8GHz)
    - 效率(自由空间):
    - 0.3m: 68.23%, 47.03%
    - 1m: 54.10%, 33.08%
    - 2m: 38.61%, 20.16%
    - 3m: 27.62%, 12.13%
    - 5m: 14.32%, 4.45%
    - 平均增益(自由空间):
    - 0.3m: -1.66 dBi, -3.30 dBi
    - 1m: -2.67 dBi, -4.84 dBi
    - 2m: -4.13 dBi, -7.00 dBi
    - 3m: -5.59 dBi, -9.22 dBi
    - 5m: -8.44 dBi, -13.59 dBi
    - 峰值增益(自由空间):
    - 0.3m: 2.65 dBi, 3.19 dBi
    - 1m: 1.55 dBi, 1.73 dBi
    - 2m: 0.15 dBi, -0.31 dBi
    - 3m: -1.35 dBi, -2.41 dBi
    - 5m: -4.25 dBi, -6.61 dBi
    - 输入功率:2W
    - 阻抗:50Ω
    - 极化方式:线性
    - 辐射模式:全向
    - 防水等级:IP65
    - 重量:50g
    - 尺寸:105307.7mm
    - 温度范围:-40°C 至 85°C
    - 湿度:非凝结95% RH

    产品特点和优势


    1. 低轮廓设计:仅为7.7mm,便于安装,适用于多种隐蔽安装场合。
    2. 高可靠性:通过TS16949认证,经过PPAP设计、可靠性和质量审核。
    3. 灵活定制:可定制电缆长度、类型及连接器。
    4. 优越性能:在不同环境下均有良好的性能表现。
    5. 耐候性:具有UV抗老化性能,可适应户外环境。
    6. 易于安装:配备强力3M双面胶带,适合固定于玻璃或塑料表面。

    应用案例和使用建议


    应用场景:
    - 汽车行业的一级制造和后市场
    - 远程通信设备
    - 家庭和办公Wi-Fi覆盖
    使用建议:
    - 安装时尽量避免金属基底以保证最佳信号传输效果。
    - 确保电缆长度适当,避免过长导致信号衰减。
    - 在不同材质表面安装时,参考提供的测试数据进行优化调整。

    兼容性和支持


    兼容性:
    - 该天线适用于所有需要2.4GHz和5.8GHz频段的无线通信设备,如路由器、接入点等。
    - 支持RP-SMA(M)接口标准。
    支持和服务:
    - 厂商提供详尽的技术文档和支持服务。
    - 用户可通过官方渠道获取进一步的技术支持和售后服务。

    常见问题与解决方案


    1. 信号不佳:检查安装位置,确保无遮挡物且不位于金属基底上。
    2. 安装困难:确认使用强力3M双面胶带,按需裁剪并正确粘贴。
    3. 电缆过长:根据实际情况裁剪至适宜长度,确保信号传输稳定。

    总结和推荐


    综合评估:
    Phoenix WSA.2458 双频Wi-Fi I-Bar天线凭借其低轮廓设计、高可靠性以及优秀的电磁性能,在多种环境中均表现出色。该产品特别适合用于汽车和远程通信设备中,为用户提供稳定的无线连接体验。
    推荐:
    鉴于其卓越的性能和适用范围,强烈推荐Phoenix WSA.2458天线作为汽车和远程通信领域的首选产品。

WSA.2458.A.101151参数

参数
典型天线增益 -14.23dB
最大电压驻波比 2
带宽 -
阻抗 50Ω
额定功率 2W
天线类型 -
中心频率 2.4GHz,5.8GHz
支持协议 -
长*宽*高 105mm*30mm*7.7mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 袋装

WSA.2458.A.101151厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

WSA.2458.A.101151数据手册

厂牌 PDF简要描述 下载
TAOGLAS 天线 TAOGLAS WSA.2458.A.101151 WSA.2458.A.101151数据手册

WSA.2458.A.101151封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 198.2582
5+ ¥ 185.041
10+ ¥ 181.7367
50+ ¥ 178.4324
100+ ¥ 178.4324
250+ ¥ 178.4324
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 198.25
