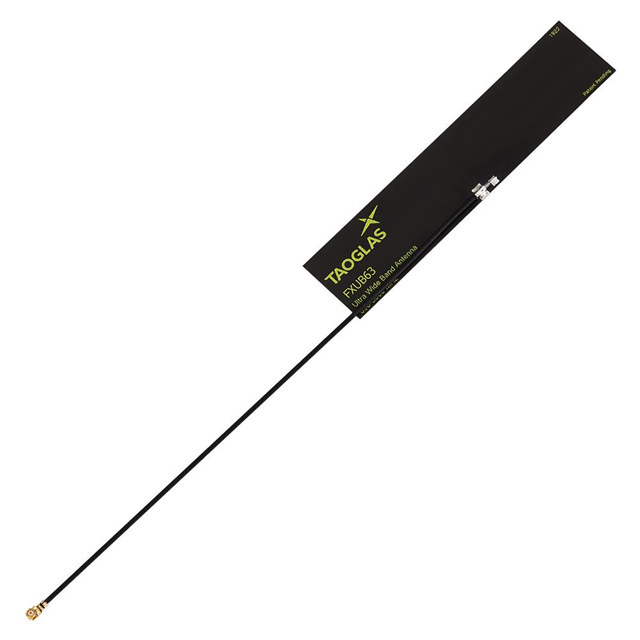

FXUB63.07.0150C

产品分类: 天线
厂牌: TAOGLAS
产品描述: 5dB 5W 2,2,1.8,1.7,1.7,2.3 50Ω 850MHz,1.575GHz,1.8GHz,2.1GHz,2.4GHz,2.6GHz 黏合安装 96mm*21mm*200μm
供应商型号: SG-FXUB63.07.0150C
供应商: 国内现货
标准整包数: 100
TAOGLAS 天线 FXUB63.07.0150C

FXUB63.07.0150C概述

    SPE-14-8-054-G LTE Wide Band Flex Antenna 600MHz - 6000MHz 技术手册

    1. 产品简介


    产品类型: 天线
    主要功能: 支持从600MHz到6000MHz的宽频带通信,适用于各种无线设备,包括手机、路由器、传感器等。
    应用领域: LTE、2.4GHz Wi-Fi、ISM、AGPS、以及其他需要宽频带天线的无线通信设备。

    2. 技术参数


    | 参数 | 描述 |

    | 频率范围 | 600MHz - 6000MHz |
    | 效率 | >45% |
    | 平均增益 | 5dBi |
    | 峰值增益 | 6.22dBi |
    | 阻抗 | 50Ω |
    | 极化方式 | 线性 |
    | 辐射模式 | 全向 |
    | 最大输入功率 | 5W |
    | 电缆长度 | 150mm |
    | 电缆直径 | 1.37mm |
    | 材料 | 柔性聚合物 |
    | 尺寸 | 96210.2 mm |
    | 操作温度 | -40°C 到 85°C |
    | 存储温度 | -40°C 到 85°C |
    | 湿度范围 | 40% 至 95% |

    3. 产品特点和优势


    - 宽频带覆盖: 从600MHz到6000MHz,全面覆盖LTE、2.4GHz Wi-Fi、ISM和AGPS。
    - 地面独立: 不受安装表面影响,适应多种应用场景。
    - 高效率: 高达45%以上的效率。
    - 柔性设计: 柔性聚合物材质,易于安装,适应复杂表面。
    - 易安装: 可通过简单“剥离并粘贴”的方式安装,采用3M胶粘剂固定。
    - 成本效益: 减少生产成本,适合大规模制造。

    4. 应用案例和使用建议


    应用案例:
    - 手机和移动设备
    - 路由器和接入点
    - 物联网传感器
    使用建议:
    - 将天线放置至少10mm远的金属部件上,以提高辐射效率。
    - 在非金属表面上安装,避免遮挡或干扰。
    - 使用适当的电缆长度,确保信号传输效率。

    5. 兼容性和支持


    兼容性:
    - 适用于各种需要宽频带天线的设备。
    - 兼容I-PEX MHF® I (U.FL兼容)连接器。
    支持:
    - 厂商提供技术支持和售后服务。
    - 可根据客户需求定制电缆和连接器。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 辐射效率低 | 检查天线是否正确安装,远离金属部件至少10mm。 |
    | 信号质量差 | 确保电缆无损坏,避免过度弯曲或挤压。 |
    | 安装不稳定 | 检查3M胶粘剂是否完全粘附,确保天线牢固安装。 |

    7. 总结和推荐



    总结

    :
    - 主要优点: 宽频带覆盖、高效率、地面独立、柔性设计、易于安装。
    - 应用广泛: 适用于各种无线通信设备。
    - 市场竞争力: 在同类产品中具备明显的优势,性价比高。
    推荐:
    - 强烈推荐用于需要宽频带通信的无线设备,特别是物联网、移动通信等领域。由于其出色的性能和高可靠性,可以有效降低整体系统成本并提高通信质量。

FXUB63.07.0150C参数

参数
支持协议 -
典型天线增益 5dB
最大电压驻波比 2,2,1.8,1.7,1.7,2.3
带宽 -
阻抗 50Ω
额定功率 5W
天线类型 -
中心频率 850MHz,1.575GHz,1.8GHz,2.1GHz,2.4GHz,2.6GHz
长*宽*高 96mm*21mm*200μm
安装方式 黏合安装
零件状态 在售
包装方式 散装,袋装

FXUB63.07.0150C厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

FXUB63.07.0150C数据手册

厂牌 PDF简要描述 下载
TAOGLAS 天线 TAOGLAS FXUB63.07.0150C FXUB63.07.0150C数据手册

FXUB63.07.0150C封装设计
