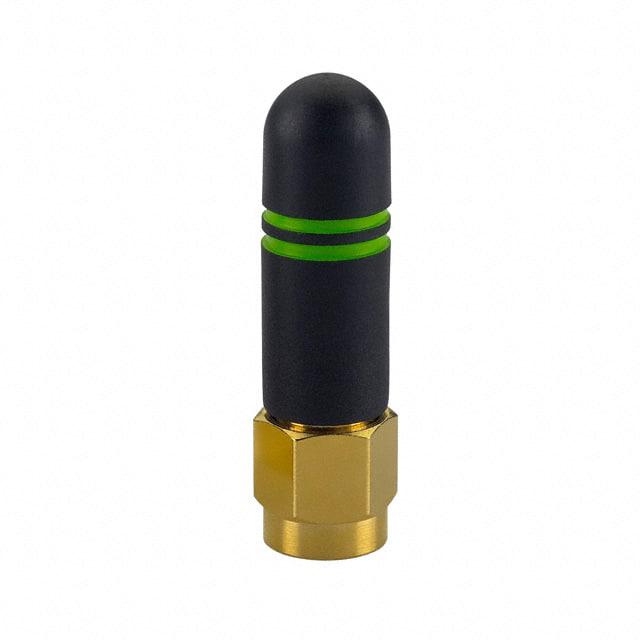

GW.26.0111

产品分类: 天线
厂牌: TAOGLAS
产品描述: 0dB 1W 50Ω 2.4GHz 1GHz 贴片安装 30mm(长度)*30mm(高度)
供应商型号: 3678677
供应商: 海外现货
标准整包数: 1

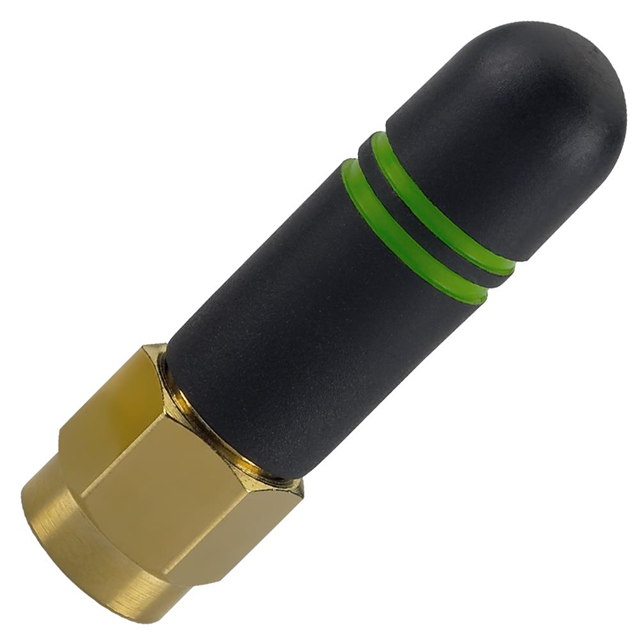

TAOGLAS 天线 GW.26.0111

GW.26.0111概述

    2.4GHz Miniature Screw Mount Monopole Antenna 技术手册

    1. 产品简介


    GW.26.0111 是一款专为2.4GHz无线应用设计的小型螺纹安装单极天线。该天线具有SMA(M)直式连接器,阻抗为50欧姆,并且全长仅为30毫米。该产品符合RoHS标准,适用于各种蓝牙和无线局域网(Wireless LAN)的应用场合。

    2. 技术参数


    - 频率范围:2400~2500MHz
    - 带宽:100MHz
    - 峰值增益:1.2dBi
    - 辐射效率:> 40%
    - 极化方式:垂直极化
    - 功率处理能力:最大1W
    - 工作温度范围:-40°C ~ +85°C
    - 存储温度范围:-40°C ~ +85°C
    - 颜色:黑色和绿色
    - 连接器类型:SMA(M)

    3. 产品特点和优势


    这款天线的独特之处在于它能提供更高的自由空间峰值增益,从而确保在集成到设备后仍然保持良好的性能。Taoglas可以协助客户测试和优化天线性能,以满足模块制造商对峰值增益的要求。此外,连接器可以完全定制,提供了极大的灵活性。

    4. 应用案例和使用建议


    这款天线适用于蓝牙和Wireless LAN设备。实际应用中,该天线的峰值增益在设备内可能比自由空间测试时低1-2dBi。因此,选择稍微高于模块制造商要求的自由空间峰值增益天线是更为优化的选择。具体使用时,可以考虑不同的布局、集成技术和电缆选项来优化天线性能。如果需要,可以联系Taoglas进行详细的测试和优化。

    5. 兼容性和支持


    该天线的SMA(M)连接器具有高度可定制性,能够轻松集成到大多数现有的无线模块中。Taoglas提供全面的技术支持,包括测试报告和规格确认,确保客户能够满足所有相关的法规要求。

    6. 常见问题与解决方案


    1. Q: 如何确保天线性能达到最佳?
    - A: 通过与Taoglas合作,进行详尽的测试和优化,以确保天线性能满足模块制造商的要求。

    2. Q: 在哪些应用环境中可以使用该天线?
    - A: 该天线适合于蓝牙和Wireless LAN设备,尤其是在需要高性能和紧凑尺寸的应用场景中。

    3. Q: 天线的工作温度范围是多少?
    - A: 该天线可以在-40°C到+85°C的范围内稳定工作。

    7. 总结和推荐


    总的来说,GW.26.0111是一款专为2.4GHz无线应用设计的高性能单极天线。它具备高精度的峰值增益、良好的辐射效率以及宽泛的工作温度范围。由于其出色的性能和高度的可定制性,强烈推荐用于需要可靠无线连接的各种设备中。无论是对于工程师还是最终用户,这都是一款值得信赖的产品。

GW.26.0111参数

参数
支持协议 -
典型天线增益 0dB
最大电压驻波比 -
带宽 1GHz
阻抗 50Ω
额定功率 1W
天线类型 -
中心频率 2.4GHz
长*宽*高 30mm(长度)*30mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

GW.26.0111厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

GW.26.0111数据手册

厂牌 PDF简要描述 下载
TAOGLAS 天线 TAOGLAS GW.26.0111 GW.26.0111数据手册

GW.26.0111封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 63.4368
5+ ¥ 63.4368
10+ ¥ 56.8394
50+ ¥ 55.8244
100+ ¥ 54.8094
250+ ¥ 54.8094
库存: 58
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 63.43
