LA.02

产品分类: 天线
厂牌: TAOGLAS
产品描述: 1dB 2 50Ω 2.4GHz 焊接安装,贴片安装 2mm(高度)
供应商型号: N-LA.02
供应商: 云汉优选
标准整包数: 2000
TAOGLAS 天线 LA.02

LA.02概述


    产品简介

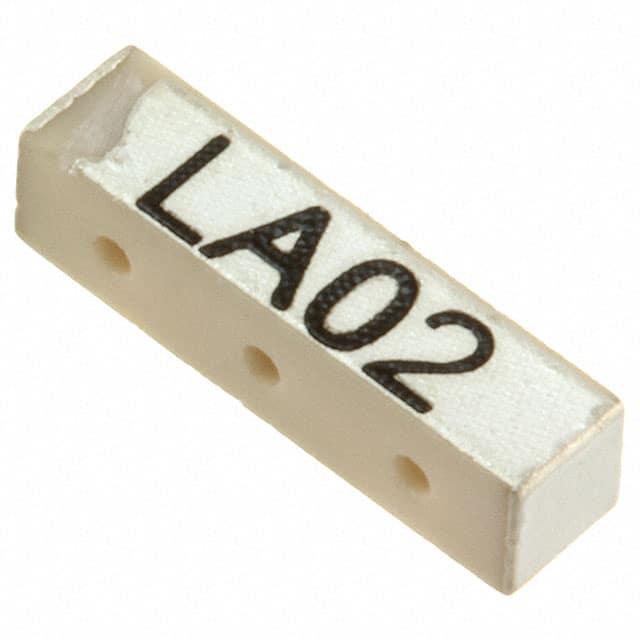

    LA.02是一款2.4GHz嵌入式环路芯片天线,专为小型空间要求下的蓝牙LE、Wi-Fi、802.11等应用设计。它具有8x2x2mm的小巧尺寸,采用陶瓷材质,安装方式为表面贴装(SMD),适用于主设备PCB边缘。此外,它支持Wi-Fi、蓝牙、蓝牙低功耗(Bluetooth LE)和ZigBee通信协议,能够在2400MHz至2500MHz频段内工作,具备1dBi的峰值增益和50欧姆的阻抗。

    技术参数


    - 频率范围:2400-2500 MHz
    - 尺寸:8 x 2 x 2 mm
    - 电压驻波比(VSWR):最大2 (中心频率)
    - 极化:线性
    - 带宽:最小100 MHz
    - 峰值增益:典型值1dBi
    - 效率:中心频率66%
    - 阻抗:50欧姆
    - 材料:陶瓷
    - 重量:0.11克
    - 工作温度范围:-40°C ~ +85°C
    - 存储温度范围:-40°C ~ +105°C
    - 温度系数(τf):±20 ppm (-20°C ~ +80°C)
    - 推荐储存条件:5°C ~ 40°C,相对湿度20% ~ 70%

    产品特点和优势


    LA.02具备以下几个独特功能和优势:
    - 微型SMD陶瓷组件:尺寸小巧,便于集成到各种小型设备中。
    - 峰值增益:1dBi,适合作为无线通讯设备的高效能天线。
    - 低剖面设计:占用空间少,适合紧凑型设计。
    - 支持多种通信协议:可广泛应用于蓝牙、Wi-Fi、ZigBee等领域。
    - 可调匹配网络:通过调整匹配电路可以适应不同PCB尺寸和外壳,确保最佳性能。

    应用案例和使用建议


    典型应用场景
    - 车载远程通信系统
    - 蓝牙低功耗智能穿戴设备
    - 蓝牙耳机
    - 智能手机等手持设备
    使用建议
    - 布局指导:建议在PCB上放置天线时,周围保持一定面积的接地平面以提高天线效率。同时,通过匹配电路的调整,可以实现更好的整体性能。
    - 测试和优化:对于不同的设备,建议先进行测试并根据测试结果进行调整,确保天线在实际应用中的表现达到最佳状态。

    兼容性和支持


    - 兼容性:适用于多种通信模块,如蓝牙、Wi-Fi等。可通过修改匹配电路来适应不同设备。
    - 支持服务:提供区域销售办公室的技术支持和咨询,帮助用户更好地利用该天线产品的各项功能。

    常见问题与解决方案


    1. 频率偏移:由于内置天线特性,实际使用时频率可能有轻微偏移,可以通过调整匹配电路解决。
    2. 天线性能下降:集成到设备内部后,天线性能可能有所下降。建议选择比模块规格略高的天线峰值增益,以补偿集成后的性能损失。
    3. 集成调试:如果需要进一步调试和优化,建议联系Taoglas的区域销售办公室寻求技术支持。

    总结和推荐


    总体来说,LA.02是一款高性能的2.4GHz嵌入式环路芯片天线,适合于多种无线通信设备的应用。它的独特优势在于其小型化设计、高效率和良好的兼容性。对于需要在紧凑空间内集成高性能无线通信功能的应用场合,LA.02是一个值得推荐的选择。此外,Taoglas提供的技术支持服务也能确保用户在使用过程中得到及时有效的帮助。

LA.02参数

参数
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 2.4GHz
支持协议 -
典型天线增益 1dB
最大电压驻波比 2
带宽 -
长*宽*高 2mm(高度)
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 卷带包装

LA.02厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

LA.02数据手册

厂牌 PDF简要描述 下载
TAOGLAS 天线 TAOGLAS LA.02 LA.02数据手册

LA.02封装设计

查看详情并下载
Symbol
Footprint
3D Model
