OA2ZHA34S

产品分类: 其他放大器
厂牌: STMICROELECTRONICS
产品描述: 31μA(x2 Channels) 5.5V Zero-Drift MSOP 贴片安装
供应商型号: J-STMI-0082269
供应商: Chip1stop
标准整包数: 1

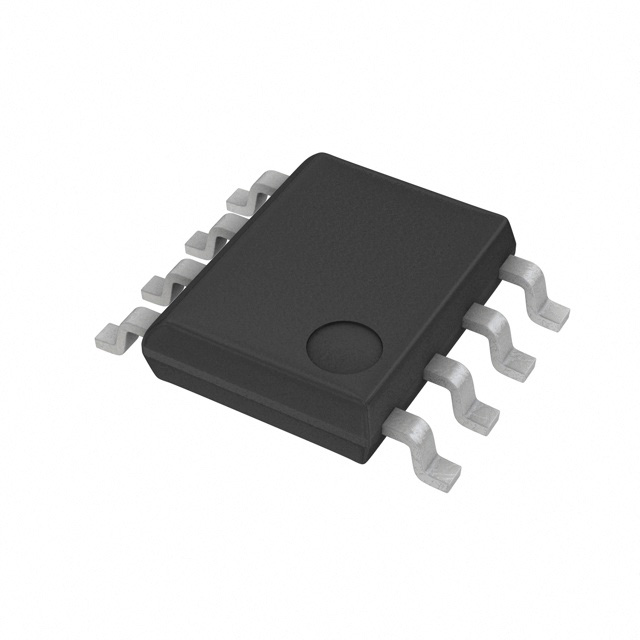

STMICROELECTRONICS 其他放大器 OA2ZHA34S

OA2ZHA34S概述

    高精度零漂移低功耗运算放大器——OA1ZHA, OA2ZHA, OA4ZHA

    产品简介


    本系列的运算放大器OA1ZHA、OA2ZHA和OA4ZHA是高精度且具有极低输入偏置电压的低功耗运放。产品涵盖单个、两个和四个通道版本,符合行业标准的引脚布局。该系列适用于可穿戴设备、健身及健康监测设备以及医疗仪器等领域。它们的主要特点是零温度漂移和卓越的电源抑制比(PSRR),可在广泛的温度范围内保持高稳定性。

    技术参数


    - 精度和稳定性:输入失调电压为5 μV(最大值)@ 25 °C,全温范围(-40 °C至125 °C)内漂移为8 μV。
    - 供电电压范围:1.8 V至5.5 V。
    - 功耗:最大供电电流40 μA(5 V时)。
    - 增益带宽积:400 kHz。
    - 静电防护能力:HBM模式下ESD耐受电压达4 kV。
    - 工作温度范围:-40 °C至125 °C。
    - 封装类型:SC70-5、DFN8 2x2和QFN16 3x3。

    产品特点和优势


    - 高精度:无需校准即可实现高精度测量。
    - 温度稳定性:输入失调电压几乎不受温度变化的影响。
    - 微功耗设计:适合便携式和电池供电设备。
    - 宽工作电压:适用于不同电压供电系统。

    应用案例和使用建议


    - 氧气传感器:在低功耗要求的环境中稳定工作,确保高精度输出。
    - 精密仪表放大器:适合需要严格信号处理的应用场合,如医疗检测设备。
    - 低侧电流检测:提供精确的电流读数,适用于电源管理电路。

    兼容性和支持


    该系列产品与其他主流电子元器件和开发板兼容,可广泛应用于各类电路设计中。厂家提供详尽的技术支持文档和售后服务,包括应用指南和技术咨询。

    常见问题与解决方案


    - 问题1:如何连接接地?
    - 解答:将引脚直接连接到电路的地平面,以保证正确的信号参考。

    - 问题2:输入偏置电流过大怎么办?
    - 解答:可以通过选择合适的反馈电阻来降低输入偏置电流的影响。

    总结和推荐


    OA1ZHA、OA2ZHA和OA4ZHA系列运算放大器以其高精度、低功耗和出色的温度稳定性脱颖而出,特别适合于可穿戴设备、医疗设备和工业控制等领域。其高性价比和多功能性使得这些产品在市场上具有很强的竞争力。强烈推荐在需要高性能、低功耗放大器的应用中选用该系列产品。

OA2ZHA34S参数

参数
放大器类型 Zero-Drift
典型供电电流 31μA(x2 Channels)
最大工作供电电压 5.5V
最小工作供电电压 -
通用封装 MSOP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

OA2ZHA34S厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

OA2ZHA34S数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他放大器 STMICROELECTRONICS OA2ZHA34S OA2ZHA34S数据手册

OA2ZHA34S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4045 ¥ 20.318
10+ $ 1.6485 ¥ 13.9298
50+ $ 1.44 ¥ 12.7764
100+ $ 1.41 ¥ 12.5102
500+ $ 1.37 ¥ 12.1553
1000+ $ 1.36 ¥ 12.0666
库存: 4000
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 20.31
