OA2ZHA22Q

产品分类: 其他放大器
厂牌: STMICROELECTRONICS
产品描述: 31μA(x2 Channels) 5.5V Zero-Drift DFN-8 贴片安装,黏合安装
供应商型号: 2462809
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 其他放大器 OA2ZHA22Q

OA2ZHA22Q概述

    高精度零漂移低功耗运算放大器 —— OA1ZHA, OA2ZHA, OA4ZHA

    1. 产品简介


    OA1ZHA, OA2ZHA, OA4ZHA 是一款高精度、零漂移的低功耗运算放大器(OP Amp),适用于多种应用场合。此系列包括单通道、双通道和四通道三种型号,分别适用于不同的设计需求。它们具有极低的输入失调电压和几乎为零的温度漂移,从而保证了高稳定性和准确性。这些特性使其成为可穿戴设备、健身器材和医疗仪器等领域的理想选择。

    2. 技术参数


    - 基本规格:
    - 偏置电压:最大5 μV(25°C)
    - 输入偏置电流:最大200 pA(Vout = VCC/2, T = 25°C)
    - 输入失调电流:最大400 pA(Vout = VCC/2, T = 25°C)
    - 工作电源电压范围:1.8 V至5.5 V
    - 低功耗:最大40 μA(VCC = 5 V)
    - 增益带宽积:400 kHz
    - 共模抑制比(CMRR):最高可达136 dB
    - 增益误差:±1%
    - 输出电压摆幅:轨到轨输入和输出
    - 热阻:根据不同封装类型变化
    - 存储温度范围:-65°C 至 150°C
    - 工作温度范围:-40°C 至 125°C
    - ESD防护:4 kV HBM
    - 性能参数:
    - 温度系数:10 nV/°C
    - 电磁干扰抑制比(EMIRR):84 dB至91 dB
    - 压摆率:0.17 V/μs
    - 噪声电压:37 nV/√Hz(1 kHz时)

    3. 产品特点和优势


    - 高精度与稳定性:偏置电压最大仅为5 μV,最大温度漂移为8 μV,即使在-40°C至125°C的宽温范围内仍能保持高精度。
    - 超低功耗:低功耗性能优异,最大功耗仅40 μA(VCC = 5 V)。
    - 高增益带宽积:400 kHz的增益带宽积,在多个应用中表现出色。
    - 轨到轨输入输出:允许输入信号接近电源电压的上限和下限,极大提高了动态范围。
    - 抗噪声能力强:采用斩波调制技术,有效消除低频噪声。
    - 温度稳定性:温度系数小,对温度变化几乎无影响。

    4. 应用案例和使用建议


    - 可穿戴设备:用于监测心率、体温等生理指标,需要精确的生物信号处理能力。
    - 健身器械:在运动传感器如加速度计和陀螺仪的应用中提供精确的信号调理。
    - 医疗仪器:用于精密医疗器械,如医用监测仪和成像系统,要求极高的精度和稳定性。
    使用建议:
    - 在设计电路时,注意保证足够的电源去耦合,以减少外部噪声对信号的影响。
    - 为了优化电路性能,可以考虑添加额外的低通滤波器来进一步降低高频噪声。

    5. 兼容性和支持


    - 兼容性:该系列产品符合行业标准,针脚布局与常见工业标准兼容。
    - 支持和服务:制造商提供了详细的技术文档和丰富的应用案例,帮助用户快速上手和调试。

    6. 常见问题与解决方案


    - Q:如何处理高频率噪声?
    - A: 可通过增加低通滤波器来过滤掉不必要的高频成分。
    - Q:如何防止过热损坏?
    - A: 使用散热片或PCB散热孔,并遵循推荐的电路布局规范以提高散热效果。
    - Q:如何实现最佳的偏置电压校准?
    - A: 通过调整外部电阻网络来精细调节输入偏置电压,确保达到最佳工作状态。

    7. 总结和推荐


    综上所述,OA1ZHA, OA2ZHA, OA4ZHA 是一款非常出色的产品,其高精度、低功耗和温度稳定性的特性使其在多种应用中表现卓越。无论是在可穿戴设备、健康监测还是医疗仪器中,该系列产品都提供了可靠的信号处理解决方案。因此,强烈推荐在相关项目中采用这款产品。

OA2ZHA22Q参数

参数
最小工作供电电压 -
放大器类型 Zero-Drift
典型供电电流 31μA(x2 Channels)
最大工作供电电压 5.5V

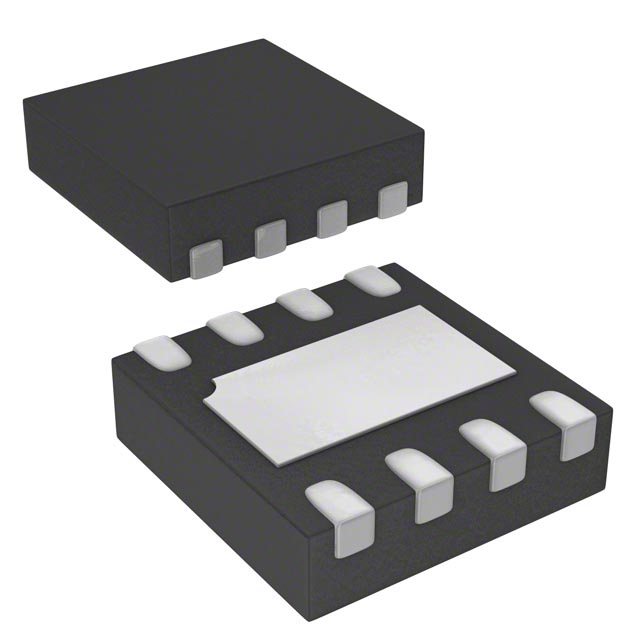

通用封装 DFN-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OA2ZHA22Q厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

OA2ZHA22Q数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他放大器 STMICROELECTRONICS OA2ZHA22Q OA2ZHA22Q数据手册

OA2ZHA22Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
