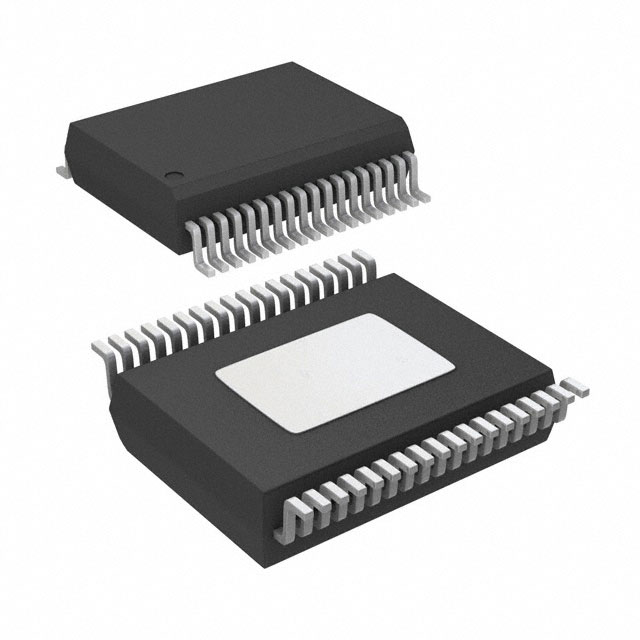

L99MM70XPTR

产品分类: 其他稳压器
厂牌: STMICROELECTRONICS
产品描述: 半桥(5) 贴片安装,黏合安装
供应商型号: D-L99MM70XPTR
供应商: Future
标准整包数: 1000
STMICROELECTRONICS 其他稳压器 L99MM70XPTR

L99MM70XPTR概述


    产品简介


    L99MM70XP 电子元器件
    L99MM70XP 是一种由微控制器驱动的多功能系统ASSP(Application Specific Standard Product),专为LIN(Local Interconnect Network)控制的车外后视镜应用设计。此设备包含一个电压调节器以供电给微控制器及LIN2.1物理层。最多可以独立驱动三个直流电机和五个接地电阻负载,利用四个半桥和五个高侧驱动器来实现这一功能。此外,EC玻璃控制模块提供了过压保护,并具有快速放电路径至地或负放电路径,适用于未来的EC玻璃特性。

    技术参数


    - 电压调节器:
    - 输入电压范围:5 V低降压电压调节器(最大150 mA)

    - 输出驱动能力:
    - 一个全桥(可承载3A负载,导通电阻Ron=300 mΩ)
    - 两个(或三个)半桥(可承载0.5A负载,导通电阻Ron=1.6 Ω)
    - 一个可配置的高侧驱动器(最高承载1.5A负载,导通电阻Ron=500 mΩ 或1600 mΩ用于LED控制)
    - 两个高侧驱动器(可承载0.5A负载,导通电阻Ron=1600 mΩ)
    - 一个低侧驱动器(可承载0.5A负载,导通电阻Ron=1600 mΩ)
    - 一个可承载6A负载的高侧驱动器(导通电阻Ron=90 mΩ)
    - 其他电气特性:
    - STM标准串行外设接口用于控制和诊断
    - 集成电荷泵输出用于主动反向极性保护
    - 多种电流监测输出、短路和过温保护功能
    - 支持编程软启动功能以应对大电流冲击
    - 环境适应性:宽工作温度范围(-40°C至+150°C)

    产品特点和优势


    L99MM70XP 以其多功能性、高集成度和强大的保护机制而著称。它不仅能够精确控制车外后视镜的各种操作,还具备优良的环境适应性和低功耗模式。这使其在恶劣的工作环境中表现优异,且能够延长系统的整体使用寿命。相比同类产品,L99MM70XP 提供了更广泛的驱动能力和更高的可靠性,使其在市场上具备明显的竞争优势。

    应用案例和使用建议


    实际应用场景
    L99MM70XP 主要应用于LIN控制的车外后视镜系统,可以独立驱动多个直流电机和其他电阻负载。例如,在汽车外部后视镜的调整过程中,可以通过该器件实现对各个轴方向上的精准控制,确保后视镜能够根据驾驶员的需求自动调整位置。
    使用建议
    1. 正确选择电源: 由于该器件内部集成有电压调节器,外部电源需要确保其稳定性和符合器件要求的输入电压范围。
    2. 合理布局电路: 在进行电路设计时,要充分考虑器件的散热需求,特别是在高负载条件下,良好的散热设计可以避免过热现象的发生。
    3. 注意保护措施: 对于每个输出通道,建议在外部连接保护二极管,以防止瞬态电压对器件造成损害。

    兼容性和支持


    - 兼容性: L99MM70XP 具备良好的兼容性,能够与多种外部组件(如CAN总线收发器)协同工作,同时通过LIN接口与其他车载设备进行通信。
    - 支持: 厂商提供详尽的技术文档和支持服务,包括详细的开发指南和示例代码,帮助用户高效部署并充分发挥器件的性能潜力。

    常见问题与解决方案


    - Q: 设备过热怎么办?
    - A: 确保电路板良好散热,必要时添加外部散热装置。同时检查是否有短路或超负荷情况存在。
    - Q: 无法正常工作怎么办?
    - A: 检查电源电压是否符合要求,确认接线无误。如仍存在问题,联系技术支持获取帮助。
    - Q: 如何进行诊断?
    - A: 利用STM标准串行外设接口进行状态读取和错误检测。具体操作可参考官方文档。

    总结和推荐


    总结: L99MM70XP 是一款高性能、多功能的电子元器件,专为车外后视镜应用设计。其强大功能和可靠性能使它成为此类应用的理想选择。同时,广泛的应用场景和优秀的兼容性使其具备很高的灵活性。
    推荐: 对于需要在复杂环境中部署后视镜控制系统的企业和个人来说,L99MM70XP 不仅提供了卓越的性能,而且具有良好的用户体验。因此,强烈推荐在类似的项目中采用此器件。

L99MM70XPTR参数

参数
拓扑 半桥(5)
10.5mm(Max)
7.6mm(Max)
2.35mm(Max)
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

L99MM70XPTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

L99MM70XPTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他稳压器 STMICROELECTRONICS L99MM70XPTR L99MM70XPTR数据手册
