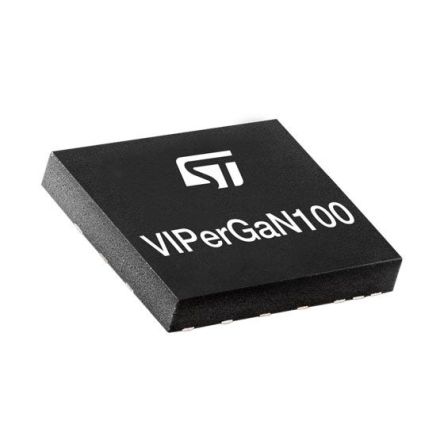

VIPERGAN100TR

产品分类: 其他稳压器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 转换器, 电压控制器, 16引脚
供应商型号: 4142497
供应商: 海外现货
标准整包数: 1

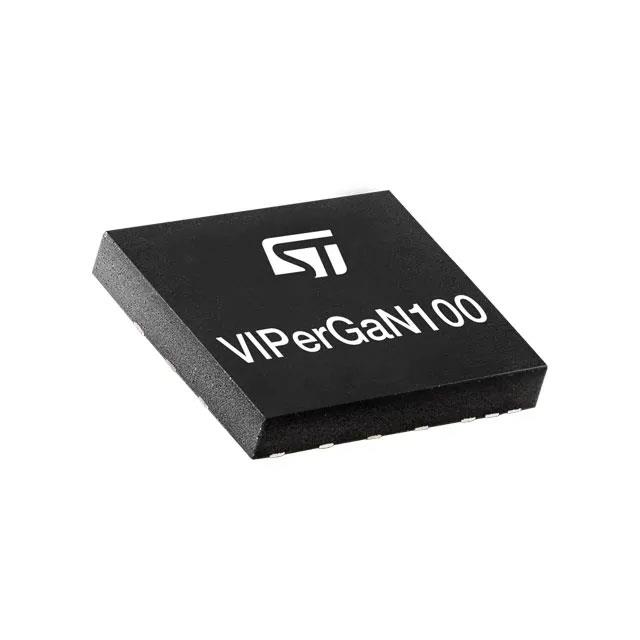

STMICROELECTRONICS 其他稳压器 VIPERGAN100TR

VIPERGAN100TR概述

    VIPERGAN100 高压转换器技术手册解析

    1. 产品简介


    VIPERGAN100 是一款由意法半导体(STMicroelectronics)设计的高电压转换器,特别适用于中功率准谐振零电压开关(ZVS)反激式转换器。它能够提供高达75W的输出功率,在欧洲范围内或配备前端功率因数校正(PFC)的情况下可达到100W。这款转换器集成了一个完整的功能集,使得它既灵活又易于使用,从而帮助设计人员构建高效离线电源供应。

    2. 技术参数


    VIPERGAN100 的主要技术规格如下:
    - 启动引脚 (HV):启动时通过电阻连接到主输入以提供启动偏置。
    - 反馈引脚 (FB):用于设定峰值电流值,以满足特定负载条件下的控制环路需求。
    - 过压保护 (OVP):确保输出过电压时能可靠地关闭电源。
    - 过温保护 (OTP):集成热关断功能,避免器件过热损坏。
    - 频率抖动 (Frequency Jitter):用于降低电磁干扰(EMI)。
    - 绝对最大额定值:最高耐受电压为650V,最高工作温度为150℃。
    - 典型功率能力:在85-265VAC范围内可提供75W输出,在185-265VAC范围内可提供100W输出。
    - 电源电流:静态电流低至900µA,这有助于实现低于30mW的待机功耗。

    3. 产品特点和优势


    - Quasi-resonant (QR) 飞背控制:能够以最佳效率运行,无论是在不同的输入线和负载条件下。
    - 集成 E-mode GaN 晶体管:提供更高的开关频率和更低的开关损耗。
    - 动态空白时间与可调谷底同步延迟功能:能够最大化任何输入线和负载条件下的效率。
    - 频率抖动:有助于抑制电磁干扰。
    - 先进的电源管理:具有自适应突发模式,可以实现低于30mW的待机功耗。

    4. 应用案例和使用建议


    VIPERGAN100 主要应用于以下领域:
    - 高效率电源适配器:适合需要高效能且低功耗的电源适配器设计。
    - 快速电池充电器:提供高效的充电方案,适用于各类便携设备。
    - 家用电器、工业及消费类电子产品的辅助电源供应:确保这些设备的稳定供电。
    使用建议:
    - 在设计电源电路时,需特别注意高压启动发电机和供应结构的配置,确保器件正常启动并减少功耗。
    - 使用适当的滤波电容来提升电源的抗干扰性能。
    - 针对不同应用场景,合理设置频率折叠和突发模式的工作点,以实现最佳的效率和噪音控制。

    5. 兼容性和支持


    - 兼容性:该产品与其他电子元件的兼容性良好,可以在多种不同类型的系统中进行使用。
    - 支持和服务:意法半导体提供了详细的技术文档和支持服务,包括在线资源和技术咨询,帮助用户解决使用过程中的问题。

    6. 常见问题与解决方案


    - Q: 如何避免VIPERGAN100 过载?
    - A: 设置适当的负载限制和故障电流阈值,可以通过软件或硬件方式实现。
    - Q: 如何处理 VIPERGAN100 的过温问题?
    - A: 采用适当的散热设计和监测温度传感器,必要时触发内置热关断功能。

    7. 总结和推荐


    VIPERGAN100 是一款非常出色的产品,其高效的转换能力和广泛的适用范围使其成为设计高性能电源系统的理想选择。其紧凑的设计、出色的可靠性以及优秀的保护机制使其在市场上具有强大的竞争力。因此,我们强烈推荐使用这款产品。

VIPERGAN100TR参数

参数
拓扑 -
通用封装 QFN
安装方式 贴片安装
包装方式 卷带包装

VIPERGAN100TR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VIPERGAN100TR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他稳压器 STMICROELECTRONICS VIPERGAN100TR VIPERGAN100TR数据手册

VIPERGAN100TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 26.7174
10+ ¥ 25.6487
25+ ¥ 23.9388
50+ ¥ 23.9388
100+ ¥ 23.5113
250+ ¥ 23.0839
500+ ¥ 23.0839
库存: 4066
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 26.71
