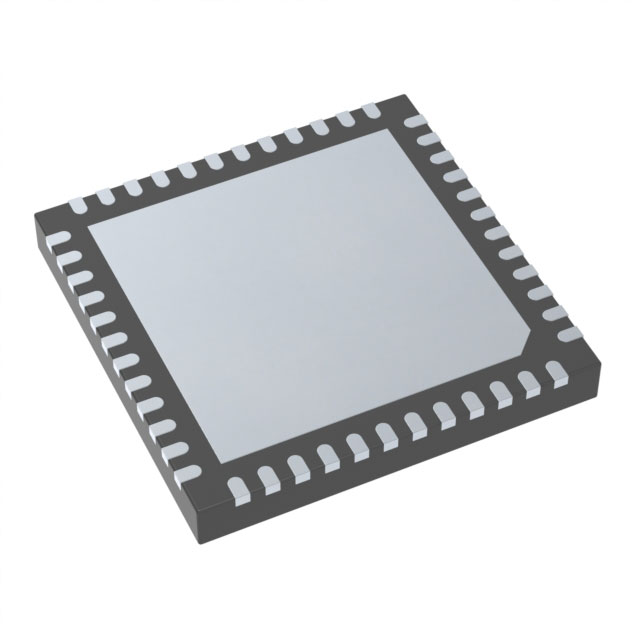

SI2182-B60-GM

产品分类: RF调制器和解调器
厂牌: SKYWORKS SOLUTIONS
产品描述: 16MHz~30MHz 贴片安装
供应商型号: UA-SI2182-B60-GM
供应商: 海外现货
标准整包数: 1
SKYWORKS SOLUTIONS RF调制器和解调器 SI2182-B60-GM

SI2182-B60-GM概述

    # Silicon Laboratories Si2182 数字解调器产品概述

    产品简介


    Si2182 是一款由 Silicon Laboratories 开发的多标准数字解调器,专为 ISDB-T(巴西、南美)和 DVB(包括 DVB-T2/T/C/S/S2/S2X 和 ISDB-T)标准设计。它集成了高性能的数字解调功能,适用于电视机顶盒(STB)、高级多媒体机顶盒、个人视频记录器(PVR)、蓝光播放器等多种应用。Si2182 的独特之处在于其能够支持多种传输标准,并且具有高集成度,从而简化前端设计,降低成本并减少功耗。

    技术参数


    电气特性
    - 输入时钟参考:4 至 30 MHz
    - 支持的晶体频率:16 至 30 MHz
    - 总功耗:
    - ISDB-T1:168 mW
    - DVB-T2:256 mW
    - DVB-T3:182 mW
    - DVB-C:142 mW
    - DVB-S2:421 mW
    - DVB-S6:230 mW
    - 热阻:
    - 双层 PCB:35 °C/W
    - 四层 PCB:23 °C/W
    - 电源:
    - VDDVCORE:1.14 至 1.30 V
    - VDDVANA:3.00 至 3.60 V
    - VDDVIO:3.00 至 3.60 V
    工作条件
    - 工作温度范围:-10°C 至 75°C

    产品特点和优势


    Si2182 具备以下显著特点和优势:
    - 高集成度:单个芯片集成了多种标准的解调功能,简化设计复杂度。
    - 出色的接收性能:支持快速通道扫描,短锁定时间,高性能 CCI(邻道干扰抑制)性能,部分接收和辅助信道解码等功能。
    - 灵活性:提供多种输出模式,完全兼容所有 MPEG 解码器或条件访问模块。
    - 低功耗:采用两个电源供应,1.2V 和 3.3V,功耗低,有利于电池供电设备。
    - 多功能接口:内置 I2C 接口、DiSEqC 2.0 控制接口和均衡器功能,便于系统集成。

    应用案例和使用建议


    Si2182 主要应用于以下场景:
    - 数字电视(iDTV):可用于板载设计或 NIM 模块。
    - 高级多媒体机顶盒:支持高清电视录制和其他多媒体功能。
    - 个人视频记录器(PVR)和蓝光播放器:可实现高质量的视频流处理。
    使用建议:
    - 在设计系统时,考虑系统的总功耗和热管理,确保 PCB 设计足够高效。
    - 为了达到最佳性能,使用符合标准的时钟参考源。
    - 使用高质量的 I2C 通信线路以确保可靠的数据传输。

    兼容性和支持


    Si2182 支持与混合 TV 调谐器或数字只调谐器连接,例如 Silicon Labs 的 Si217x/5x/4x 系列设备。厂商提供技术支持和升级服务,可通过 I2C 或快速 SPI 进行固件更新,保持产品性能的长期稳定性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 确认电源电压和复位信号正常 |
    | 通道锁定失败 | 检查输入时钟和调谐设置 |
    | 输出信号质量差 | 检查外部天线或电缆连接 |

    总结和推荐


    Si2182 数字解调器凭借其高度集成、出色的接收性能、灵活的接口选项以及低功耗特性,在各种多媒体应用中表现卓越。它不仅简化了系统设计,还提升了整体性能和可靠性。因此,强烈推荐使用 Si2182 作为高性能的数字解调解决方案。

SI2182-B60-GM参数

参数
典型输出功率 -
典型输出1dB压缩功率 -
最小工作供电电压 -
LO频率 16MHz~30MHz
测试频率 -
典型工作供电电压 -
最小工作频率 -
最大工作供电电压 -
最大工作频率 -
本底噪声 -
调制方式 -
最大供电电流 -
安装方式 贴片安装
零件状态 在售
包装方式 托盘

SI2182-B60-GM厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

SI2182-B60-GM数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS RF调制器和解调器 SKYWORKS SOLUTIONS SI2182-B60-GM SI2182-B60-GM数据手册

SI2182-B60-GM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.2375 ¥ 85.7903
61+ $ 10.1375 ¥ 84.9523
145+ $ 9.8875 ¥ 82.8572
464+ $ 9.1125 ¥ 76.3628
库存: 53
起订量: 13 增量: 260
交货地:
最小起订量为:1
合计: ¥ 85.79
