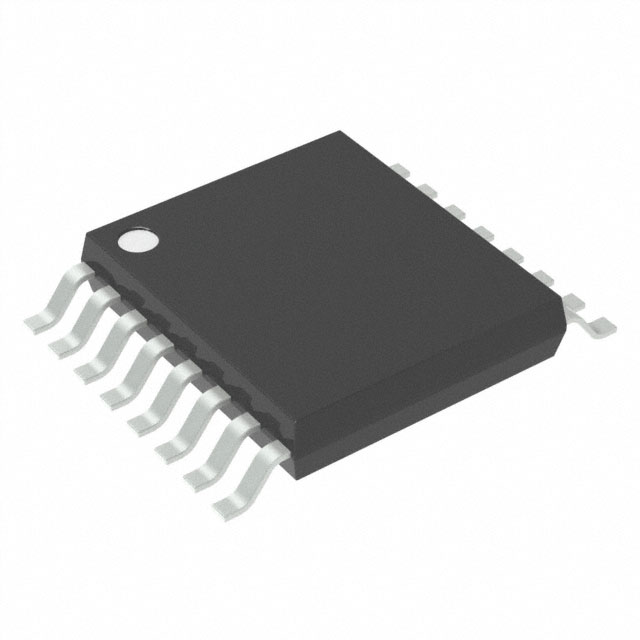

AD8349AREZ

产品分类: RF调制器和解调器
厂牌: ANALOG DEVICES
产品描述: 5.1dBm 4.75V~5.5V 2.14GHz -156dBm/Hz Quadrature 4.75V 700MHz 150mA 5.5V 2.7GHz 700MHz~2.7GHz TSSOP-16 贴片安装 5mm*4.4mm*1mm
供应商型号: AD8349AREZ
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES RF调制器和解调器 AD8349AREZ

AD8349AREZ概述

    AD8349 Quadrature Modulator 技术手册解析

    1. 产品简介


    产品类型:AD8349 是一款由 Analog Devices 生产的硅基单片射频正交调制器。
    主要功能:它设计用于频率范围为 700 MHz 至 2700 MHz 的应用,支持从直流到 160 MHz 的宽带调制,具备优秀的相位精度和幅度平衡。
    应用领域:适用于蜂窝/个人通信系统基础设施,如 WCDMA/CDMA2000/PCS/GSM/EDGE 系统,无线局域网(WLAN)/无线本地环路(WLL),本地多点分配系统(LMDS)/宽带无线接入系统。

    2. 技术参数


    - 输出频率范围:700 MHz 到 2700 MHz
    - 调制带宽:直流至 160 MHz
    - 1 dB 输出压缩点:5.6 dBm @ 2140 MHz
    - 输出禁用功能:输出低于 -50 dBm 时间小于 50 ns
    - 噪声底限:-156 dBm/Hz
    - 相位正交误差:0.3 度 @ 2140 MHz
    - 幅度平衡:0.1 dB
    - 供电电压:4.75 V 至 5.5 V 单电源
    - 封装:16 引脚,露铜焊盘 TSSOP 封装

    3. 产品特点和优势


    - 高动态范围:可支持从直流到 160 MHz 的宽带调制。
    - 高性能:优秀的相位精度和幅度平衡使其适用于多种通信系统。
    - 输出能力:可以在 50ns 内切换输出状态。
    - 可靠性:在 -40°C 到 +85°C 温度范围内,性能保持稳定。
    - 兼容性:与 AD8345 和 AD8346 管脚兼容。

    4. 应用案例和使用建议


    应用案例:AD8349 在蜂窝通信系统中的应用非常广泛,尤其是在基站和无线接入系统的调制过程中。
    使用建议:
    - 确保输入信号的正确偏置,以获得最佳的相位精度和幅度平衡。
    - 在高频段应用时,注意确保负载匹配,以减少不必要的侧边带泄漏。
    - 对于低功耗应用,可以利用输出禁用功能快速关闭输出。

    5. 兼容性和支持


    - 兼容性:与 AD8345 和 AD8346 管脚兼容。
    - 支持:Analog Devices 提供全面的技术文档和支持,包括详尽的电路图和应用实例。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出功率不稳定 | 检查输入信号的偏置电压是否符合要求。 |
    | 输出禁用功能不正常 | 确认 ENOP 引脚的逻辑电平是否正确。 |
    | 侧边带抑制不足 | 调整 LO 输入的驱动电平或检查滤波网络是否有效。 |

    7. 总结和推荐


    综合评估:AD8349 是一款高性能、高集成度的射频正交调制器,适用于各种通信系统。它的高动态范围和高精度使其成为复杂调制格式下的理想选择。产品在不同温度范围内的稳定表现和兼容性也是其优势之一。
    推荐:鉴于其出色的表现和广泛的应用场景,强烈推荐在需要高性能射频调制的通信系统中使用 AD8349。

AD8349AREZ参数

参数
最大工作供电电压 5.5V
最大工作频率 2.7GHz
典型输出功率 5.1dBm
最小工作供电电压 4.75V
本底噪声 -156dBm/Hz
LO频率 700MHz~2.7GHz
最小工作频率 700MHz
调制方式 Quadrature
典型工作供电电压 4.75V~5.5V
测试频率 2.14GHz
典型输出1dB压缩功率 -
最大供电电流 150mA
长*宽*高 5mm*4.4mm*1mm
通用封装 TSSOP-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
