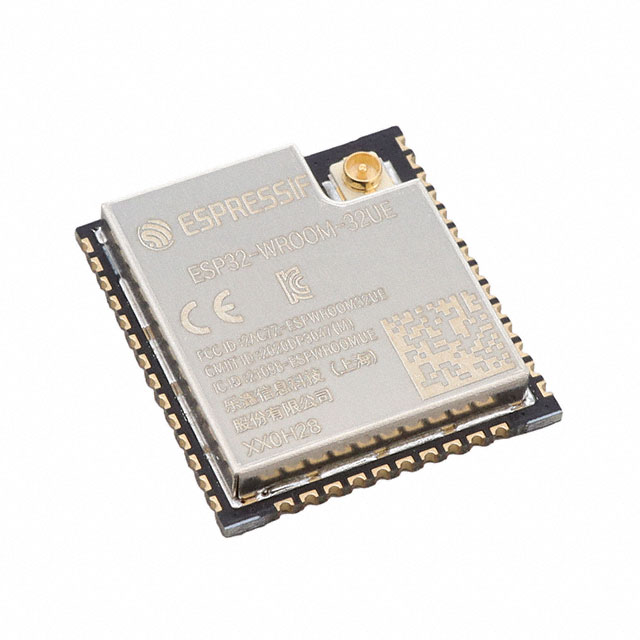

ESP32-WROOM-32UE-N16

产品分类: RF调制器和解调器
产品描述: 20dBm CCK,DSSS,OFDM 贴片安装 19.2mm*18mm*3.2mm
供应商型号: 14M-ESP32-WROOM-32UE-N16
供应商: 云汉优选
标准整包数: 1
ESPRESSIF/上海乐鑫科技 RF调制器和解调器 ESP32-WROOM-32UE-N16

ESP32-WROOM-32UE-N16概述

    ESP32-WROOM-32E & ESP32-WROOM-32UE 技术手册

    产品简介


    ESP32-WROOM-32E 和 ESP32-WROOM-32UE 是由乐鑫信息科技推出的通用型 Wi-Fi + BT + BLE MCU 模组。这些模组集成了强大的功能,支持 Wi-Fi 802.11b/g/n、蓝牙 V4.2 BR/EDR 和蓝牙低功耗(BLE),适用于低功耗传感器网络、物联网数据记录、摄像头视频流传输等多种应用。它们广泛应用于智能家居、工业自动化、健康医疗等领域,特别适合对无线通信能力和功耗有较高要求的应用场景。

    技术参数


    - MCU: 内置 ESP32-D0WD-V3 芯片,双核 Xtensa® LX6 微处理器,支持最高 240 MHz 时钟频率。448 KB ROM,520 KB SRAM,16 KB RTC SRAM。
    - Wi-Fi: 支持 802.11b/g/n,数据速率高达 150 Mbps。支持 A-MPDU 和 A-MSDU 聚合,工作信道中心频率范围:2412 ~ 2484 MHz。
    - 蓝牙: 支持蓝牙 V4.2 BR/EDR 和蓝牙低功耗标准。支持 Class-1、Class-2 和 Class-3 发射器。
    - 硬件: 集成了 SD 卡、UART、SPI、SDIO、I2C、LED PWM、电机 PWM、I2S、IR、脉冲计数器、GPIO、电容式触摸传感器、ADC、DAC 等多种接口。
    - 工作电压/供电电压: 3.0 ~ 3.6 V。
    - 建议工作温度范围: –40 ~ 85 °C。
    - 模组尺寸: ESP32-WROOM-32E 为 (18.00±0.15)×(25.50±0.15)×(3.10±0.15) mm;ESP32-WROOM-32UE 为 (18.00±0.15)×(19.20±0.15)×(3.20±0.15) mm。
    - 认证: 蓝牙认证 BQB,RF 认证 FCC/CE-RED/SRRC,环保认证 REACH/RoHS。

    产品特点和优势


    1. 高性能处理器: 配备双核 32 位 LX6 微处理器,时钟频率高达 240 MHz,提供卓越的计算能力。
    2. 广泛的通信接口: 集成了多种接口,如 SPI、I2C、SDIO、UART 等,便于与各类传感器和外围设备进行高效通信。
    3. 低功耗: 睡眠电流小于 5 µA,适用于电池供电的可穿戴电子设备和其他低功耗应用。
    4. Wi-Fi 和蓝牙功能: 支持 Wi-Fi 802.11b/g/n 和蓝牙 V4.2 BR/EDR 以及低功耗蓝牙,可实现广泛的数据传输和远程控制。
    5. 环保认证: 通过 REACH/RoHS 认证,符合环保标准,适合在各种环境条件下使用。

    应用案例和使用建议


    1. 智能家居: ESP32-WROOM-32E/32UE 可以用于智能家居控制板,实现灯光、温控器、安防系统的互联互通。
    2. 健康医疗: 通过蓝牙低功耗功能,可以用于可穿戴医疗设备的数据采集和传输。
    3. 零售 & 餐饮: 在智能 POS 设备中使用,提升交易效率和客户体验。
    4. 工业自动化: 用于工业自动化设备的数据采集和控制,提高生产效率和可靠性。
    使用建议:
    - 在使用时,确保天线安装正确,避免信号干扰。
    - 考虑到功耗,可以在非活动期间进入深度睡眠模式,以节省能源。
    - 使用软件库和开发工具进行调试和开发,以便快速部署应用。

    兼容性和支持


    ESP32-WROOM-32E 和 ESP32-WROOM-32UE 兼容大多数常见的开发平台和编程语言。官方提供了详细的文档和支持,用户可以通过乐鑫官网获取最新的文档和帮助。此外,还可以获得技术支持和软件更新服务,确保产品的稳定运行和持续升级。

    常见问题与解决方案


    1. 问题: 连接不上 Wi-Fi。
    - 解决方案: 检查 Wi-Fi 密码是否正确,确认设备工作电压和供电是否正常。
    2. 问题: 无法与蓝牙设备配对。
    - 解决方案: 确认蓝牙模块是否开启,检查蓝牙设备是否在有效范围内。
    3. 问题: 无线信号不稳定。
    - 解决方案: 重新定位天线,确保周围没有明显的干扰源。

    总结和推荐


    ESP32-WROOM-32E 和 ESP32-WROOM-32UE 在低功耗、高性能和多接口支持方面表现出色,适合多种应用领域。无论是智能家居、工业自动化还是健康医疗,都可以发挥其强大的功能和优势。强烈推荐使用这些模组来开发高效的物联网解决方案。
    此手册详细介绍了 ESP32-WROOM-32E 和 ESP32-WROOM-32UE 的技术规格和应用指南,希望能为您的项目提供有益的帮助。如有进一步的需求或疑问,请联系乐鑫信息科技获取更多支持。

ESP32-WROOM-32UE-N16参数

参数
最大工作频率 -
典型输出1dB压缩功率 -
典型工作供电电压 -
最大供电电流 -
LO频率 -
最小工作频率 -
调制方式 CCK,DSSS,OFDM
最大工作供电电压 -
本底噪声 -
最小工作供电电压 -
典型输出功率 20dBm
测试频率 -
长*宽*高 19.2mm*18mm*3.2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ESP32-WROOM-32UE-N16厂商介绍

ESPRESSIF SYSTEMS(乐鑫科技)是一家成立于2008年的无晶圆厂半导体公司,总部位于中国上海。公司专注于研发高性能、低功耗的无线通信和计算类微控制器,主要产品包括Wi-Fi和蓝牙低功耗(BLE)芯片。

ESPRESSIF的主营产品分类主要包括:
1. ESP32系列:集成Wi-Fi和BLE的系统级芯片(SoC),广泛应用于物联网(IoT)设备、智能家居、可穿戴设备等领域。
2. ESP8266系列:集成Wi-Fi功能的SoC,适用于智能家电、智能照明等低成本物联网应用。
3. ESP-C系列:针对特定应用场景的Wi-Fi SoC,如ESP-C3针对成本敏感型应用。

ESPRESSIF的优势在于:
1. 高性能:提供高性能的无线通信解决方案,满足高速数据传输需求。
2. 低功耗:优化的功耗管理技术,延长设备的电池寿命。
3. 易开发:提供丰富的开发工具和库,降低开发难度,加速产品上市。
4. 灵活性:支持多种无线通信协议,适应不同的应用场景。
5. 成本效益:提供具有竞争力的价格,满足不同市场的需求。

ESP32-WROOM-32UE-N16数据手册

厂牌 PDF简要描述 下载
ESPRESSIF/上海乐鑫科技 RF调制器和解调器 ESPRESSIF/上海乐鑫科技 ESP32-WROOM-32UE-N16 ESP32-WROOM-32UE-N16数据手册

ESP32-WROOM-32UE-N16封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25.41
10+ ¥ 22.771
30+ ¥ 19.994
100+ ¥ 19.4387
300+ ¥ 18.6945
1000+ ¥ 18.15
库存: 837
起订量: 1 增量: 650
交货地:
最小起订量为:1
合计: ¥ 25.41
