首页  >  产品百科  >  F1300NBGI8

F1300NBGI8

产品分类: RF调制器和解调器
产品描述: 5V 4.75V 550MHz 5.25V 1.15GHz 500MHz~1.3GHz QFN 贴片安装
供应商型号: F1300NBGI8
供应商: 国内现货
标准整包数: 2500

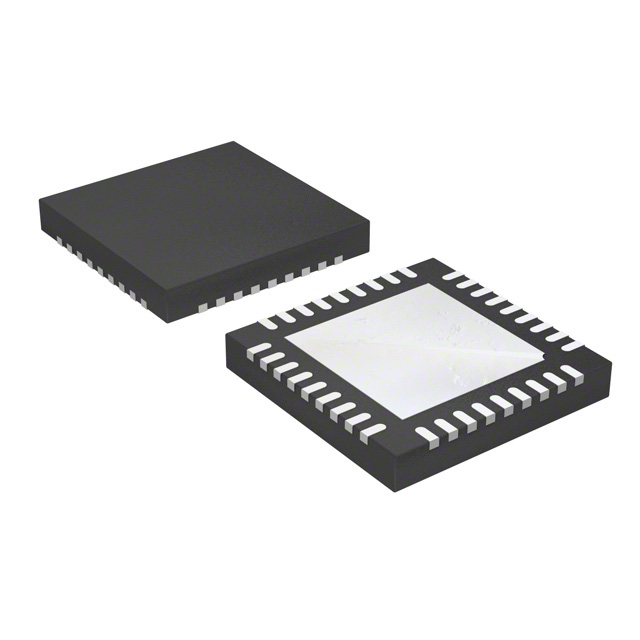

RENESAS ELECTRONICS RF调制器和解调器 F1300NBGI8

F1300NBGI8概述

    F1300 DPD Demodulator for PA Linearization 550MHz to 1150MHz 技术手册概述

    产品简介


    F1300是一款用于功率放大器(PA)线性化的数字预失真(DPD)解调器。它主要用于改进射频发射机的性能,通过采样从PA输出的信号并对其进行预失真处理,以抵消下游PA引入的失真。F1300可以应用于多种射频范围(550MHz至1150MHz),适合多种UTRA频段,如5, 6, 8, 12, 13, 14, 和17。

    技术参数


    - 射频频率范围: 550MHz 至 1150MHz
    - 中间频率范围: 20MHz 至 350MHz
    - 输入信号频率范围: 550MHz 至 1150MHz
    - 输出端口阻抗: 200Ω(差分)
    - 功耗: 262mA
    - 电源电压范围: 4.75V 至 5.25V
    - 温度范围: -40°C 至 +105°C
    - IP3O(三阶交调截点): 高达+43dBm
    - 噪声系数: 18.3dB
    - 增益最大值: 12.5dB
    - 增益最小值: -13.5dB

    产品特点和优势


    - 零失真技术(Zero-DistortionTM): 消除了两个中频放大器,提高了系统的线性度。
    - 无突发技术(Glitch-FreeTM): 在增益控制方面表现优异,避免了瞬时失真。
    - 集成双带通滤波器(BPFs)、平衡器(Baluns)和单极双掷开关(SP2Ts):简化了系统设计。
    - 高线性度: +43dBm IP3O确保了低失真。

    应用案例和使用建议


    F1300可以应用于各种通信系统,如移动基站、无线通信设备等。实际使用中应注意以下几点:
    - 选择合适的频率范围:根据具体应用选择合适的射频和中频频率。
    - 电源管理:确保电源稳定在4.75V到5.25V范围内。
    - 温度管理:由于工作温度范围较广,建议在设计时考虑散热措施。

    兼容性和支持


    F1300具有良好的兼容性,能够与其他标准射频组件配合使用。制造商提供了详细的技术文档和支持服务,帮助用户快速上手。

    常见问题与解决方案


    - 电源不稳定导致性能下降: 确保电源电压稳定在4.75V至5.25V之间。
    - 温度过高导致过热: 在设计中加入适当的散热措施,确保温度不超出-40°C至+105°C的范围。

    总结和推荐


    综上所述,F1300 DPD Demodulator是一款高性能的射频解调器,适用于需要提高PA线性度的应用场景。其卓越的线性度和高可靠性使其在市场上具有很强的竞争力。强烈推荐使用F1300来提升系统的整体性能和效率。

F1300NBGI8参数

参数
最小工作供电电压 4.75V
最大工作供电电压 5.25V
LO频率 500MHz~1.3GHz
最小工作频率 550MHz
典型输出1dB压缩功率 -
测试频率 -
最大工作频率 1.15GHz
本底噪声 -
典型工作供电电压 5V
调制方式 -
典型输出功率 -
最大供电电流 -
通用封装 QFN
安装方式 贴片安装
包装方式 卷带包装

F1300NBGI8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

F1300NBGI8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS RF调制器和解调器 RENESAS ELECTRONICS F1300NBGI8 F1300NBGI8数据手册

F1300NBGI8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 36
5000+ ¥ 35.4
7500+ ¥ 34.5
库存: 15000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 90000
直接购买
加入购物车
