HSP50415VIZ

产品分类: RF调制器和解调器
产品描述: 3.3V Wide Band 3.15V 500mA 3.45V QFP 贴片安装
供应商型号: HSP50415VIZ
供应商: 云汉优选
标准整包数: 10

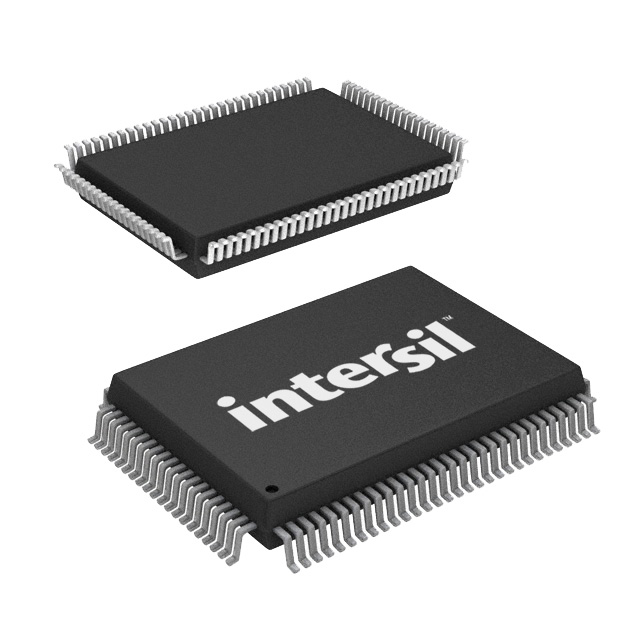

RENESAS ELECTRONICS RF调制器和解调器 HSP50415VIZ

HSP50415VIZ概述

    HSP50415 Wideband Programmable Modulator (WPM) 技术手册解析

    产品简介


    HSP50415是一款四象限幅度调制器/上变频器(Quadrature Amplitude Modulator/Upconverter),专为宽频带数字调制设计。它集成了整形滤波器、复杂调制器、定时与载波数控振荡器(NCO)以及双路数模转换器(DAC)等功能于一身,适用于多种高精度通信应用。此芯片支持矢量调制,可接受高达16位的同相(I)和正交(Q)样本输入,能够生成几乎任何四象限幅度或相位调制格式。

    技术参数


    | 参数名称 | 规格范围 |

    | 输出采样率 | 最高可达100 MSPS |
    | 输入数据速率 | 最高可达25 MSPS(I/Q) |
    | 载波数控振荡器 | 32位可编程 |
    | X/SIN(X) 滚降补偿 | 支持 |
    | I/Q 形状滤波器 | 可编程,最多24符号跨度 |
    | 固定或NCO控制插值 | 插值范围:4至>128 k |
    | 数字锁相环(PLL) | 锁定输入符号时钟 |
    | 数字信号处理无杂散动态范围 | >70 dB |
    | 双通道12位DAC的无杂散动态范围 | >50 dB |
    | 封装选项 | Pb-Free Plus Anneal支持 |
    产品特点与优势
    1. 灵活的采样率控制:通过内置的数控振荡器实现非整数或可变的输入与输出采样率关系。
    2. 高性能信号处理能力:无杂散动态范围超过70 dB,能够支持高达100 MSPS的采样频率。
    3. 高集成度设计:结合了信号整形、NCO控制、调制器及DAC等多种功能模块,简化系统设计。
    4. 支持广泛标准:通过符号映射和灵活滤波机制,支持多种标准的无线通信协议。
    5. 环境友好:提供符合RoHS标准的无铅封装选项,适用于环保要求高的应用场景。
    应用案例与使用建议
    HSP50415主要应用于宽带数字调制领域,包括基站调制器、便携式通信设备和其他需要高精度调制的场合。例如,在移动通信系统中,可以利用其优异的滚降补偿特性和高动态范围,降低多径干扰的影响。对于需要灵活配置的应用场景,可通过调整插值倍率来优化信道传输效率。此外,在突发模式下,应合理设置TXEN引脚以避免数据丢失,并确保CLK和REFCLK的时序匹配。
    兼容性与支持
    HSP50415可与各类支持同步或异步接口的数据总线无缝对接,并且可通过微处理器控制完成复杂的配置任务。供应商提供了完整的开发套件(如HSP50415EVAL1),方便用户进行快速原型设计和测试。同时,官方技术支持团队能及时解答关于硬件连接、软件驱动及系统集成方面的疑问。

    常见问题与解决方案


    1. Q: 系统无法正确锁相REFCLK怎么办?
    A: 检查PLLRC引脚上的外部RC网络配置是否符合推荐值;确认REFCLK输入信号质量良好,避免过长电缆引入噪声。
    2. Q: 如何调整输出电流强度?
    A: 使用外部电阻连接到FSADJ引脚即可调节满量程输出电流,计算公式为:Iout = 32 × Vfsadj / Rset。
    3. Q: 符号映射结果不理想如何改进?
    A: 确保加载正确的查找表(LUT),并根据具体应用需求对滤波器系数进行适当微调。
    总结与推荐
    综上所述,HSP50415凭借卓越的技术指标和高度集成的设计理念,在宽频带数字调制市场占据领先地位。无论是在基带信号处理还是射频前端环节,该器件均表现出色。尤其适合对体积小巧但性能强劲有较高要求的设计项目。因此,强烈推荐工程师和技术人员将其纳入下一代通信产品的核心组件之一。

HSP50415VIZ参数

参数
典型输出1dB压缩功率 -
最小工作频率 -
本底噪声 -
最大工作频率 -
测试频率 -
最小工作供电电压 3.15V
调制方式 Wide Band
最大供电电流 500mA
典型工作供电电压 3.3V
典型输出功率 -
LO频率 -
最大工作供电电压 3.45V
20.12mm(Max)
14.1mm(Max)
2.87mm(Max)
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 托盘

HSP50415VIZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

HSP50415VIZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS RF调制器和解调器 RENESAS ELECTRONICS HSP50415VIZ HSP50415VIZ数据手册

HSP50415VIZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4960.9756
2000+ ¥ 4836.9512
4000+ ¥ 4754.2683
库存: 198
起订量: 10 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 4960.97
直接购买
加入购物车
