ADL5370ACPZ-WP

产品分类: RF调制器和解调器
厂牌: ANALOG DEVICES
产品描述: 6.5dBm 5V Quadrature 4.75V 250MHz 175mA 5.5V 1.3GHz LFCSP 贴片安装 4mm*4mm*830μm
供应商型号: CY-ADL5370ACPZ-WP
供应商: Avnet
标准整包数: 1

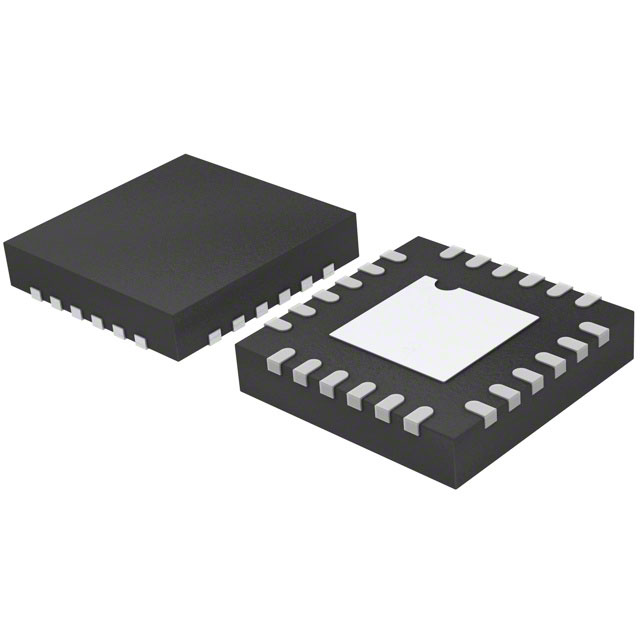

ANALOG DEVICES RF调制器和解调器 ADL5370ACPZ-WP

ADL5370ACPZ-WP概述

    ADL5370 Quadrature Modulator:一款高性能射频调制器

    产品简介


    ADL5370是一款由Analog Devices设计的固定增益正交调制器,适用于300 MHz至1000 MHz的频率范围。这款调制器主要用于提供高精度相位和幅度平衡,适用于多种通信系统中的中间频率(IF)或直接射频(RF)调制任务。典型的应用领域包括蜂窝通信系统(如450 MHz和CDMA2000/GSM标准)、WiMAX宽带无线接入系统、电缆通信设备及卫星调制器。

    技术参数


    - 输出频率范围:300 MHz至1000 MHz
    - 调制带宽:>500 MHz (3 dB)
    - 1 dB输出压缩点:11 dBm @ 450 MHz
    - 噪声底:−160 dBm/Hz
    - 副载波抑制:−41 dBc @ 450 MHz
    - 载波泄漏:−50 dBm @ 450 MHz
    - 单电源供电:4.75 V 至 5.25 V
    - 封装:24引脚LFCSP封装
    - 工作温度范围:−40°C至+85°C

    产品特点和优势


    - 高带宽:提供大于500 MHz的3 dB基带带宽,使其非常适合零IF或低IF到RF的应用。
    - 优秀的相位精度和幅度平衡:有助于提高通信系统的整体性能。
    - 多种输入和输出方式:接受差分基带输入和单端本振信号,同时提供单端50 Ω的输出接口。
    - 温度适应性:在−40°C至+85°C的工作温度范围内保持优异性能。

    应用案例和使用建议


    - 蜂窝通信系统:在450 MHz频段使用时,ADL5370表现出色,能够满足高速率和高可靠性传输的要求。
    - WiMAX系统:为宽带无线接入系统提供高效的正交调制功能。
    - 建议:为了保证最佳性能,建议将基带输入信号控制在适当范围内,以避免过驱动导致的非线性失真。

    兼容性和支持


    - 兼容性:ADL5370具有良好的单端和差分信号兼容性,便于与其他电子设备集成。
    - 支持:Analog Devices提供了详细的评估板文档和技术支持,帮助用户快速上手和调试。

    常见问题与解决方案


    1. 噪声水平过高
    - 解决方案:检查基带输入信号是否处于规定的电压范围内。确保适当的输入偏置和驱动条件。
    2. 输出功率不足
    - 解决方案:确认电源电压符合要求,并调整LO信号电平。确保所有连接正确无误。
    3. 侧带抑制差
    - 解决方案:检查是否遵循正确的电路布局和接地规则。考虑外部滤波器以改善性能。

    总结和推荐


    ADL5370是一款专为高频通信设计的高性能正交调制器。其出色的带宽特性、稳定的输出性能和广泛的适用范围使其成为许多现代通信系统的理想选择。对于需要精确相位和幅度平衡的应用场合,我们强烈推荐使用ADL5370。它不仅提供了卓越的性能,还简化了系统设计过程,降低了开发难度。

ADL5370ACPZ-WP参数

参数
最大工作供电电压 5.5V
典型输出1dB压缩功率 -
最大供电电流 175mA
典型输出功率 6.5dBm
最大工作频率 1.3GHz
最小工作供电电压 4.75V
测试频率 -
典型工作供电电压 5V
调制方式 Quadrature
本底噪声 -
LO频率 -
最小工作频率 250MHz
长*宽*高 4mm*4mm*830μm
通用封装 LFCSP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

ADL5370ACPZ-WP厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADL5370ACPZ-WP数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF调制器和解调器 ANALOG DEVICES ADL5370ACPZ-WP ADL5370ACPZ-WP数据手册

ADL5370ACPZ-WP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.1392 ¥ 53.4919
库存: 6858
起订量: 19 增量: 1
交货地:
最小起订量为:1
合计: ¥ 53.49
