ADRF6720ACPZ-R7

产品分类: RF调制器和解调器
厂牌: ANALOG DEVICES
产品描述: 5dBm 3.3V 2GHz -158dBm/Hz Quadrature 425mA 356MHz~2.855GHz 贴片安装 6mm*6mm*730μm
供应商型号: UNP-ADRF6720ACPZ-R7
供应商: 海外现货
标准整包数: 1

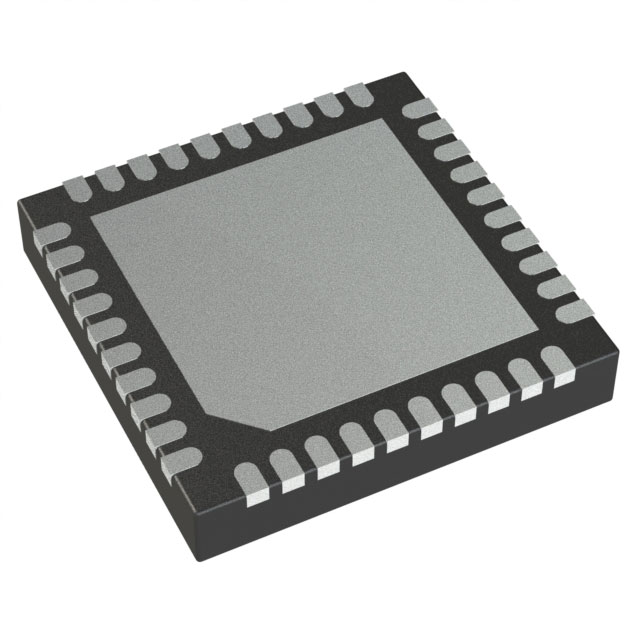

ANALOG DEVICES RF调制器和解调器 ADRF6720ACPZ-R7

ADRF6720ACPZ-R7概述

    广泛带宽IQ调制器ADRF6720 技术手册解析

    产品简介


    ADRF6720是一款宽频IQ调制器,集成了分数N锁相环(PLL)和电压控制振荡器(VCO)。其主要功能是作为无线通信系统中的信号处理单元,支持多种应用,包括但不限于2G/3G/4G/LTE宽带通信系统、微波点对点无线电、卫星调制解调器、军用/航空设备和仪器仪表等。

    技术参数


    ADRF6720的技术规格如下:
    - 频率范围:射频输出频率范围为700 MHz至3000 MHz;内部本地振荡器频率范围为356.25 MHz至2855 MHz;外部本地振荡器频率范围同样为700 MHz至3000 MHz。
    - 性能参数:输出功率(P1dB)为12.2 dBm,输出IP3值为32.6 dBm;载波泄漏值为-40.3 dBm;边带抑制值为-37.6 dBc;噪声底限为-157.9 dBm/Hz。
    - 电气特性:基带1 dB调制带宽大于1000 MHz;基带输入偏置水平为0.5 V;电源要求为3.3 V/425 mA。
    - 工作环境:该产品能够在-40°C至+85°C的温度范围内正常工作。

    产品特点和优势


    ADRF6720拥有以下显著优势:
    - 高集成度:集成了分数N PLL和多个低相位噪声多核VCO。
    - 高线性度和优化性能:通过数字化可编程实现载波泄漏、边带抑制和IP3性能优化。
    - 广泛的应用场景:适用于多种高频通信领域,如2G/3G/4G/LTE宽带通信系统、微波点对点无线电等。
    - 灵活性:支持高侧/低侧本振注入,并可通过三线串行端口接口(SPI)进行编程。

    应用案例和使用建议


    ADRF6720在2G/3G/4G/LTE宽带通信系统中的应用尤为广泛。对于这种应用,用户需确保电源电压稳定,并根据实际应用场景调整内部/外部本地振荡器的工作模式以获得最佳效果。此外,设计时应注意保持良好的接地和电源去耦合以降低噪声干扰,提高信噪比。

    兼容性和支持


    ADRF6720支持与各种外部设备的兼容性,尤其是在需要高频率同步和调制的应用场景中表现优异。供应商提供详细的技术文档和支持服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    - Q: 输出功率低于预期怎么办?
    A: 检查电源电压是否符合要求,确认无误后检查连接线路是否有松动或接触不良现象。

    - Q: 遇到较高的噪声水平怎么办?
    A: 确认是否正确设置了滤波器和地线连接。如果问题依旧存在,则可能需要重新评估布局和走线方式。

    总结和推荐


    综上所述,ADRF6720凭借其出色的线性度、宽广的工作频率范围及高度的集成度,在无线通信系统中具有明显优势。尽管成本相对较高,但考虑到其卓越的性能表现,特别是在高性能需求场景下的应用价值,强烈推荐使用ADRF6720。对于需要处理复杂信号链路的设计工程师而言,ADRF6720无疑是一个值得考虑的选择。

ADRF6720ACPZ-R7参数

参数
本底噪声 -158dBm/Hz
最大供电电流 425mA
典型输出功率 5dBm
调制方式 Quadrature
最小工作频率 -
LO频率 356MHz~2.855GHz
最大工作频率 -
最小工作供电电压 -
测试频率 2GHz
典型工作供电电压 3.3V
最大工作供电电压 -
典型输出1dB压缩功率 -
长*宽*高 6mm*6mm*730μm
安装方式 贴片安装
应用等级 工业级
零件状态 最后售卖
包装方式 散装,卷带包装

ADRF6720ACPZ-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADRF6720ACPZ-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF调制器和解调器 ANALOG DEVICES ADRF6720ACPZ-R7 ADRF6720ACPZ-R7数据手册

ADRF6720ACPZ-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.6 ¥ 131.82
库存: 259
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 131.82
直接购买
加入购物车
