AD8340ACPZ-WP

产品分类: RF调制器和解调器
厂牌: ANALOG DEVICES
产品描述: 5V 880MHz -149dBm/Hz Vector 4.75V 700MHz 150A 5.25V 1GHz 700MHz~1GHz LCC-24,QFN 贴片安装 4mm*4mm*830μm
供应商型号: CY-AD8340ACPZ-WP
供应商: Avnet
标准整包数: 1

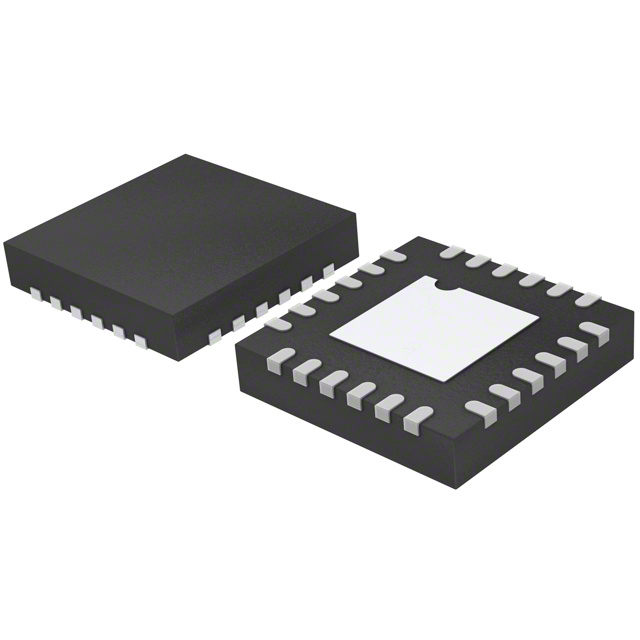

ANALOG DEVICES RF调制器和解调器 AD8340ACPZ-WP

AD8340ACPZ-WP概述

    AD8340 RF Vector Modulator 技术手册

    1. 产品简介


    AD8340 是一款由Analog Devices公司开发的射频(RF)矢量调制器,其频率范围为700 MHz至1000 MHz。它具有卓越的幅相调制能力,能够提供精确的幅度控制和连续的相位调整。AD8340 可广泛应用于多种领域,如RF功率放大器线性化、RF预失真、幅度和相位调制、可变衰减器及移相器等。此外,它还特别适用于CDMA2000、GSM/EDGE线性功率放大器和智能天线系统。

    2. 技术参数


    - 频率范围:700 MHz 至 1000 MHz
    - 最大增益:-2 dB(相对于最大增益点)
    - 最小增益:-32 dB
    - 增益控制范围:相对最大增益,可达30 dB
    - 相位控制范围:在30 dB增益控制范围内,可控制0°到360°
    - 增益平坦度:任何60 MHz带宽内的增益平坦度为0.25 dB
    - 群延迟平坦度:任何60 MHz带宽内的群延迟平坦度为10 ps
    - 输出1 dB压缩点:最大增益时为11 dBm
    - 输出三阶交调截点:24 dBm
    - 输出噪声底限:在全增益下为-149 dBm/Hz
    - 供电电压:4.75 V 至 5.25 V
    - 电源电流:约130 mA
    - 封装形式:24引脚RoHS合规的LFCSP封装

    3. 产品特点和优势


    - 高精度控制:AD8340具备精准的幅度和相位控制能力,能够在整个360°范围内实现连续的相位调整。
    - 宽频率范围:其工作频率范围涵盖700 MHz至1000 MHz,能够满足多种射频信号处理需求。
    - 良好的增益控制范围:增益范围宽达30 dB,使得其可以在不同应用场合下发挥出色性能。
    - 高可靠性:内部采用高性能25 GHz SOI互补双极集成电路工艺制造,可靠性高。

    4. 应用案例和使用建议


    AD8340 可以用于多种应用场景,例如CDMA2000和GSM/EDGE线性功率放大器。通过调节基带输入,可以实现精确的幅度和相位控制。对于设计工程师来说,建议在使用过程中注意匹配网络的设计,确保良好的阻抗匹配,从而提高整体性能。同时,在高速DAC的应用中,需要注意降低噪声和杂散信号的干扰。

    5. 兼容性和支持


    AD8340 能够与高速DAC(如Analog Devices的TxDAC系列)无缝对接,方便快速集成。厂商提供了详细的文档和支持服务,包括评估板和典型应用场景示例,帮助用户更好地理解和使用该产品。此外,Analog Devices公司还提供长期的技术支持和维护,确保用户能够在实际应用中获得最佳体验。

    6. 常见问题与解决方案


    - 问题:在低输出功率水平下,为什么ACR在1.98 MHz载波偏移处会恶化?
    - 解决方案:这是由于噪声底限开始变得显著。在这种情况下,需要采取措施减少噪声底限,如添加滤波器来减少基带噪声。
    - 问题:如何配置评估板以便于进行单端驱动?
    - 解决方案:通过安装跳线(W1或W2),将单端电压偏置应用到未使用的输入端。具体步骤请参考评估板电路图。

    7. 总结和推荐


    AD8340 RF矢量调制器是一款多功能、高性能的产品,适合各种射频信号处理需求。其高精度、宽频率范围和优良的增益控制能力使其成为许多应用的理想选择。我们强烈推荐AD8340给需要高效且精确射频信号处理的用户。

AD8340ACPZ-WP参数

参数
LO频率 700MHz~1GHz
本底噪声 -149dBm/Hz
最大供电电流 150A
最小工作频率 700MHz
最小工作供电电压 4.75V
调制方式 Vector
最大工作供电电压 5.25V
最大工作频率 1GHz
典型工作供电电压 5V
典型输出功率 -
测试频率 880MHz
典型输出1dB压缩功率 -
长*宽*高 4mm*4mm*830μm
通用封装 LCC-24,QFN
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 散装,托盘

AD8340ACPZ-WP厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD8340ACPZ-WP数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF调制器和解调器 ANALOG DEVICES AD8340ACPZ-WP AD8340ACPZ-WP数据手册

AD8340ACPZ-WP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.0005 ¥ 97.4089
库存: 9585
起订量: 11 增量: 1
交货地:
最小起订量为:1
合计: ¥ 97.4
直接购买
加入购物车
