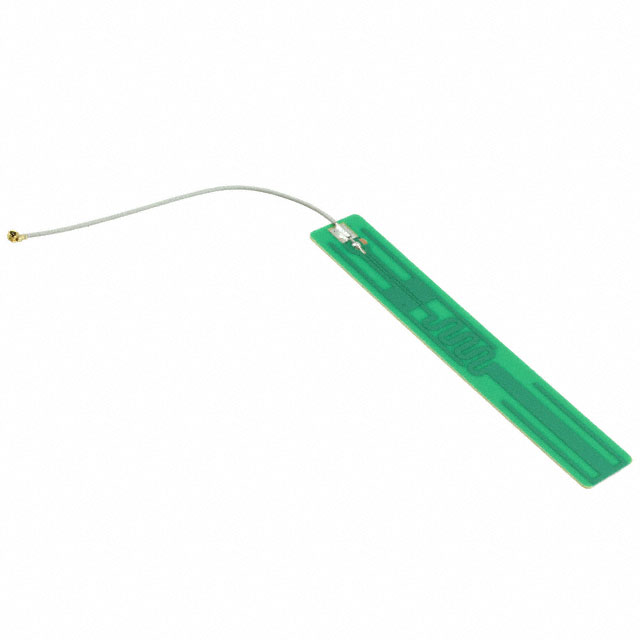

ECHO14/0.1M/UFL/S/S/15

产品分类: 天线
厂牌: SIRETTA
产品描述: Siretta 多频天线, Echo 14系列, 2.84dBi增益, UFL连接头, 印刷电路板天线
供应商型号: 419-140.1MUFLSS15
供应商: Mouser
标准整包数: 1

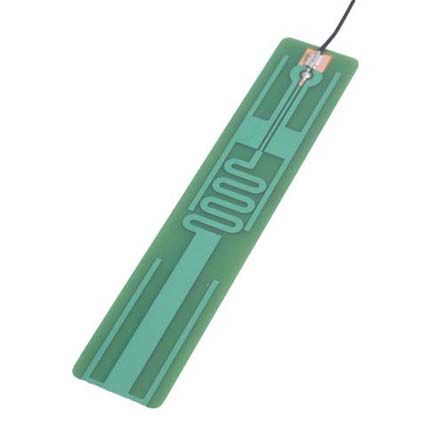

SIRETTA 天线 ECHO14/0.1M/UFL/S/S/15

ECHO14/0.1M/UFL/S/S/15概述

    Siretta Echo 14 2G, 3G, 4G & ISM PCB Embedded Antenna

    产品简介


    Siretta的Echo 14是一款多用途PCB嵌入式天线,具有宽泛的工作频率范围,适用于各种无线物联网(IoT)应用。这种天线能够在高频段表现出最佳的增益,特别是在1900MHz到2600MHz之间。它支持全球范围内的蜂窝应用,并能够实现高速数据传输,通过2G GSM/GPRS、3G UMTS和4G LTE网络提供高效的数据连接。Echo 14可以安装在任何表面上,符合欧盟所有电子产品合规标准。

    技术参数


    - 频率范围: 800/900/1800/1900/2100MHz/2.6GHz
    - 阻抗: 50欧姆
    - 驻波比(VSWR): <1.8:1
    - 极化方式: 垂直
    - 尺寸: 长105mm x 宽20mm x 高1mm
    - 操作温度: -30°C至+60°C
    - 存储温度: -40°C至+80°C
    - 电缆: 1.13mm同轴电缆
    - 连接器: IPEX接口
    - 增益
    - 2G:
    - 850MHz: 1.44dBi
    - 900MHz: 0.72dBi
    - 1800MHz: 1.73dBi
    - 1900MHz: 2.79dBi
    - 3G:
    - 2100MHz: 2.84dBi
    - 4G:
    - 2600MHz: 2.44dBi

    产品特点和优势


    Echo 14的主要特点包括:
    - 无地平面依赖性: 可以独立于地平面进行安装,从而减少安装复杂性。
    - 宽频率范围: 支持广泛的频段,使其成为多种应用的理想选择。
    - 优异的增益: 特别是在上部频段(1900MHz至2600MHz)表现卓越。
    - 多功能性: 支持2G、3G和4G蜂窝网络,以及ISM频段应用。

    应用案例和使用建议


    Echo 14广泛应用于各类无线通信设备中,如智能手机、路由器、工业控制设备和物联网传感器等。对于需要高速数据传输的应用,建议在高频段下使用,以获得更好的性能。此外,在设计电路板时,确保天线周围的地平面足够大且无干扰,以充分发挥其性能。

    兼容性和支持


    - 兼容性: 支持UFL/IPEX连接器,易于与其他设备集成。
    - 订购详情:
    - ECHO14/0.1M/UFL/S/S/15: 100mm电缆的2G/3G/4G & ISM PCB天线,UFL/IPEX连接器
    - ECHO14/0.2M/UFL/S/S/15: 200mm电缆的2G/3G/4G & ISM PCB天线,UFL/IPEX连接器
    - 厂商支持: Siretta提供全面的技术支持和售后服务,以确保客户顺利部署和使用Echo 14天线。

    常见问题与解决方案


    1. 问:如何选择合适的电缆长度?
    - 答:根据具体应用场景选择最合适的电缆长度。较短的电缆可减少信号损失,较长的电缆则更便于安装。

    2. 问:天线是否能在极端环境下工作?
    - 答:是的,天线的存储温度范围为-40°C至+80°C,可以在极端环境中保持稳定性能。

    总结和推荐


    Siretta的Echo 14天线凭借其宽泛的工作频率范围、高增益和良好的温度适应性,成为众多物联网应用的优选。其出色的性能和广泛应用场景使其在市场上具有显著的竞争优势。我们强烈推荐这款产品给需要高性能、多功能天线的用户。

ECHO14/0.1M/UFL/S/S/15参数

参数
额定功率 -
天线类型 PCB跟踪天线
中心频率 800MHz,868MHz,900MHz,1.8GHz,1.9GHz,2.1GHz,2.6GHz
支持协议 -
典型天线增益 -
最大电压驻波比 3.2
带宽 2.1GHz,2.6GHz,850MHz,868MHz,900MHz,1.8GHz,1.9GHz
阻抗 -
长*宽*高 1mm(高度)
安装方式 PCB安装,贴片安装
零件状态 在售
包装方式 散装

ECHO14/0.1M/UFL/S/S/15厂商介绍

Siretta是一家致力于提供无线通信解决方案的公司,专注于无线网络设备的研发和生产。其主营产品包括无线网桥、无线接入点、无线路由器、无线中继器等,这些产品广泛应用于家庭、企业、教育、医疗、酒店、零售等多个领域,以满足不同场景下的无线网络覆盖和连接需求。

Siretta的产品分类主要包括:
1. 无线网桥:用于连接两个或多个网络,实现远距离无线传输。
2. 无线接入点:为终端设备提供无线网络接入服务。
3. 无线路由器:集成了路由功能,实现网络的接入、分配和管理。
4. 无线中继器:扩展无线网络的覆盖范围,增强信号。

Siretta的优势在于:
1. 高性能:产品具有高传输速率和稳定性,满足高速数据传输需求。
2. 易部署:简化的安装流程和灵活的配置选项,便于快速部署和使用。
3. 兼容性强:支持多种无线标准和协议,兼容不同品牌的设备。
4. 安全性高:提供多种安全机制,保护网络数据安全。
5. 客户服务:提供专业的技术支持和售后服务,确保客户满意度。

ECHO14/0.1M/UFL/S/S/15数据手册

厂牌 PDF简要描述 下载
SIRETTA 天线 SIRETTA ECHO14/0.1M/UFL/S/S/15 ECHO14/0.1M/UFL/S/S/15数据手册

ECHO14/0.1M/UFL/S/S/15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.741 ¥ 90.7615
10+ $ 6.226 ¥ 52.6097
250+ $ 5.9325 ¥ 50.1296
库存: 101
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 90.76
