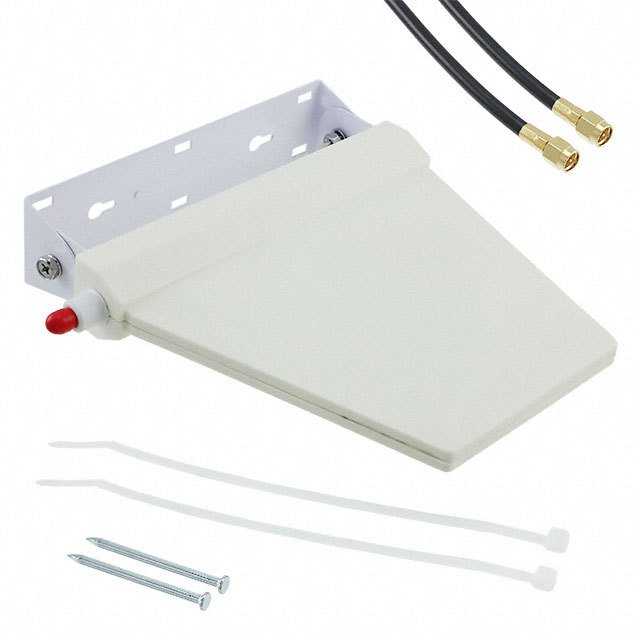

OSCAR20/5M/SMAM/S/S/15

产品分类: 天线
厂牌: SIRETTA
产品描述: Siretta 4G天线, 墙壁/极安装, 方形, SMA连接器, 1800(四频带 GSM/GPRS)MHz,1900(四频带 GSM/GPRS)MHz,2100 (3G/UMTS) MHz,2600 (4G/LTE)
供应商型号: 419-OSCAR205MSMAMSS1
供应商: Mouser
标准整包数: 1
SIRETTA 天线 OSCAR20/5M/SMAM/S/S/15

OSCAR20/5M/SMAM/S/S/15概述

    Oscar 20 2G/GPRS, 3G/UMTS, 4G/LTE Yagi Antenna 技术手册



    产品简介



    Oscar 20 是一款高性能的四频段 2G/3G 和 4G 天线,适用于需要远程连接的场合,如设备与单个蜂窝站点之间的点对点通信。该天线设计用于室内外环境,提供高增益性能,适用于偏远地区的边缘覆盖区域。


    技术参数



    - 增益: 7-8 dB
    - 尺寸: 长170 mm × 宽147 mm × 高35 mm
    - 连接器: SMA 女头
    - 电缆: RG58 电缆,配有 SMA 男头
    - 安装方法: 支架安装
    - 工作温度: -30°C 至 +70°C
    - 存储温度: -40°C 至 +80°C
    - 峰值增益: 7-8 dB
    - 电压驻波比 (VSWR): 2.0:1
    - 工作频率: 850/900/1800/1900/2100/2600 MHz
    - 极化方式: 垂直极化
    - 最大功率等级: 50 W
    - 频率返回损耗:
    - 824 MHz: 20.55 dB
    - 960 MHz: 14.356 dB
    - 1880 MHz: 21.68 dB
    - 1990 MHz: 20.66 dB
    - 频率电压驻波比 (VSWR):
    - 824 MHz: 1.223
    - 960 MHz: 1.533
    - 1880 MHz: 1.189
    - 1990 MHz: 1.225


    产品特点和优势



    1. 高增益性能: 7-8 dB 的增益,适用于偏远地区和边缘覆盖区域。
    2. 小巧紧凑: 尺寸仅为 170 mm × 147 mm × 35 mm,便于安装和部署。
    3. 敏感度高: 设计用于高度敏感的环境,确保稳定可靠的信号传输。
    4. 适应性强: 可用于室内或室外环境,满足不同场景的需求。
    5. 符合欧盟标准: 满足所有欧盟电子商品合规标准。


    应用案例和使用建议



    Oscar 20 通常用于偏远地区或需要长距离通信的应用场景,例如:
    - 农村地区的网络覆盖
    - 野外基站的信号增强
    - 工业自动化领域的远程监控系统

    使用建议:
    - 在安装时,确保天线远离任何可能阻挡信号的障碍物。
    - 选择合适的支架位置,以最大化信号接收效果。
    - 在布线时,避免与电力电缆或其他干扰源靠近,以减少信号干扰。


    兼容性和支持



    Oscar 20 可以与多种设备兼容,包括但不限于各种 2G/3G/4G 无线设备。Siretta 提供了详尽的技术支持文档和售后服务,以帮助客户解决安装和使用过程中遇到的问题。


    常见问题与解决方案



    1. 信号弱: 检查天线是否正确安装,并且没有被遮挡。重新调整天线方向和位置,直至信号强度达到最佳。
    2. 无法连接: 确认设备设置正确,并检查是否有其他干扰源影响信号。如有需要,联系技术支持进行进一步诊断。
    3. 安装问题: 查看安装手册,确保按照步骤正确安装天线。如果仍有问题,联系 Siretta 客服寻求帮助。


    总结和推荐



    Oscar 20 天线是一款功能强大且性能稳定的四频段天线,特别适合偏远地区的通信需求。其高增益、小体积、高敏感度的特点使其在市场上具有较强的竞争力。建议在需要稳定可靠信号传输的环境中使用,如农村地区、工业自动化和户外基站等场景。

    综上所述,Oscar 20 天线是值得推荐的产品,无论是从性能还是可靠性来看,都是一款出色的选择。

OSCAR20/5M/SMAM/S/S/15参数

参数
天线类型 Yagi
中心频率 850MHz,900MHz,1.8GHz,1.9GHz,2.1GHz,2.6GHz
支持协议 -
典型天线增益 -
最大电压驻波比 2
带宽 1.8GHz,1.9GHz,2.1GHz,2.6GHz,850MHz,900MHz
阻抗 -
额定功率 -
长*宽*高 35mm(高度)
通用封装 SMA(DO-214AC)
安装方式 支架安装,贴片安装
零件状态 在售

OSCAR20/5M/SMAM/S/S/15厂商介绍

Siretta是一家致力于提供无线通信解决方案的公司,专注于无线网络设备的研发和生产。其主营产品包括无线网桥、无线接入点、无线路由器、无线中继器等,这些产品广泛应用于家庭、企业、教育、医疗、酒店、零售等多个领域,以满足不同场景下的无线网络覆盖和连接需求。

Siretta的产品分类主要包括:
1. 无线网桥:用于连接两个或多个网络,实现远距离无线传输。
2. 无线接入点:为终端设备提供无线网络接入服务。
3. 无线路由器:集成了路由功能,实现网络的接入、分配和管理。
4. 无线中继器:扩展无线网络的覆盖范围,增强信号。

Siretta的优势在于:
1. 高性能:产品具有高传输速率和稳定性,满足高速数据传输需求。
2. 易部署:简化的安装流程和灵活的配置选项,便于快速部署和使用。
3. 兼容性强:支持多种无线标准和协议,兼容不同品牌的设备。
4. 安全性高:提供多种安全机制,保护网络数据安全。
5. 客户服务:提供专业的技术支持和售后服务,确保客户满意度。

OSCAR20/5M/SMAM/S/S/15数据手册

厂牌 PDF简要描述 下载
SIRETTA 天线 SIRETTA OSCAR20/5M/SMAM/S/S/15 OSCAR20/5M/SMAM/S/S/15数据手册
