UDA-32-KIT

产品分类: 其他可编程器件
产品描述:
供应商型号: SYE-UDA-32-KIT
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 其他可编程器件 UDA-32-KIT

UDA-32-KIT概述

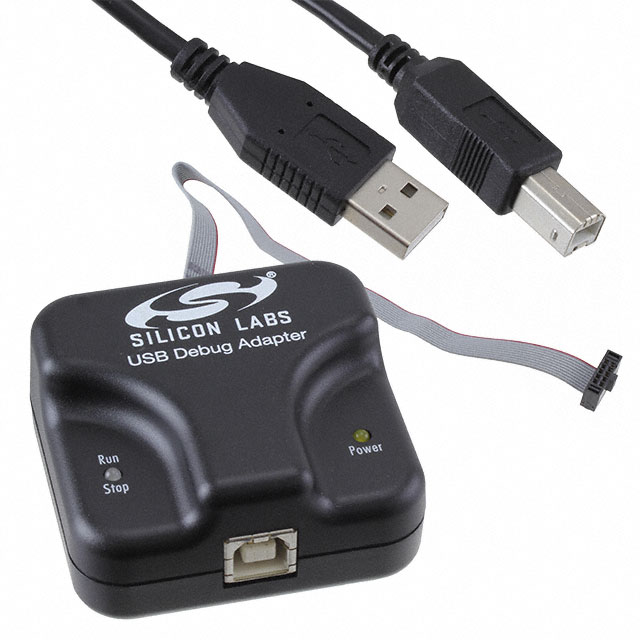

    # 32-Bit SiM3xxxx USB Debug Adapter 用户指南

    1. 产品简介


    基本描述
    32位USB调试适配器(UDA)是连接个人电脑(PC)USB端口和Silicon Labs 32位目标设备的接口设备。它通过附带的10针调试排线电缆将调试适配器连接到目标板和目标设备的调试接口上。请注意,此USB调试适配器仅支持Silicon Labs 32位MCU产品线中的SiM3xxxx变体,而不支持其他被统称为“Silicon Labs 32位MCU”的设备,例如EFM32、EZR32和EFR32设备。

    2. 技术参数


    支持的接口
    - 支持JTAG和串行线(Serial Wire)调试接口。
    - 使用标准ARM CoreSight 10针连接器。
    电气特性
    - 通过USB连接到PC供电。
    - 调试适配器可自动根据接头引脚1上的电平改变通信电压等级。
    - 需要目标系统时钟频率为4kHz或以上。
    引脚定义
    | 引脚编号 | 描述 |

    | 1 | VREF:I/O参考电压,通常应连接到设备的I/O电压(VIO,或者在没有VIO的设备上为VDD)。 |
    | 2 | SWDIO / TMS:串行线数据I/O或JTAG TMS。 |
    | 3 | GND:接地 |
    | 4 | SWCLK / TCK:串行线时钟或JTAG TCK。 |
    | 5 | GND:接地 |
    | 6 | SWO / TDO:串行线输出(用于串行线查看器或SWV)或JTAG TDO。 |
    | 7 | 未连接 |
    | 8 | TDI:JTAG TDI |
    | 9 | GND:接地 |
    | 10 | RESETB:此引脚应连接到设备的RESETB引脚。 |

    3. 产品特点和优势


    独特功能
    - 支持JTAG和串行线两种调试接口。
    - 自动检测并适应不同电平的标准ARM CoreSight 10针连接器。
    - 不需要额外安装驱动程序即可使用。
    市场竞争力
    - 支持多种调试功能,适用于各种应用开发。
    - 提供了一键式访问工具、文档、软件库等,简化开发流程。

    4. 应用案例和使用建议


    应用案例
    使用32位目标板通过USB调试适配器连接到运行Silicon Laboratories Precision32 IDE的PC,实现远程调试功能。
    使用建议
    - 在连接或断开排线电缆之前,确保目标板和USB调试适配器已断电。
    - 使用IDE中的复位/重新启动按钮来复位目标设备。

    5. 兼容性和支持


    兼容性
    - 该USB调试适配器仅支持SiM3xxxx变体的32位MCU,不支持其他Silicon Labs 32位MCU设备。
    厂商支持
    - 提供了详细的用户指南、应用程序笔记和在线支持资源。
    - 驱动程序支持自动检测和使用任何连接到PC的UDA,无需额外配置。

    6. 常见问题与解决方案


    常见问题及解决方案
    1. 问题:IDE未能检测到UDA
    - 解决办法: 检查UDA是否已在设备管理器中作为HID设备枚举,确认其连接到目标板并且目标设备已通电。

    2. 问题:调试过程中出现连接错误
    - 解决办法: 确保连接电缆牢固且连接时目标板和USB调试适配器均已断电。

    7. 总结和推荐


    综合评估
    32位USB调试适配器提供了强大且灵活的调试功能,特别适合于需要进行JTAG和串行线调试的应用开发。其强大的兼容性、简单易用的界面以及详尽的技术支持文档,使其成为开发人员的理想选择。
    推荐
    鉴于其全面的功能和高效的工作效率,强烈推荐使用32位USB调试适配器进行SiM3xxxx变体的32位MCU开发。

UDA-32-KIT参数

参数
最小工作供电电压 -
可编程类型 -
最大工作供电电压 -
零件状态 在售
包装方式 散装

UDA-32-KIT厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

UDA-32-KIT数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 其他可编程器件 SILICON LABORATORIES UDA-32-KIT UDA-32-KIT数据手册

UDA-32-KIT封装设计

查看详情并下载
Symbol
Footprint
3D Model
