6ES71376AA010BA0

产品分类: 其他可编程器件
厂牌: SIEMENS/西门子
产品描述: Siemens 通信模块 通信模块, 用于RS232,RS422,RS485
供应商型号: 3473-6ES71376AA010BA0-ND
供应商: Digi-Key
标准整包数: 1
SIEMENS/西门子 其他可编程器件 6ES71376AA010BA0

6ES71376AA010BA0概述


    产品简介

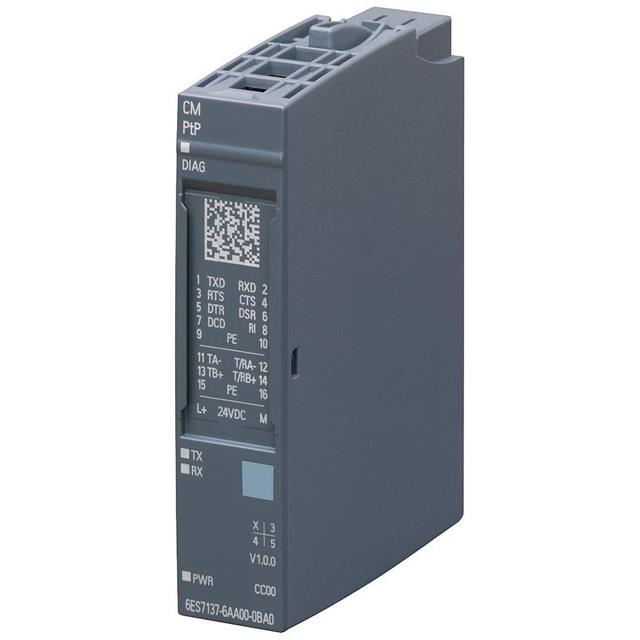

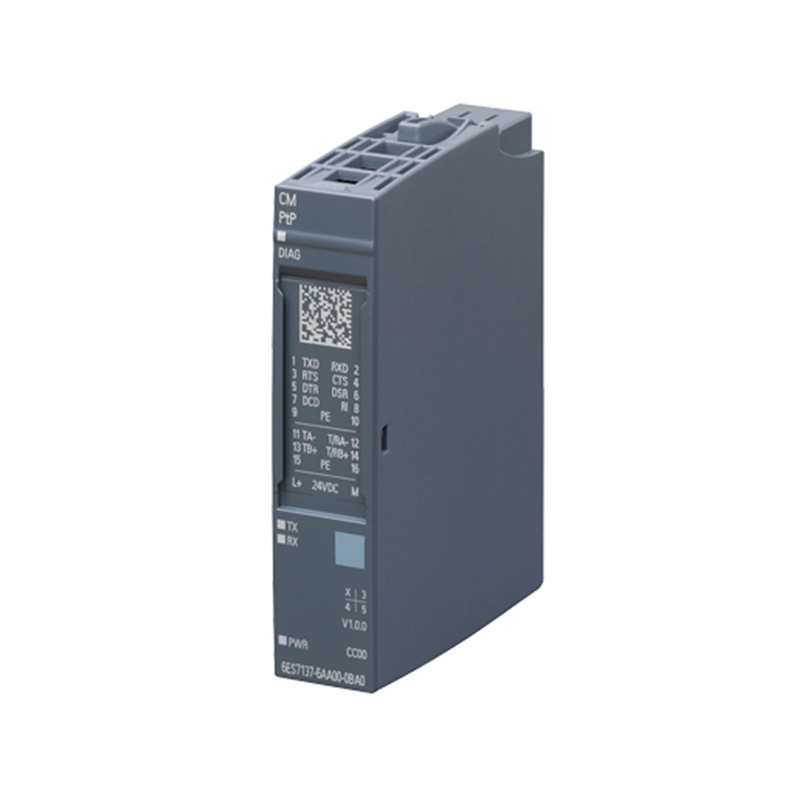

    SIMATIC ET 200SP CM PTP通信模块
    SIMATIC ET 200SP CM PTP通信模块是一款专为串行连接设计的通信模块,支持RS-422、RS-485和RS-232接口标准。该模块主要用于工业自动化系统中的数据通信,能够实现点对点(Point-to-Point)通信协议。它还支持Freeport、USS和MODBUS RTU协议,是构建复杂工业网络的理想选择。

    技术参数


    - 通信接口
    - 支持RS-422、RS-485、RS-232接口。
    - RS-232:最大传输速率115.2 kbit/s,最长电缆长度15米。
    - RS-485:最大传输速率250 kbit/s,最长电缆长度1200米(根据传输速度可能略有变化)。
    - RS-422:最大传输速率115.2 kbit/s,最长电缆长度1200米,支持4线全双工和多点连接。
    - 协议支持
    - Freeport协议:最大2 kbyte的报文长度,接收缓冲区最多24字节,发送缓冲区最多30字节。
    - Modbus RTU:主站地址范围1到247(扩展至65535),最多支持32个从站。
    - USS协议:适用于Modicon PLCs。
    - 电源要求
    - 额定电压:24 V DC
    - 电压范围:19.2 V DC至28.8 V DC
    - 反向极性保护:支持
    - 功耗
    - 最大电流消耗:35 mA
    - 功率损耗:典型值0.7 W
    - 存储容量
    - 电信号缓冲区:4 kbyte
    - 可缓存的报文数量:255个
    - 物理尺寸
    - 宽度:15 mm
    - 高度:73 mm
    - 深度:58 mm
    - 重量:约30克

    产品特点和优势


    - 多功能性:支持多种通信接口和协议,适应各种复杂工业环境。
    - 高可靠性:集成硬件断电保护,确保数据传输的稳定性和安全性。
    - 易于集成:通过STEP 7 TIA Portal和PROFIBUS进行配置,简化工程实施过程。
    - 环境适应性强:工作温度范围广,可适应极端条件下的安装和运行。

    应用案例和使用建议


    应用场景
    该通信模块广泛应用于工业自动化领域,例如:
    - 连接PLC控制系统与远程设备。
    - 实现多个传感器和执行器之间的数据交换。
    - 构建工厂自动化网络。
    使用建议
    - 确保RS-485总线的布线正确,避免电磁干扰。
    - 根据需要调整模块的工作模式,以充分利用其性能。
    - 在恶劣环境下使用时,需考虑适当的防护措施,如屏蔽电缆。

    兼容性和支持


    该模块可以与SIMATIC S7系列控制器(S7-300、S7-400、S7-1200和S7-1500)无缝对接,确保良好的兼容性和互操作性。制造商提供了全面的技术支持,包括固件更新服务,帮助用户解决各种技术问题。

    常见问题与解决方案


    - 问题1:模块无法正常工作。
    - 解决方案:检查供电电压是否符合要求,确认RS-485/422/232线缆连接无误。
    - 问题2:数据传输不稳定。
    - 解决方案:重新设置波特率和奇偶校验位,检查电缆长度和质量。

    总结和推荐


    综合评估
    SIMATIC ET 200SP CM PTP通信模块以其出色的兼容性、高性能和广泛的适用范围,在工业自动化领域具有显著优势。它的多功能性和稳定性使其成为许多关键应用的理想选择。
    推荐
    鉴于该模块的卓越性能和广泛应用前景,强烈推荐用于工业自动化项目。对于寻求可靠通信解决方案的工程师和技术人员来说,这款模块无疑是一个值得信赖的选择。

6ES71376AA010BA0参数

参数
最小工作供电电压 -
可编程类型 -
最大工作供电电压 -
长*宽*高 73mm*15mm*58mm
零件状态 在售
包装方式 盒装

6ES71376AA010BA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6ES71376AA010BA0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他可编程器件 SIEMENS/西门子 6ES71376AA010BA0 6ES71376AA010BA0数据手册

6ES71376AA010BA0封装设计

查看详情并下载
Symbol
Footprint
3D Model
