6ES71484PC000HA0

产品分类: 其他可编程器件
厂牌: SIEMENS/西门子
产品描述: 400V 480V DIN导轨安装
供应商型号: 982-6ES71484PC000HA0
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 其他可编程器件 6ES71484PC000HA0

6ES71484PC000HA0概述

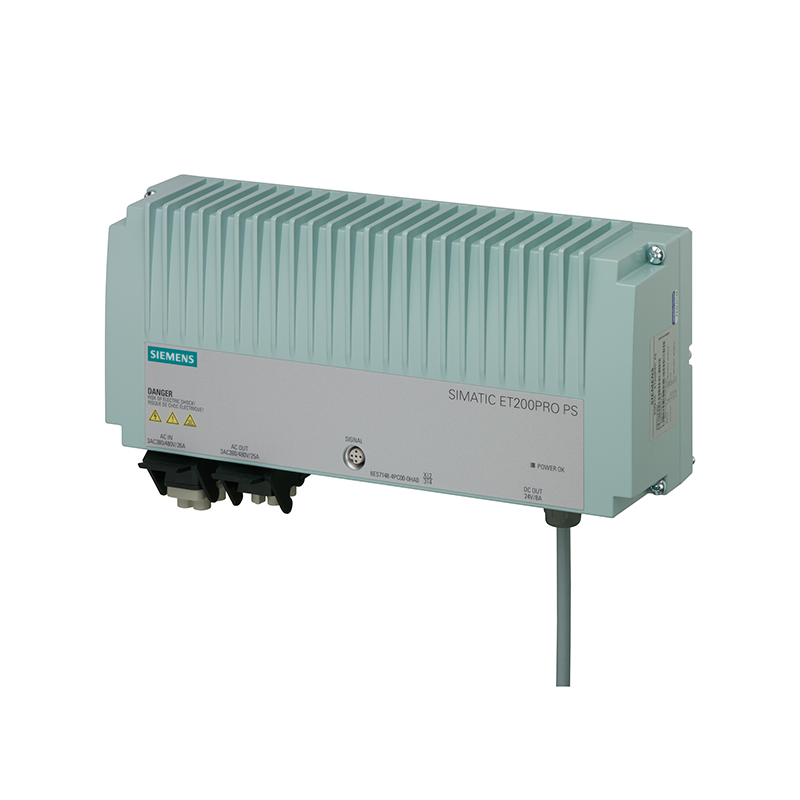

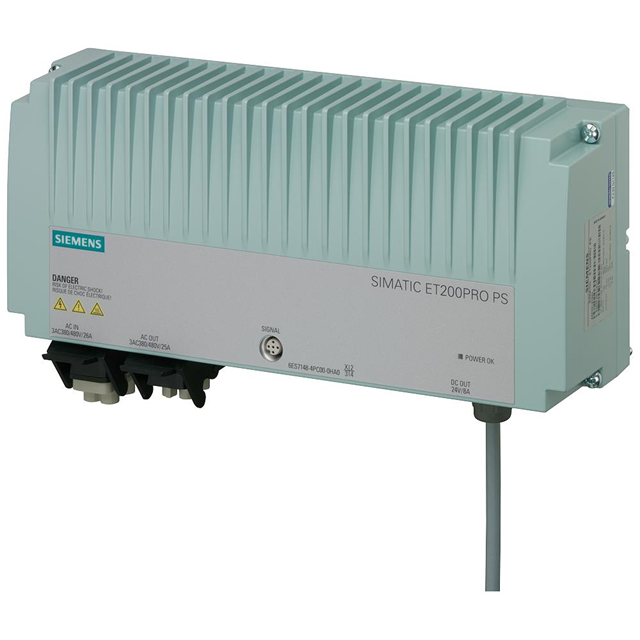

    SIMATIC ET200PRO PS/3AC/DC24V/8A/IP67 技术手册概述

    1. 产品简介


    SIMATIC ET200PRO PS/3AC/DC24V/8A/IP67 是一款应用于工业自动化领域的电源模块。它具备三相交流输入,通过内部调节将输入电压转换为稳定的直流输出电压。该电源模块主要用于SIMATIC ET200PRO分布式I/O系统中的电源供应,适用于各种工业现场环境。

    2. 技术参数


    - 输入
    - 输入电源类型:三相交流
    - 额定输入电压范围:400-480 V
    - 谐波限制:宽范围输入设计
    - 过压保护:内置压敏电阻
    - 输入电流:400 V时典型值为0.5 A
    - 瞬态电流限制:25°C时最大值为40 A
    - I2t 值:最大值为3.5 A²·s
    - 保险丝保护类型:T型4 A
    - 输出
    - 输出电压曲线:控制、隔离直流电压
    - 输出电压:额定值24 V
    - 输出电流:额定值8 A
    - 功率损耗:典型值25 W
    - 效率:88%
    - 残余纹波:最大200 mV
    - 电压峰值:最大250 mV
    - 短路保护:电子关断,自动重启
    - 额定负载下的响应延迟:最大1.5 s
    - 输出电压调整:不可调
    - 环境条件
    - 工作温度范围:-25 ... +55°C(自然对流)
    - 存储温度范围:-40 ... +70°C
    - 环境类别:气候等级3K3,5 … 95%无冷凝
    - EMC标准:EN 55022 Class A,EN 61000-6-2

    3. 产品特点和优势


    - 高效率:高达88%的转换效率,降低能耗。
    - 过载保护:内置过载和短路保护机制,确保系统安全稳定运行。
    - 坚固耐用:IP67防护等级,适合恶劣工业环境。
    - 快速响应:响应时间仅需1.5秒,适应动态变化需求。
    - 宽输入范围:可适应较宽的输入电压范围,提高系统适应性。

    4. 应用案例和使用建议


    - 应用案例:此电源模块广泛应用于制造业生产线上的自动化控制系统。例如,在钢铁制造厂中,它被用于提供稳定的电源,保证生产线的连续运作。
    - 使用建议:
    - 在安装时,确保正确连接电源线和信号线,避免错误接线导致的损坏。
    - 定期检查系统的输入电压,确保输入电压在规定范围内。
    - 配合其他电子元器件使用时,注意其电气特性的兼容性。

    5. 兼容性和支持


    - 兼容性:该电源模块设计与SIMATIC ET200PRO系列完全兼容。
    - 支持:Siemens公司提供详尽的技术支持和售后服务,包括安装指导、故障诊断和维修服务。

    6. 常见问题与解决方案


    - 问题1:设备启动时无输出。
    - 解决方案:检查输入电压是否在正常范围内,确认所有连接是否牢固。
    - 问题2:设备在高温环境下运行异常。
    - 解决方案:确保设备工作环境温度在允许范围内,并考虑增加散热措施。

    7. 总结和推荐


    综上所述,SIMATIC ET200PRO PS/3AC/DC24V/8A/IP67 是一款性能优越、可靠度高的电源模块,特别适合于需要稳定电源供应的工业自动化系统。它不仅具有高效能、高可靠性,而且能够在极端环境下保持稳定的性能表现。强烈推荐在需要高稳定性和高可靠性的工业环境中使用此款电源模块。

6ES71484PC000HA0参数

参数
最大工作供电电压 480V
最小工作供电电压 400V
可编程类型 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装
