6ES72221XF320XB0

产品分类: 其他可编程器件
厂牌: SIEMENS/西门子
产品描述: Digital Output SM 1222, 8 DO, Relay Changeover contact General information Product type designation SM 1222, DQ 8x Relay/2 A
供应商型号:
供应商:
标准整包数: 0
SIEMENS/西门子 其他可编程器件 6ES72221XF320XB0

6ES72221XF320XB0概述

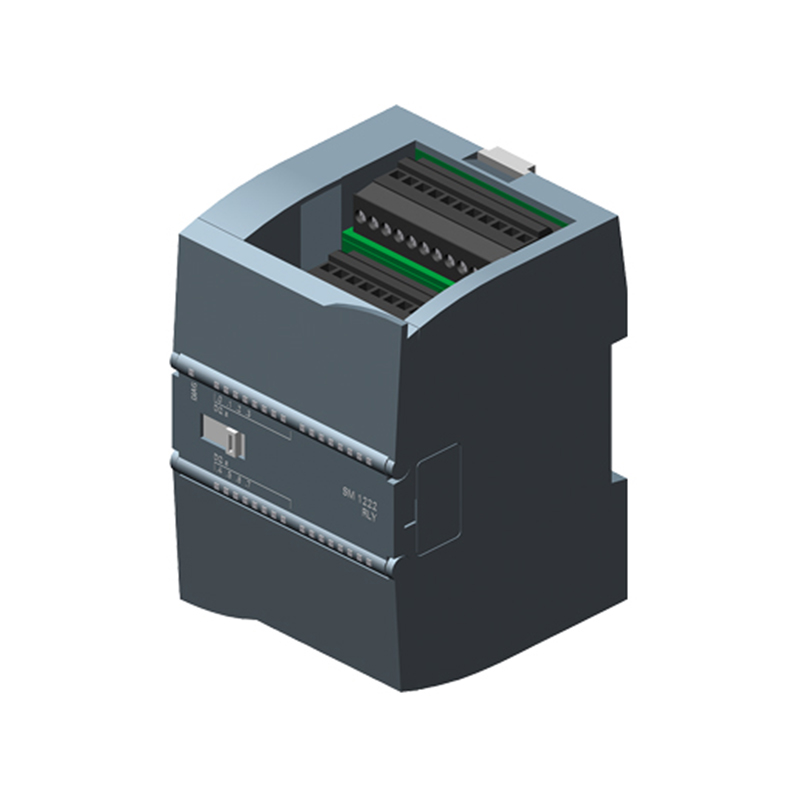

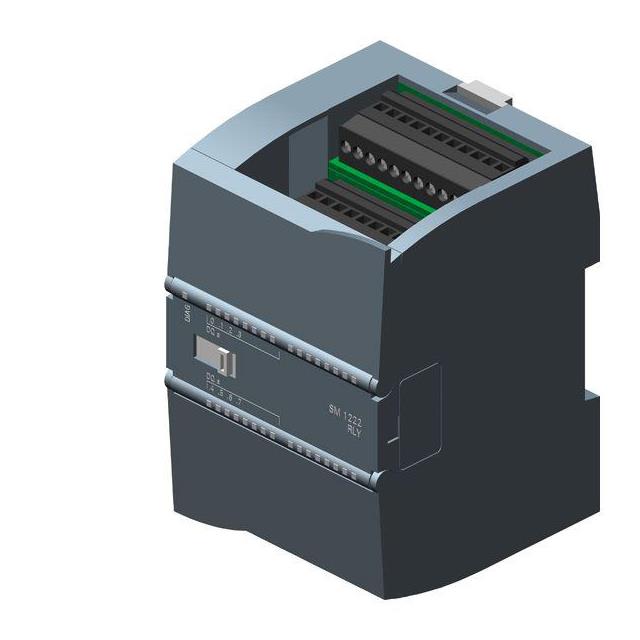

    SIMATIC S7-1200 数字输出模块 SM 1222 技术手册

    产品简介


    SIMATIC S7-1200 数字输出模块 SM 1222 是一款专为自动化控制设计的数字输出扩展模块。它包含8个继电器通道,每个通道的额定负载电流可达2A。适用于工业自动化、过程控制等领域,广泛应用于需要高压和高电流输出的应用场合。

    技术参数


    | 参数项 | 规格 |

    | 产品型号 | SM 1222, DQ 8x relay/2 A |
    | 输入电压范围(直流) | 20.4V 至 28.8V |
    | 背板总线输入电流 | 最大 140mA(5V DC) |
    | 输出通道数 | 8个 |
    | 输出电压(直流) | 5V DC 至 30V DC |
    | 输出电压(交流) | 5V AC 至 250V AC |
    | 输出电流(信号“1”时) | 2A |
    | 短路保护 | 需外部提供 |
    | 输出延迟时间(电阻负载下) | “0”到“1”,最大 10ms;“1”到“0”,最大 10ms |
    | 连续工作温度范围(水平安装) | -20°C 至 60°C |
    | 存储/运输温度范围 | -40°C 至 70°C |
    | 继电器操作寿命(机械上) | 1000万次 |
    | 额定负载电压(继电器线圈) | 24V DC |

    产品特点和优势


    SIMATIC S7-1222 具有以下几个显著特点:
    - 高可靠性:具备优良的继电器设计,能够承受高达1000万次的操作循环。
    - 安全保护:虽然不包含内置短路保护,但可以通过外接保护装置确保电路的安全运行。
    - 广泛的电压适应性:支持从5V到250V的输出电压范围,适用于多种不同应用环境。
    - 强大的负载能力:每个继电器通道可以承受高达2A的连续电流,适合高压、大功率负载的控制需求。

    应用案例和使用建议


    应用案例:SIMATIC S7-1222 模块通常用于工厂自动化控制系统中,例如机械臂的驱动控制、灯具控制以及其他需要高压、高电流输出的场合。
    使用建议:在实际应用中,如果需要使用较高频率的切换操作,建议使用额外的保护措施来防止电流过载。此外,考虑到模块的散热问题,在高温环境下建议减少同时激活的输出点数量以避免模块过热。

    兼容性和支持


    SIMATIC S7-1222 数字输出模块与西门子其他S7-1200系列的产品兼容,便于集成到现有系统中。厂商提供了详尽的技术文档和专业客服支持,帮助客户快速解决问题并确保系统的稳定运行。

    常见问题与解决方案


    - 问题:模块无法正常启动。
    - 解决办法:检查电源电压是否在规定的范围内,并确认连接正确无误。
    - 问题:频繁出现短路现象。
    - 解决办法:考虑添加适当的外部短路保护装置,并确保负载适配。

    总结和推荐


    总体来看,SIMATIC S7-1222 是一款可靠的数字输出模块,特别适合需要高电流输出的工业自动化应用场景。尽管其本身没有内置短路保护,但通过合理配置,它可以成为高效且稳定的控制系统的一部分。我们强烈推荐在相关应用场合使用此产品,以获得最佳的自动化控制体验。

6ES72221XF320XB0参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

6ES72221XF320XB0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6ES72221XF320XB0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他可编程器件 SIEMENS/西门子 6ES72221XF320XB0 6ES72221XF320XB0数据手册

6ES72221XF320XB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
