6ES72314HA300XB0

产品分类: 其他可编程器件
厂牌: SIEMENS/西门子
产品描述: Siemens PLC输入输出模块 PLC输入输出模块, 模拟、差分输入, 用于SIMATIC S7-1200
供应商型号: 3473-6ES72314HA300XB0-ND
供应商: Digi-Key
标准整包数: 1
SIEMENS/西门子 其他可编程器件 6ES72314HA300XB0

6ES72314HA300XB0概述

    SIMATIC S7-1200 SB 1231 模拟输入模块技术手册

    1. 产品简介

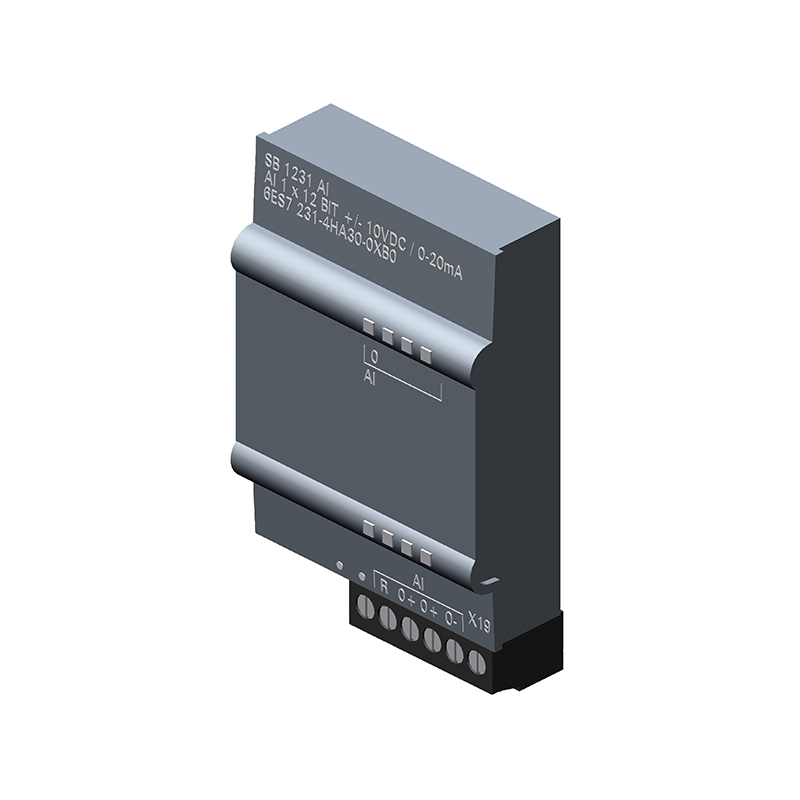

    SIMATIC S7-1200 SB 1231 是一款高性能模拟输入模块,属于SB 1231系列。这款模块主要用于自动化控制系统中的信号采集,能够处理多种模拟信号输入,适用于工业自动化、过程控制等领域。它特别适用于需要高精度和高可靠性的场合。

    2. 技术参数


    - 产品型号: SB 1231, AI 1x12 bit
    - 供电电压: 直流 24V
    - 输入电流: 从背板总线输入 5V DC,典型值 55 mA
    - 功率损耗: 典型值 0.4W
    - 模拟输入
    - 输入通道数: 1
    - 输入类型: 电流或电压差分输入
    - 输入电压范围(破坏极限):
    - 电流输入: ±35V
    - 电压输入: ±35V
    - 输入电流范围(破坏极限):
    - 电压输入: 40mA
    - 电流输入: 40mA
    - 周期时间(所有通道): 最大 156.25µs;400Hz抑制
    - 输入范围(额定值),电压:
    - -10V 至 +10V: 是;输入阻抗 ≥9MΩ
    - -2.5V 至 +2.5V: 是;输入阻抗 ≥9MΩ
    - -5V 至 +5V: 是;输入阻抗 ≥9MΩ
    - 输入范围(额定值),电流:
    - 0至20mA: 是;输入阻抗 ≥250Ω
    - 干扰电压抑制:
    - 对于干扰频率 f1 在 Hz 的 40dB,直流至 60Hz
    - 测量原理: 积分
    - 误差/准确性:
    - 温度误差(相对于输入范围),+/-25°C: ±0.3%,至 55°C: ±0.6%
    - 认证:
    - CE标记
    - CSA批准
    - UL批准
    - cULus
    - FM批准
    - RCM(原C-TICK)
    - KC批准
    - 船舶认证

    3. 产品特点和优势


    SIMATIC S7-1200 SB 1231 模拟输入模块具备多项独特功能和优势,具体如下:
    - 高精度和可靠性:提供12位分辨率的模拟输入,支持±10V直流电压和0-20mA电流输入,确保高精度的数据采集。
    - 广泛的输入范围:可处理从±10V到0-20mA的各种输入信号,适用于多种工业应用场景。
    - 抗干扰能力:具有40dB的干扰电压抑制能力,从直流到60Hz频率范围内均可有效抑制干扰。
    - 全面的诊断功能:包括报警、诊断功能及指示LED,便于实时监控和维护。
    - 认证齐全:通过CE、CSA、UL等多项国际认证,保证产品质量和安全性。

    4. 应用案例和使用建议


    应用案例:
    1. 工业自动化控制:SB 1231模块可以集成到S7-1200系统中,用于自动化生产线上的温度、压力和流量等参数的监测。
    2. 过程控制系统:用于化工厂、食品加工厂等流程控制中的传感器信号采集,实现精确控制。
    使用建议:
    - 在安装过程中确保接地良好,避免干扰影响。
    - 在实际应用中,根据具体需求选择合适的输入范围和分辨率。
    - 定期进行系统诊断检查,确保数据采集的准确性和可靠性。

    5. 兼容性和支持


    - 兼容性:SB 1231模块可以无缝集成到SIMATIC S7-1200系列的自动化系统中,与其他电子元器件和设备具有良好的兼容性。
    - 支持和维护:西门子公司提供全方位的技术支持和服务,包括详细的安装指南、操作手册和技术咨询。

    6. 常见问题与解决方案


    - 问题1: 输入信号不稳定
    - 解决方案: 检查信号线是否接触不良,确保连接稳固。同时,检查电源电压是否符合要求。

    - 问题2: 数据采集精度低
    - 解决方案: 检查输入范围设置是否正确,确保选用适合当前信号的输入范围。同时,检查接地点是否稳定。

    7. 总结和推荐


    综上所述,SIMATIC S7-1200 SB 1231 模拟输入模块以其高精度、广泛的应用范围和强大的兼容性,在工业自动化和过程控制领域展现出极高的竞争力。它不仅具备卓越的技术性能,还提供了完善的诊断和维护支持。因此,强烈推荐在需要高精度模拟信号采集的应用中使用该模块。

6ES72314HA300XB0参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 62mm*38mm*21mm
零件状态 在售
包装方式 盒装

6ES72314HA300XB0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6ES72314HA300XB0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他可编程器件 SIEMENS/西门子 6ES72314HA300XB0 6ES72314HA300XB0数据手册
