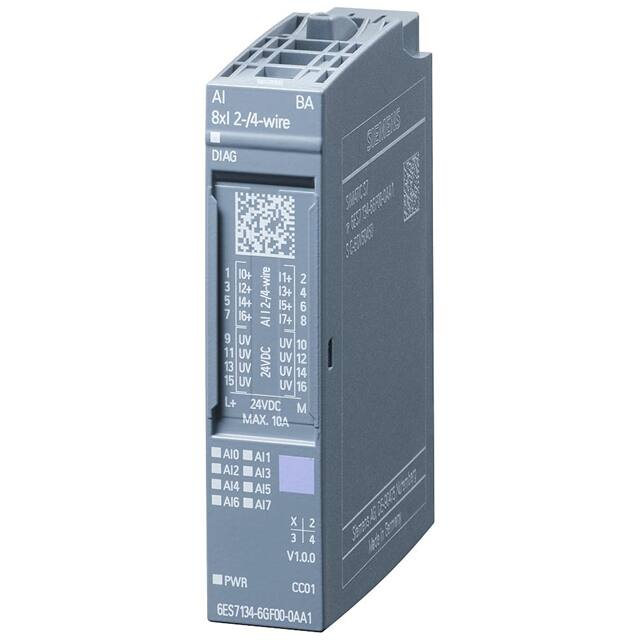

6ES71346GF000AA1

产品分类: 其他可编程器件
厂牌: SIEMENS/西门子
产品描述: Siemens 输入装置 输入装置, SIMATIC ET 200SP系列, 模拟输入
供应商型号: 3473-6ES71346GF000AA1-ND
供应商: Digi-Key
标准整包数: 1
SIEMENS/西门子 其他可编程器件 6ES71346GF000AA1

6ES71346GF000AA1概述


    产品简介


    产品类型: SIMATIC ET 200SP 模拟输入模块
    主要功能: 该模块是一款适用于BU类型的AI 8XI 2-/4线基础模拟输入模块,具备模块诊断功能。每个通道支持多种电流输入范围,如0到20mA、-20mA到+20mA及4mA到20mA。
    应用领域: 广泛应用于工业自动化控制系统,尤其适合需要高精度测量的应用场景,如工厂自动化、过程控制和数据采集系统。

    技术参数


    - 电源要求:
    - 额定值(直流):24V
    - 工作电压范围:19.2V至28.8V
    - 反极性保护:是
    - 输入特性:
    - 输入电流:最大25mA(不包含传感器供电)
    - 编码器供电:24V
    - 最大输出电流:0.7A
    - 功耗:典型值为0.7W(不含编码器供电)
    - 分辨率与采样率:
    - 最高分辨率为16位(含符号)
    - 通道时间(最小):1ms
    - 干扰电压抑制:16.67Hz、50Hz、60Hz和4800Hz
    - 转换时间:0.625ms(18.75ms含信号处理时间)
    - 误差范围:
    - 线性误差(相对于输入范围):±0.01%
    - 温度误差(相对于输入范围):±0.005%/K
    - 交叉干扰:≥50dB
    - 环境条件:
    - 操作温度范围:水平安装时为-30°C至60°C;垂直安装时为-30°C至50°C
    - 海拔高度:最高5000米(海拔>2000米需参考手册)

    产品特点和优势


    该模块设计用于高精度模拟量信号采集,具有以下显著特点:
    - 多功能集成: 支持8个单端模拟输入,可覆盖广泛的电流测量范围。
    - 诊断功能: 内置诊断LED指示灯,便于监控运行状态。
    - 宽温域适应: 能够在极端环境下稳定运行。
    - 精准测量: 极低的线性误差和温度误差保证了出色的测量精度。

    应用案例和使用建议


    应用场景:
    在石化、冶金等行业,此模块可用于精确监测各类工艺流程中的压力、流量等物理量的变化。
    使用建议:
    1. 安装时应确保电源电压稳定在19.2V至28.8V之间,避免电源波动对测量结果造成影响。
    2. 若需要连接信号编码器,建议采用4线方式以减少信号干扰,同时保证足够的负载能力。
    3. 定期检查输入电流是否超出允许范围,及时调整配置以保持最佳测量效果。

    兼容性和支持


    - 兼容性: 适用于SIMATIC ET 200SP系列控制器的多种底座类型(A0、A1),支持PROFIBUS和PROFINET通信协议。
    - 技术支持: 用户可通过西门子官方渠道获取详细的技术文档和专业咨询,确保设备的正常运行。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 供电电压不稳定导致模块无法启动 | 检查并调整电源电压至指定范围内 |
    | 读数异常偏高或偏低 | 确认输入信号范围是否正确设置,检查连接线路是否完好 |
    | 诊断LED无响应 | 重启模块后重新检测 |

    总结和推荐


    SIMATIC ET 200SP AI 8XI 2-/4线基础模拟输入模块以其高精度、可靠性和易用性成为工业自动化领域的重要组成部分。无论是复杂的工业生产还是精密的科研实验,它都展现出卓越的表现。我们强烈推荐这款产品给那些追求高效准确测量的客户。

6ES71346GF000AA1参数

参数
最大工作供电电压 -
最小工作供电电压 -
可编程类型 -
长*宽*高 73mm*15mm*58mm
零件状态 在售
包装方式 散装

6ES71346GF000AA1厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6ES71346GF000AA1数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他可编程器件 SIEMENS/西门子 6ES71346GF000AA1 6ES71346GF000AA1数据手册

6ES71346GF000AA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
