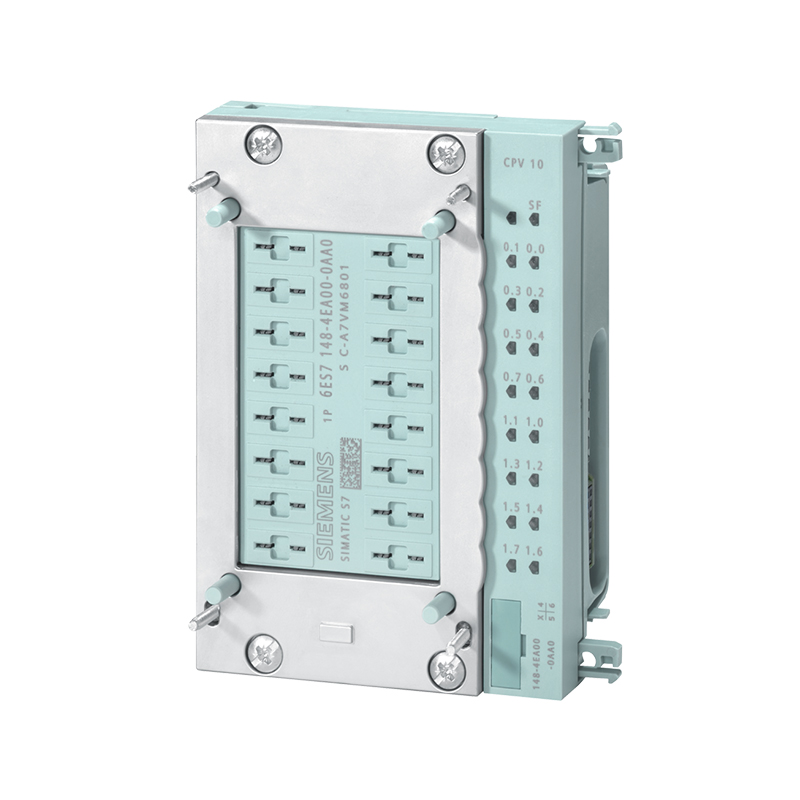

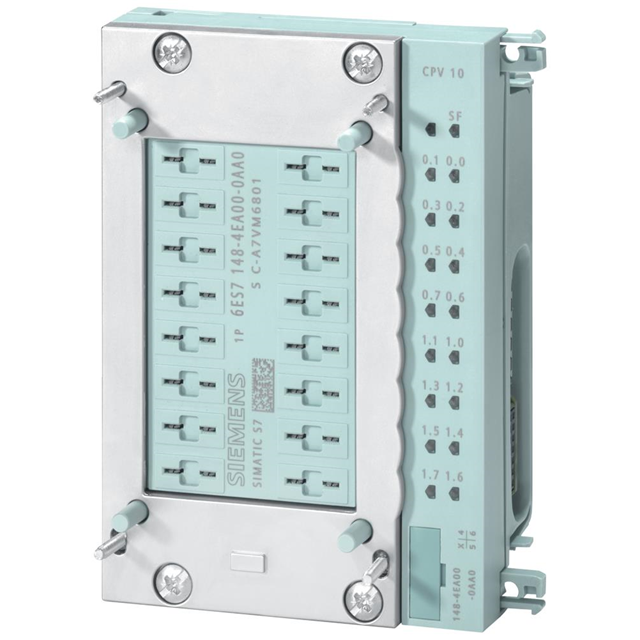

6ES71484EA000AA0

产品分类: 其他可编程器件
厂牌: SIEMENS/西门子
产品描述: Siemens PLC扩展模块 PLC扩展模块, 数字输出, 用于et 200 pro
供应商型号: 982-6ES71484EA000AA0
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 其他可编程器件 6ES71484EA000AA0

6ES71484EA000AA0概述

    SIMATIC DP 电子元器件技术手册

    产品简介


    SIMATIC DP 是一款专为 ET 200 PRO 设计的气动接口模块,适用于与费斯托(Festo)阀终端 CPV-10 进行耦合。它配备了 16 个数字输出通道,能够连接多达 16 个阀门,主要用于工业自动化控制系统中的气动控制。SIMATIC DP 采用 DC 电源供电,具备短路保护和反向极性保护功能,确保了其在恶劣环境下的稳定运行。

    技术参数


    - 供电电压
    - 额定值(DC):24 V
    - 短路保护:是
    - 反向极性保护:是
    - 输入电流
    - 来自负载电压 2L+:最大 300 mA(含阀门)
    - 来自背板总线 3.3 V DC:最大 25 mA
    - 功率损耗
    - 典型值:2.6 W
    - 地址范围
    - 每个模块的最大地址空间:2 字节
    - 数字输出
    - 数字输出数量:16
    - 负载电阻范围:下限 500 Ω,上限 2500 Ω
    - 输出电流(信号“1”):
    - 额定值:12 mA
    - 可用范围(最小):11 mA
    - 可用范围(最大):15 mA
    - 切换频率
    - 带感性负载时:最大 25 Hz
    - 总输出电流
    - 所有安装位置(最高 55°C):最大 250 mA(仅到 50°C,由阀门限制)
    - 诊断功能
    - 故障诊断:是
    - 故障报警:是
    - 诊断信息可读:是
    - 故障指示灯:红色(故障 SF),绿色(状态指示)
    - 气动接口
    - 可连接阀门数量:最多 16
    - 工作压力范围:最低 3 bar,最高 8 bar
    - 额定流量:400 l/min
    - 阀切换时间
    - 从“0”到“1”:17 ms
    - 从“1”到“0”:25 ms
    - 参数
    - 故障负载电压 2L+
    - 不响应 CPU/主站 STOP
    - 电位分离
    - 背板总线与所有其他电路组件之间:是
    - 数字输出与背板总线之间:是
    - 绝缘测试:707 V DC(型式测试)

    - 标准、认证
    - 适合用于安全相关脱扣的标准模块
    - 性能等级(ISO 13849-1):PL d
    - 分类(ISO 13849-1):Cat. 3
    - 安全完整性等级(IEC 62061):SIL 2
    - 尺寸
    - 宽度:90 mm
    - 高度:130 mm
    - 深度:47 mm

    产品特点和优势


    SIMATIC DP 拥有多种特点和优势:
    - 高可靠性:具备短路保护和反向极性保护,确保其在复杂环境中稳定运行。
    - 灵活性:可连接多达 16 个阀门,满足多样化的应用需求。
    - 诊断功能:内置故障诊断系统,能够在出现异常时及时报警,方便维护。
    - 宽泛的工作条件:支持宽广的工作温度范围(最高 55°C)和压力范围(3 bar 至 8 bar)。
    - 快速切换:快速的阀门切换能力,适用于需要高速反应的应用场景。

    应用案例和使用建议


    SIMATIC DP 广泛应用于工业自动化控制领域,特别适合于要求高可靠性的气动控制系统。例如,在自动装配线、物料搬运系统、包装机等领域有着广泛的应用。
    使用建议:
    1. 在安装前,确保了解并满足电源电压和负载电压的要求。
    2. 定期检查设备的工作状态,尤其是诊断功能的报警信息,及时处理可能的故障。
    3. 遵循正确的布线和安装步骤,以避免可能的电气问题。
    4. 对于复杂的系统集成,建议与专业工程师合作,确保系统的整体性能和安全性。

    兼容性和支持


    SIMATIC DP 兼容大多数标准模块,可以轻松集成到现有的控制系统中。西门子公司提供全面的技术支持和维护服务,包括软件更新、故障排除和技术文档等。

    常见问题与解决方案


    1. Q: 设备无法启动?
    - A: 检查电源连接是否正确,确认负载电压和电源电压是否匹配。

    2. Q: 设备频繁报警?
    - A: 查看诊断信息,确认是否有故障状态,必要时更换部件或进行维修。

    3. Q: 输出电流不稳定?
    - A: 确认输出负载是否符合规定范围,调整输出电流至合适范围。

    总结和推荐


    SIMATIC DP 是一款集可靠性、灵活性和多功能性于一体的高性能气动接口模块。它的多种优势使其在工业自动化领域具有显著的竞争优势。综合考虑其稳定性和广泛的适用性,强烈推荐用于各类气动控制系统的设计与应用。

6ES71484EA000AA0参数

参数
最小工作供电电压 -
可编程类型 -
最大工作供电电压 -
长*宽*高 130mm*90mm*47mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装
