6ES71346GB000BA1

产品分类: 其他可编程器件
厂牌: SIEMENS/西门子
产品描述: Siemens 模拟输入模块 模拟输入模块, I/O SYSTEM 750系列, 模拟输入
供应商型号: 3473-6ES71346GB000BA1-ND
供应商: Digi-Key
标准整包数: 1
SIEMENS/西门子 其他可编程器件 6ES71346GB000BA1

6ES71346GB000BA1概述

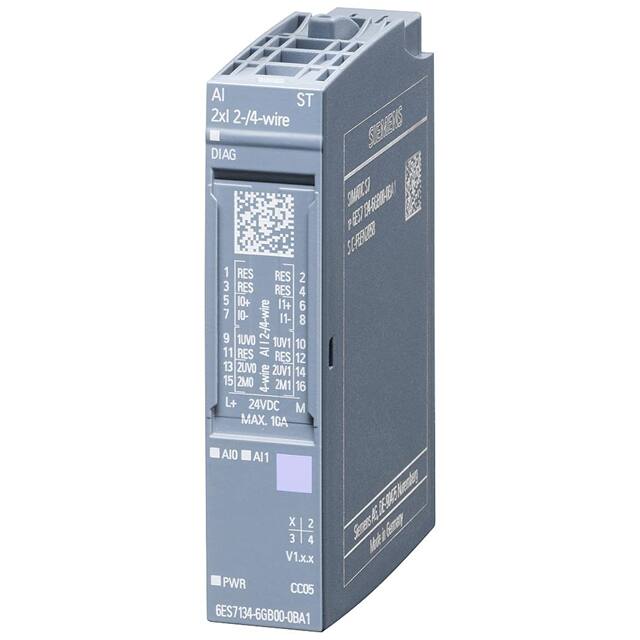

    SIMATIC ET 200SP AI 2xI 2-/4-wire Standard 模拟输入模块

    产品简介


    SIMATIC ET 200SP AI 2xI 2-/4-wire Standard 是一款专为工业自动化设计的模拟输入模块,主要用于测量和处理电流信号(如0到20mA、-20mA到+20mA和4mA到20mA)。该模块具备两个独立的模拟输入通道,能够通过两种不同的连接方式(两线制和四线制)进行信号采集,适用于多种工业应用场景,包括但不限于过程控制、传感器监测等领域。

    技术参数


    - 产品型号: 6ES7134-6GB00-0BA1
    - 硬件功能状态: FS04
    - 固件版本: 支持固件更新
    - 支持的底座单元类型: A0, A1
    - 颜色编码: CC05
    - 输入电压: 24V (额定值)
    - 供电范围: 19.2V 至 28.8V
    - 反向极性保护: 是
    - 最大电流消耗: 45mA(不含传感器供电)
    - 电流输入测量范围:
    - 0到20mA: 15位
    - -20mA到+20mA: 16位(带符号)
    - 4mA到20mA: 15位
    - 通道数: 2个
    - 可编程分辨率: 最高16位
    - 测量原理: Σ-Δ方法
    - 温度误差: 相对于输入范围,±0.005%/K
    - 交叉串扰: ≥-50dB
    - 线性误差: 相对于输入范围,±0.01%
    - 重复精度: 在稳态下,相对于输入范围,±0.05%(25°C)
    - 隔离度:
    - 通道间隔离:否
    - 通道与背板总线隔离:是
    - 通道与电子装置电源隔离:是
    - 允许的输入电压差: 10Vpp
    - 干扰抑制:
    - 系列模式干扰(峰值 < 输入范围的额定值):≥70dB
    - 共模电压:最大10V
    - 共模干扰:≥90dB

    产品特点和优势


    SIMATIC ET 200SP AI 2xI 2-/4-wire Standard 模拟输入模块具备以下显著特点:
    - 高精度: 高达16位的分辨率和低至±0.01%的线性误差确保了高精度的测量。
    - 宽测量范围: 能够覆盖常见的电流输入范围(如0到20mA、-20mA到+20mA和4mA到20mA),适应不同应用场景。
    - 隔离特性: 模块内部和外部电路间的有效隔离设计提高了系统的可靠性和抗干扰能力。
    - 模块化设计: 易于安装和维护,支持多种底座单元类型,灵活适用于不同场合。

    应用案例和使用建议


    - 工业控制系统: 可用于工厂自动化系统中,实时监控生产线上的关键参数。
    - 环境监测: 适用于对温度、压力等参数进行精确测量的应用场景。
    - 过程控制: 用于石油、化工等行业中的连续生产过程控制。
    - 优化方案: 为了获得更佳的性能,建议定期进行校准以保持测量精度;同时,在强电磁环境下应采取额外的防护措施以增强抗干扰能力。

    兼容性和支持


    - 兼容性: 与西门子的其他模块和控制器具有良好的兼容性,如SIMATIC S7-1200/1500系列控制器。
    - 技术支持: 西门子提供全面的技术支持服务,包括安装指导、故障排查及软件升级等。

    常见问题与解决方案


    - 问题1: 无法正常启动。
    - 解决办法: 检查供电电压是否在允许范围内,确认接线无误。
    - 问题2: 测量值不准确。
    - 解决办法: 检查是否存在干扰源,并尝试调整过滤设置;必要时重新校准模块。
    - 问题3: 故障指示灯亮起。
    - 解决办法: 根据诊断信息定位具体问题,如短路、断线等,并及时排除故障。

    总结和推荐


    综上所述,SIMATIC ET 200SP AI 2xI 2-/4-wire Standard 模拟输入模块凭借其高精度、宽测量范围、可靠的隔离特性和灵活的模块化设计,在工业自动化领域表现出色。如果您需要一款稳定可靠的模拟输入模块来满足各种工业应用需求,该产品无疑是理想选择。

6ES71346GB000BA1参数

参数
最小工作供电电压 -
可编程类型 -
最大工作供电电压 -
长*宽*高 73mm*15mm*58mm
零件状态 在售
包装方式 盒装
