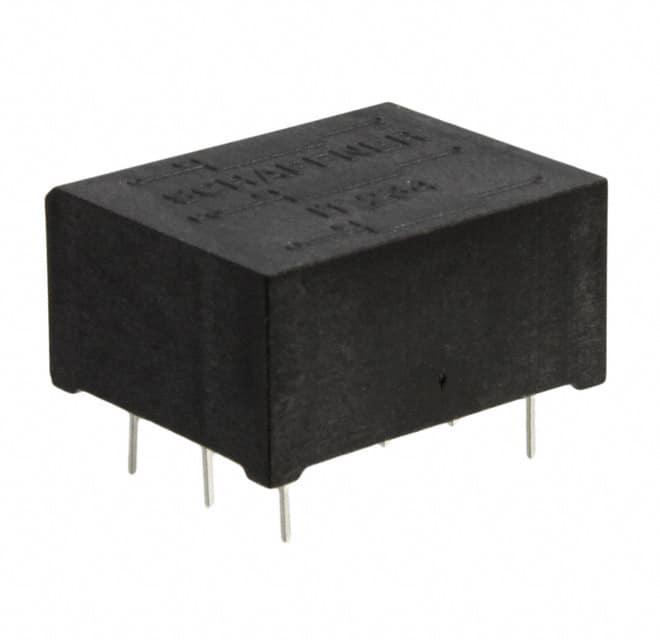

IT 239

产品分类: 脉冲变压器
厂牌: SCHAFFNER
产品描述: 1:1 Data/Voice Coupling 3mH 通孔安装 27mm*22.5mm*13.7mm
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 脉冲变压器 IT 239

IT 239概述

    Pulse Transformers IT系列技术手册解析

    产品简介


    Pulse Transformers IT系列是专为脉冲信号传输而设计的电子元器件,适用于驱动电路、电源供应、功率转换器、频率转换器等多种应用场景。这些变压器具有单匝次级绕组,提供电磁隔离,允许高达8 kV的电压耐受能力,最大点火电流可达3 A。通过选择不同比例的绕组,用户可以根据具体需求定制合适的脉冲变压器。

    技术参数


    | 参数 | 值 |

    | 额定工作电压 | 最大3000 V |
    | 工作频率 | 最大40 kHz(数据传输时可至500 kHz) |
    | 点火电流 | 0.1至3 A @ 40°C |
    | 上升时间 | 0.3至2.3 µs |
    | 测试电压 | 上限/50 Hz/2秒(根据VDE 110b) |
    | 最大局部放电电压 | 1.5倍Unom |
    | 温度范围(运行和存储)| -25°C至+70°C(25/70/21) |
    | 阻燃性 | 相当于UL 94 V-0材料 |

    产品特点和优势


    1. 电磁隔离:实现驱动电路与功率电路之间的完全隔离,提高系统安全性。
    2. 高电压耐受:高达8 kV的电压耐受能力,确保在高压环境下稳定工作。
    3. 电压缩放:允许点火电流范围为0.1至3 A,适合各种应用需求。
    4. 自定义版本:可根据客户需求提供带接地屏蔽或真空灌封的特殊版本。
    5. 低局部放电效应:确保系统稳定性,减少干扰。
    6. 安装方式灵活:支持通过孔式或快速连接型安装,适应不同应用场景。

    应用案例和使用建议


    1. 驱动电路:常用于电机驱动器和逆变器等应用中,确保驱动信号的准确传递。
    2. 电源供应:用于通信设备、医疗设备等电源模块,保证供电质量。
    3. 功率转换器:适合用于太阳能逆变器等,提高转换效率。
    4. 频率转换器:在电信基础设施中广泛使用,确保信号传输的可靠性。
    5. 开关应用:适用于工业自动化和机器人等领域,确保开关操作的安全性。
    使用建议:为了确保最佳性能,建议用户根据应用需求选择合适的点火电流和绕组比例。在使用过程中,注意温度范围内的正确安装和维护,以避免因过热引起的性能下降。

    兼容性和支持


    IT系列脉冲变压器支持广泛的点火电流和电压范围,兼容大多数标准接口。Schaffner公司提供详尽的技术支持和售后服务,帮助客户解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 如何处理脉冲变压器的局部放电问题?
    - 使用带接地屏蔽的版本可以显著降低局部放电效应。
    2. 如何应对高温环境下的稳定性问题?
    - 在高温环境下,选择符合UL 94 V-0阻燃等级的产品,并确保良好的散热措施。
    3. 如果需要更高的点火电流怎么办?
    - 可以选择更高点火电流型号的脉冲变压器,或咨询制造商定制特殊规格的产品。

    总结和推荐


    IT系列脉冲变压器凭借其出色的电磁隔离能力、高电压耐受能力和宽广的应用范围,在众多行业中表现出色。其独特的设计和高性能参数使其成为各类驱动电路和电源系统中不可或缺的重要元件。鉴于其广泛的应用前景和卓越的性能表现,强烈推荐IT系列脉冲变压器作为关键电子元件的选择。

IT 239参数

参数
匝数比 1:1
ET(伏特-时间) -
电感值 3mH
变压器类型 Data/Voice Coupling
长*宽*高 27mm*22.5mm*13.7mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘
