IT 370

产品分类: 脉冲变压器
厂牌: SCHAFFNER
产品描述: 1:1 Data/Voice Coupling 300μH 通孔安装 27mm*32.2mm*23.7mm
供应商型号:
供应商:
标准整包数: 0

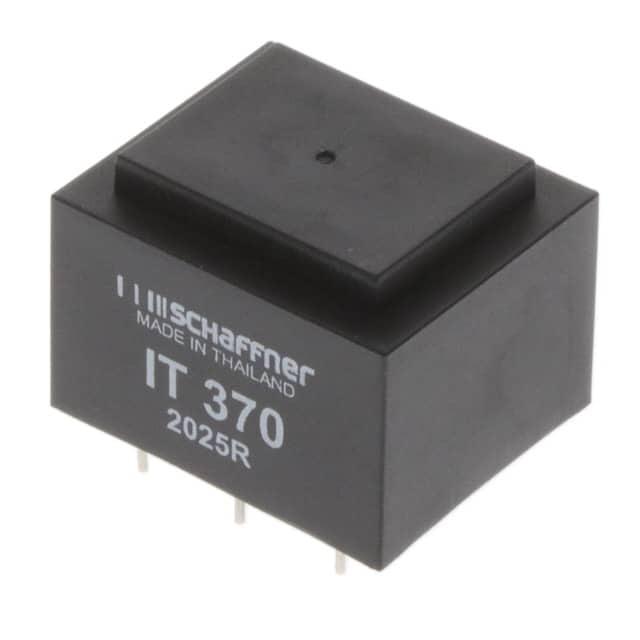

SCHAFFNER 脉冲变压器 IT 370

IT 370概述

    # Pulse Transformers: IT Series

    产品简介


    Pulse变压器是一种用于门驱动电路和其他电源转换应用的电子元件。该系列(IT系列)脉冲变压器采用单次二次绕组设计,可实现驱动电路和功率电路之间的电隔离。这种隔离是通过高压耐受能力来实现的,能够在高达8 kV的电压下保持稳定。该产品特别适用于高频信号传输和转换应用,如电源供应、电力转换器、频率转换器和开关应用等。

    技术参数


    - 额定工作电压:最高可达3000 V
    - 工作频率:最大为40 kHz;数据传输时可达500 kHz
    - 输出引脚:直流至40 kHz
    - 点火电流:0.1到3 A @ 40°C
    - 上升时间:0.3到2.3 μs
    - 测试电压:最大为Up/50 Hz/2秒,符合VDE 110b标准
    - 最大部分放电电压:1.5 x 额定电压
    - 温度范围:-25°C到+70°C
    - 阻燃等级:对应UL 94 V-0材料

    产品特点和优势


    1. 电隔离:提供高达8 kV的电压隔离能力。
    2. 高耐压:能够承受高压差,适用于高压信号传输。
    3. 可选接地屏蔽:提供额外的电磁干扰保护。
    4. 真空灌封:减少部分放电效应,提高稳定性。
    5. 低部分放电效应:确保信号传输的质量。
    6. 多种安装方式:支持PCB通孔安装或快接端子连接。

    应用案例和使用建议


    典型应用
    - 门驱动电路
    - 电源供应
    - 电力转换器
    - 频率转换器
    - 开关应用
    - DC/DC转换器
    - 高速数据传输中的线耦合变压器
    使用建议
    在选择合适的IT系列脉冲变压器时,需要根据具体的应用需求来决定,例如点火电流、输入/输出电压和变比等参数。例如,在高速数据传输系统中,可以选择具有更高频率响应和更低部分放电效应的产品。对于需要高可靠性的应用场景,建议选择具有接地屏蔽的产品以提高抗干扰性能。

    兼容性和支持


    - 与多种电子元器件和设备兼容。
    - 厂商提供详细的技术支持和维护信息,帮助客户进行产品选型和应用。

    常见问题与解决方案


    - Q: 在高频环境下工作是否会降低寿命?
    A: 高频环境下,适当的散热措施可以延长产品寿命。同时,使用符合UL 94 V-0阻燃等级的材料也提高了产品的安全性。
    - Q: 如何避免部分放电效应?
    A: 选择具备真空灌封工艺的产品,减少部分放电效应,提高信号传输质量。
    - Q: 变比如何选择?
    A: 根据具体应用需求选择合适的变比,例如在DC/DC转换器中,选择合适的变比可以更好地匹配输入输出电压。

    总结和推荐


    IT系列脉冲变压器凭借其优秀的电隔离能力和广泛的适用性,成为市场上的一大亮点。它们在门驱动电路和高速数据传输中表现出色,尤其适用于需要高压和高可靠性要求的应用场合。尽管价格可能较高,但其卓越的性能和长寿命使其成为理想的选择。综上所述,推荐使用IT系列脉冲变压器。

IT 370参数

参数
匝数比 1:1
ET(伏特-时间) -
电感值 300μH
变压器类型 Data/Voice Coupling
长*宽*高 27mm*32.2mm*23.7mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

IT 370厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

IT 370数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 脉冲变压器 SCHAFFNER IT 370 IT 370数据手册

IT 370封装设计

查看详情并下载
Symbol
Footprint
3D Model
