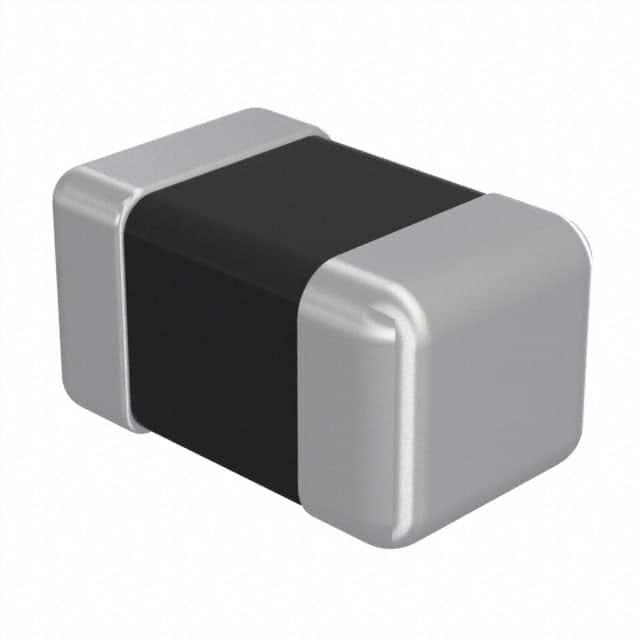

CIC21J121NE

产品分类: 磁珠
厂牌: SAMSUNG
产品描述: 2.5A 120Ω@100MHz 50mΩ 0805 贴片安装 2mm*1.25mm*1.1mm
供应商型号: 1276-6373-2-ND
供应商: Digi-Key
标准整包数: 1
SAMSUNG 磁珠 CIC21J121NE

CIC21J121NE概述

    电子元器件产品技术手册

    1. 产品简介


    本手册介绍了 Chip Bead 系列 电子元器件,主要适用于高电流应用场合。此类芯片电感器是专为高电流应用而设计,用于电源线噪声抑制。其主要类型包括 CIC21P 和 CIC21J 系列,广泛应用于各种高电流应用领域。

    2. 技术参数


    - 尺寸:长 L=21mm,宽 W=2.0±0.2mm,厚度 t=0.9±0.2mm
    - 封装类型:EIA 0805 标准封装
    - 阻抗(Ω):11Ω 至 600Ω 不等
    - 直流电阻(Ω):最大值为 0.02Ω 至 0.15Ω
    - 额定电流(mA):最高达 6000mA
    - 材料代码:包括 C、A 和 B 类厚度选项
    - 包装方式:纸带(C)和凸台带(E),每卷 4000pcs

    3. 产品特点和优势


    - 高电流承载能力:设计上能承受高达 6000mA 的电流,适用于大功率应用。
    - 高精度阻抗控制:不同型号的阻抗值经过精密控制,确保应用中的稳定性。
    - 多种型号选择:提供从 11Ω 到 600Ω 的多种阻抗值,满足不同应用场景需求。
    - 可靠的焊接条件:适用于标准的回流焊条件,便于大批量生产。

    4. 应用案例和使用建议


    - 应用场景:适用于电源线噪声抑制,如开关电源、变频器等高电流应用场合。
    - 使用建议:根据具体应用需求选择合适的阻抗值和型号。在设计电路时,应注意芯片电感器与其它元件的布局和布线,以减少寄生效应。对于高频应用,建议增加滤波电容,提高整体电路的稳定性。

    5. 兼容性和支持


    - 兼容性:适用于各种标准封装和焊接工艺,便于集成到现有系统中。
    - 厂商支持:提供销售和技术支持,如有疑问可联系销售人员或应用工程师获取帮助。

    6. 常见问题与解决方案


    - 问题 1:芯片电感器在高电流下工作时发热严重。
    - 解决方案:检查负载和电源供应是否正常,确认是否有散热措施。必要时可更换更大额定电流的型号。
    - 问题 2:焊接过程中出现虚焊现象。
    - 解决方案:检查焊接条件是否符合推荐要求,确保焊接温度和时间正确。如果仍然存在问题,可尝试更换凸台带(E)包装,以改善焊接效果。
    - 问题 3:阻抗值不符合预期。
    - 解决方案:核对所选型号的阻抗值是否符合要求,必要时更换其他型号。确认所有测试条件是否一致。

    7. 总结和推荐


    Chip Bead 系列 芯片电感器在高电流应用方面表现出色,具有多种阻抗选择和可靠的电气性能。其高电流承载能力和优良的阻抗控制使其成为电源管理领域的理想选择。强烈推荐给需要高电流噪声抑制和稳定性的客户。如果您有进一步的技术问题,欢迎随时联系我们的销售和技术团队。

CIC21J121NE参数

参数
阻抗@频率 120Ω@100MHz
直流电阻(DCR) 50mΩ
额定电流 2.5A
长*宽*高 2mm*1.25mm*1.1mm
通用封装 0805
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
