BU7252F-E2

产品分类: 比较器
厂牌: ROHM
产品描述: 35μA 550ns Push-Pull 6mA 2 900mV~2.75V;1.8V~5.5V 5.5V 11mV@ 3V 1pA@ 3V 高速 CMOS SOP-8 贴片安装,黏合安装 5mm*4.4mm*1.5mm
供应商型号: CSJ-ST47843280
供应商: 海外现货
标准整包数: 1

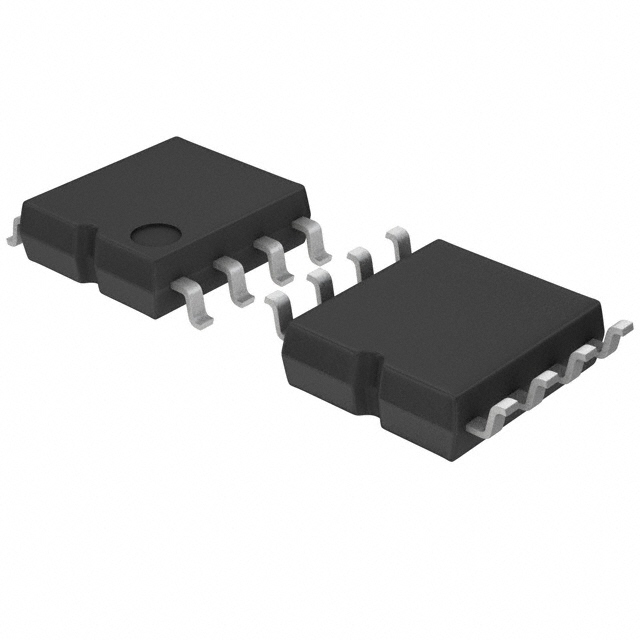

ROHM 比较器 BU7252F-E2

BU7252F-E2概述


    产品简介


    BU7251G/BU7252xxx 是罗姆(ROHM)公司生产的全范围输入摆幅和推挽输出比较器,适用于多种应用场合。这些比较器具有低功耗特性,能够在+1.8V至+5.5V单电源电压下运行,同时也支持±0.9V至±2.75V双电源电压。它们广泛应用于电池监控、限值比较器、移动设备、电流检测电路及消费电子产品等领域。

    技术参数


    - 操作供电电压(单电源):+1.8V 到 +5.5V
    - 操作供电电压(双电源):±0.9V 到 ±2.75V
    - 供应电流(在3V、TA=25°C时):
    - BU7251G, BU7251SG:15μA
    - BU7252xxx, BU7252Sxxx:35μA
    - 输入偏置电流(TA=25°C):1pA
    - 工作温度范围:
    - BU7251G, BU7252xxx:-40°C 至 +85°C
    - BU7251SG, BU7252Sxxx:-40°C 至 +105°C
    - 封装尺寸:
    - SSOP5:2.90mm x 2.80mm x 1.25mm
    - SOP8:5.00mm x 6.20mm x 1.71mm
    - MSOP8:2.90mm x 4.00mm x 0.90mm

    产品特点和优势


    1. 低操作供电电压:适合电池供电设备和需要低功耗的应用。
    2. 低供电电流:降低了功耗,延长了电池使用寿命。
    3. 全范围输入摆幅:适用于各种信号范围。
    4. 推挽输出:提高了输出驱动能力。
    5. 宽工作温度范围:适应更广泛的环境条件。

    应用案例和使用建议


    这些比较器适用于多种应用场景:
    - 电池监控:可以用来检测电池状态并发出警报。
    - 限值比较器:可用于过压保护系统。
    - 移动设备:为小型便携式设备提供高效的功率管理。
    - 电流检测电路:精确测量电流大小。
    使用建议:
    - 在设计电路时,确保供电电压在规定的范围内以保证正常工作。
    - 考虑到温度影响,建议在极端环境中使用带有扩展温度范围的产品。

    兼容性和支持


    - 兼容性:这些比较器与不同的封装类型相兼容,可根据具体应用选择合适的封装。
    - 支持:制造商提供了详细的技术文档和支持服务,确保用户能够充分利用产品的性能。

    常见问题与解决方案


    - 问题:输入电流超过额定值。
    - 解决方案:通过添加限制电阻来控制输入电流。

    - 问题:在高温环境下供电电流过高。
    - 解决方案:使用具有更高散热能力的封装类型。

    总结和推荐


    综上所述,BU7251G/BU7252xxx 系列比较器具有优秀的低功耗、宽工作温度范围及高可靠性等特点,在众多应用中表现出色。它们非常适合需要低功耗和高可靠性的场合。因此,强烈推荐这些产品用于各种工业和消费电子应用。

BU7252F-E2参数

参数
最大工作供电电压 5.5V
比较器类型 高速 CMOS
Vos - 输入偏置电压 11mV@ 3V
输出类型 Push-Pull
响应时间 550ns
每个通道的输出电流 6mA
通道数量 2
最小工作供电电压 900mV~2.75V;1.8V~5.5V
电流 - 输入偏置 1pA@ 3V
典型供电电流 35μA
长*宽*高 5mm*4.4mm*1.5mm
通用封装 SOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BU7252F-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BU7252F-E2数据手册

厂牌 PDF简要描述 下载
ROHM 比较器 ROHM BU7252F-E2 BU7252F-E2数据手册

BU7252F-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
