74HC85D,652

产品分类: 比较器
厂牌: NEXPERIA
产品描述: 高有效 2V 6V 8μA SO-16 贴片安装
供应商型号: CY-74HC85D,652
供应商: Avnet
标准整包数: 1

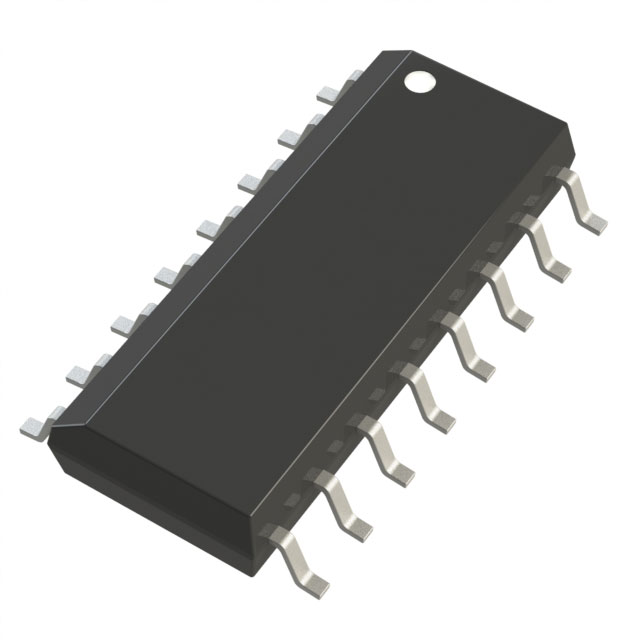

NEXPERIA 比较器 74HC85D,652

74HC85D,652概述

    Nexperia 74HC85; 74HCT85 4-bit Magnitude Comparator

    1. 产品简介


    Nexperia 74HC85 和 74HCT85 是四比特数值比较器,可以扩展至几乎任何长度。它们可以对两个四位二进制数、BCD码或其他单调编码进行比较,并在输出端口(QA>B, QA=B 和 QA

    2. 技术参数


    以下是74HC85 和 74HCT85 的主要技术规格和技术参数:
    - 供电电压范围: 2.0 至 6.0 V
    - 低功耗:
    - 74HC85: 3.75 µA @ 4.5 V
    - 74HCT85: 160 µA @ 5.5 V
    - 输入电压:
    - 74HC85: CMOS电平
    - 74HCT85: TTL电平
    - 噪声容限: 高
    - Latch-up 性能: 超过100 mA (JESD 78 Class II Level B)
    - ESD 保护:
    - HBM: 超过2000 V
    - MM: 超过200 V
    - 工作温度范围: -40 °C 至 +125 °C

    3. 产品特点和优势


    - 广泛的工作电压范围: 2.0 至 6.0 V,适用于多种电源环境。
    - 低功耗设计: 比同类产品更加节能。
    - 高噪声容限: 确保信号传输的稳定性。
    - 高Latch-up 性能: 提升可靠性,防止因静电放电造成的损坏。
    - 不同的输入类型: 74HC85 支持 CMOS 输入,74HCT85 支持 TTL 输入,适应不同应用场景。
    - 高抗静电能力: 确保在处理过程中不会因静电造成损坏。

    4. 应用案例和使用建议


    应用案例:
    - 过程控制器: 用于精确的生产流程控制,例如检测生产线上的产品质量。
    - 伺服电机控制: 通过比较电流信号来控制电机的运动方向。
    使用建议:
    - 在扩展位数时,确保最不重要的位置(即最低有效位)的 IAB 输入连接正确,以确保正确的比较操作。
    - 使用电流限制电阻连接到超过 VCC 的电压,以保护输入端口免受过压损伤。

    5. 兼容性和支持


    兼容性:
    - 可以通过并联和串联方式轻松扩展位数。
    - 74HC85 和 74HCT85 支持不同的封装形式,如 SO16、SSOP16 和 TSSOP16,方便用户根据具体需求选择合适的封装。
    支持和维护:
    - 提供详细的文档和技术支持,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题: 为什么电路板上未出现预期的结果?
    - 解决方案: 检查输入电压是否符合要求,检查输入信号是否已正确传输。
    - 问题: 某些引脚没有反应。
    - 解决方案: 检查这些引脚的连接,确保它们正确接地。

    7. 总结和推荐


    总体评估:
    - 优点: 宽泛的工作电压范围、低功耗、高噪声容限、高Latch-up 性能、高抗静电能力。
    - 适用性: 广泛应用于各种工业控制领域,特别是需要高精度和稳定性的场合。
    推荐使用:
    - 强烈推荐使用 Nexperia 74HC85 和 74HCT85,因为它们具有出色的性能、高可靠性以及广泛的适用性。无论是过程控制还是伺服电机控制,这些器件都能提供卓越的表现。

74HC85D,652参数

参数
通道数量 -
比较器类型 -
最大工作供电电压 6V
每个通道的输出电流 -
电流 - 输入偏置 8μA
输出类型 高有效
典型供电电流 -
Vos - 输入偏置电压 -
最小工作供电电压 2V
响应时间 -
通用封装 SO-16
安装方式 贴片安装
零件状态 停产
包装方式 管装

74HC85D,652厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74HC85D,652数据手册

厂牌 PDF简要描述 下载
NEXPERIA 比较器 NEXPERIA 74HC85D,652 74HC85D,652数据手册

74HC85D,652封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1865 ¥ 1.605
1000+ $ 0.1812 ¥ 1.5314
5000+ $ 0.1812 ¥ 1.5314
库存: 7084
起订量: 624 增量: 1
交货地:
最小起订量为:500
合计: ¥ 802.5
