LM139J/PB

产品分类: 比较器
厂牌: TEXAS INSTRUMENTS
产品描述: 500μA 700ns CMOS,DTL,ECL,MOS,Open Collector,TTL 4 2V 36V 5mV@ 30V 100nA@ 5V 差分 CDIP-14 通孔安装
供应商型号: LM139J/PB
供应商: 国内现货
标准整包数: 1000

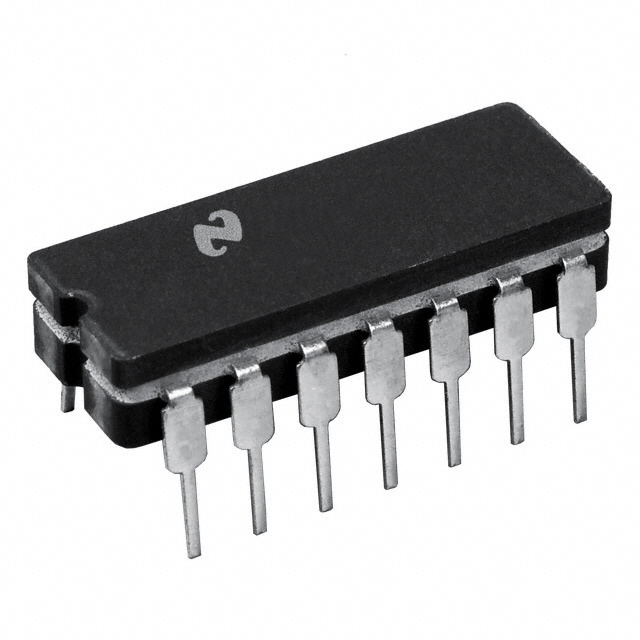

TEXAS INSTRUMENTS 比较器 LM139J/PB

LM139J/PB概述

    电子元器件技术手册:LMx39-N 系列低功耗低失调电压四路比较器

    1. 产品简介


    LMx39-N系列是一组精密电压比较器,由四个独立的通道组成,可适用于广泛的应用领域。每个通道具有低失调电压(最大为2mV)的特点,使其能够提供精确的电压比较结果。这些比较器特别适合于单电源供电,也适用于双电源供电,且具备低功耗的特点。
    主要功能:
    - 精度高,失调电压低
    - 支持宽范围的电源电压
    - 高输入阻抗
    - 低输入偏置电流和低输入失调电流
    - 兼容TTL和CMOS逻辑
    应用领域:
    - 限幅比较器
    - 简单模拟到数字转换器
    - 脉冲、方波和时间延迟发生器
    - 宽范围VCO;MOS时钟定时器
    - 多谐振荡器和高压数字逻辑门

    2. 技术参数


    以下是根据技术手册整理的技术参数摘要:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 电源电压范围 | 2 | 36 | VDC |
    | 输入失调电压 | 1 | 2 | 5 | mVDC |
    | 输入偏置电流 | 25 | 100 | 250 | nA |
    | 电源电流(单电源) | 0.8 | 2.0 | mADC |
    | 响应时间(负过驱) | 1.4 | 1.4 | μs |
    | 输出饱和电压 | 250 | 400 | mVDC |

    3. 产品特点和优势


    特点:
    - 低失调电压(最大2mV)
    - 宽范围的电源电压支持(单电源和双电源)
    - 低功耗(0.8mA),不受电源电压影响
    - 高精度,适合电池供电设备
    - 输入共模电压范围包含接地
    优势:
    - 适配各种逻辑形式,包括TTL和CMOS
    - 在单电源下能实现高精度的电压比较
    - 温度稳定性高,适用于工业和汽车应用

    4. 应用案例和使用建议


    应用案例:
    - 在传感器系统中作为限幅比较器
    - 在工业自动化系统中作为模拟信号转换成数字信号的部件
    使用建议:
    - 为确保电路稳定运行,需注意电源电压的稳定性和温度范围内的变化
    - 使用合适的滤波电容来减小噪声的影响

    5. 兼容性和支持


    兼容性:
    - 可与TTL、DTL、ECL、MOS及CMOS逻辑系统兼容
    支持:
    - 提供详细的应用手册和技术支持
    - 包含广泛的封装选项以适应不同应用需求

    6. 常见问题与解决方案


    常见问题:
    - 如何处理输入过电压?
    解决方案:
    - 确保输入电压不超过规定的最大值,否则可能导致损坏

    7. 总结和推荐


    总结:
    LMx39-N系列具有出色的精度、宽范围的电源电压支持以及低功耗特性,适用于多种工业和汽车应用。其良好的温度稳定性和低输入失调电压使其成为高性能应用的理想选择。
    推荐:
    强烈推荐LMx39-N系列用于需要高精度、低功耗且适用于广泛电源电压的应用场景。对于希望降低设计复杂度和提高系统可靠性的工程师来说,这是理想的选择。

LM139J/PB参数

参数
每个通道的输出电流 -
电流 - 输入偏置 100nA@ 5V
最大工作供电电压 36V
比较器类型 差分
响应时间 700ns
Vos - 输入偏置电压 5mV@ 30V
通道数量 4
输出类型 CMOS,DTL,ECL,MOS,Open Collector,TTL
最小工作供电电压 2V
典型供电电流 500μA
19.94mm(Max)
7.62mm(Max)
3.56mm(Max)
通用封装 CDIP-14
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 管装

LM139J/PB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM139J/PB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 比较器 TEXAS INSTRUMENTS LM139J/PB LM139J/PB数据手册

LM139J/PB封装设计
