LM119W/883

产品分类: 比较器
厂牌: TEXAS INSTRUMENTS
产品描述: 80ns Open Collector 2 ±18V,36V 3.8mV@ 5V 470nA CFPAK 支架安装,贴片安装 1.7mm(高度)
供应商型号: TX-LM119W/883
供应商: TI Store
标准整包数: 1

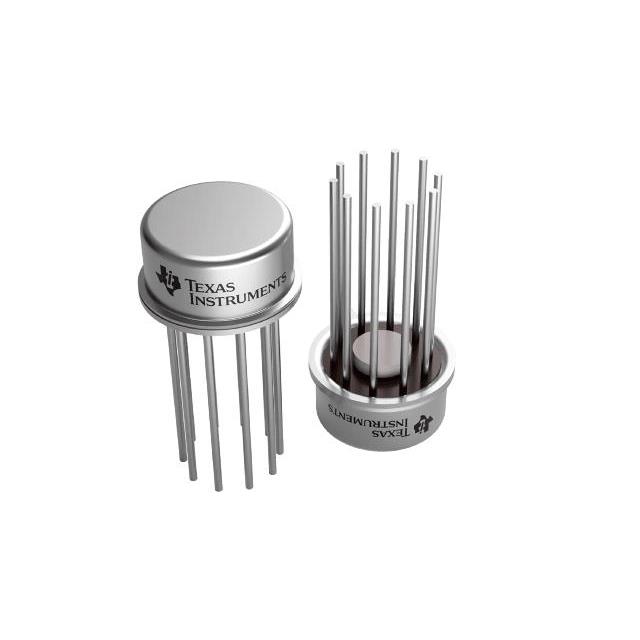

TEXAS INSTRUMENTS 比较器 LM119W/883

LM119W/883概述


    产品简介


    LM119QML 高速双比较器
    LM119QML 是一种高精度、高速双比较器,集成在一个单片上,具有广泛的供电范围,可从单个 5V 逻辑电源到高达 ±15V 的电源电压操作。相比传统设备(如 LM710),LM119 在增益和输入电流方面表现更佳。它的应用广泛,尤其是在需要快速响应的应用场景中,例如数字逻辑供电的系统中。LM119QML 以其高性能、广泛的工作温度范围和灵活的连接方式成为许多电子设计的理想选择。

    技术参数


    - 供电电压:±15V 或单 5V 电源供电。
    - 响应时间:典型值为 80ns(±15V 条件下)。
    - 输出能力:每个通道能够驱动高达 25mA 的负载,支持灯泡和继电器等高功耗设备。
    - 输入偏置电流:典型值为 0.47μA,最大值为 0.95μA(±15V 条件下)。
    - 输入失调电压:典型值为 ±3.8mV,最大值为 ±6.8mV(±15V 条件下)。
    - 电源电流:正电源电流(+ICC):11mA 至 11.5mA;负电源电流(-ICC):-4.2mA 至 -4.5mA。
    - 热阻:不同封装下的热阻值有所不同,详见手册表格。

    产品特点和优势


    LM119QML 具备以下显著特点和优势:
    - 高速响应:响应时间为 80ns,适合快速变化信号的检测和处理。
    - 宽工作电压范围:支持从 ±15V 到单 5V 的供电范围,适应多种电源环境。
    - 高增益和低输入电流:提供更高的精度和更低的功耗。
    - 兼容性强:具备较高的共模抑制比(CMRR),适用于各种复杂的电磁干扰环境中。
    - 辐射保障:确保高剂量率(100 krad(Si))和无增强低剂量率敏感性(ELDRS Free)的可靠性。

    应用案例和使用建议


    应用案例:
    1. 继电器驱动电路:用于控制开关量信号,特别是在工业自动化系统中,能够可靠地驱动大功率继电器。
    2. 窗口检测器:通过设置高低阈值,监测输入信号是否处于某一特定范围内,例如用于过温保护或电压监控。
    使用建议:
    - 确保正确连接所有引脚,特别是 V+ 和 V- 引脚,避免过高电压差导致损坏。
    - 使用合适的滤波电容来减少噪声影响,特别是在高频应用中。
    - 根据实际需求选择合适的封装形式(如 TO-100、LCCC 或 CDIP),并注意散热设计以保证长期稳定运行。

    兼容性和支持


    LM119QML 与其他电子元器件兼容良好,适用于大多数数字逻辑电路的设计。德州仪器(TI)提供了详尽的技术文档和支持服务,包括样品申请、技术咨询和技术更新等,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    1. 问题:响应时间过长
    - 原因:可能由于供电电压不足或负载过大。
    - 解决方法:检查供电电压是否符合要求,并适当降低负载。

    2. 问题:输入信号不稳定
    - 原因:可能是外部噪声或接地不良。
    - 解决方法:添加适当的滤波电容,并确保良好的接地。

    总结和推荐


    总体而言,LM119QML 高速双比较器是一款高性能、多功能的电子元器件,特别适合需要快速响应和高精度的应用场合。其出色的电气特性和广泛的适用性使其在市场上具有较强的竞争力。如果你正在寻找一款能够在复杂环境下稳定工作的比较器,LM119QML 是一个值得推荐的选择。

LM119W/883参数

参数
Vos - 输入偏置电压 3.8mV@ 5V
通道数量 2
典型供电电流 -
响应时间 80ns
每个通道的输出电流 -
输出类型 Open Collector
最大工作供电电压 ±18V,36V
电流 - 输入偏置 470nA
最小工作供电电压 -
比较器类型 -
长*宽*高 1.7mm(高度)
通用封装 CFPAK
安装方式 支架安装,贴片安装
应用等级 军用级
包装方式 管装

LM119W/883厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM119W/883数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 比较器 TEXAS INSTRUMENTS LM119W/883 LM119W/883数据手册

LM119W/883封装设计

查看详情并下载
Symbol
Footprint
3D Model
