74HC688PW,118

产品分类: 比较器
厂牌: NEXPERIA
产品描述: 低有效 2V 6V 8μA Identity TSSOP-20 贴片安装,黏合安装
供应商型号: 2445264
供应商: 海外现货
标准整包数: 1

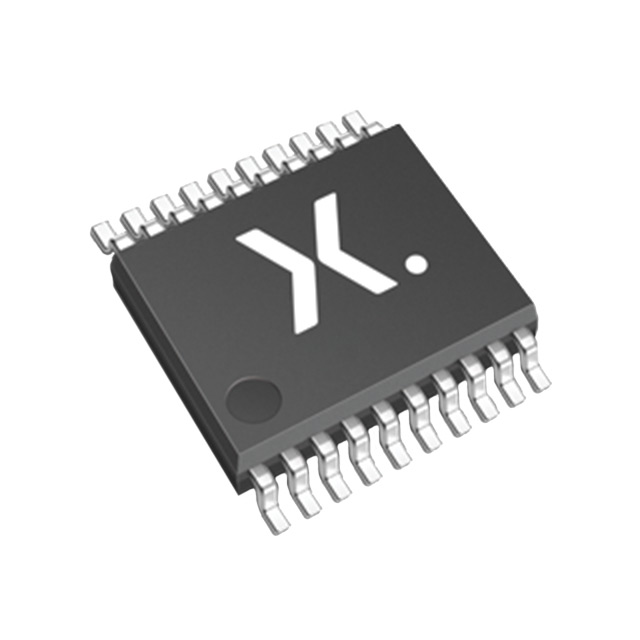

NEXPERIA 比较器 74HC688PW,118

74HC688PW,118概述

    74HC688 8-bit Magnitude Comparator 技术手册



    产品简介




    基本介绍

    74HC688 是一款 8 位全量程比较器(8-bit magnitude comparator),能够对两个 8 位二进制数或 BCD 码进行比较。它具备钳位二极管,使得输入端可以使用限流电阻以超出 VCC 的电压进行接口。

    主要功能

    - 比较两个 8 位字节的数据;
    - 具有宽泛的工作电压范围(2.0 V 至 6.0 V);
    - 符合 JEDEC 标准 No. 7A;
    - 支持 CMOS 输入电平。

    应用领域

    广泛应用于逻辑电路设计、微处理器接口、以及其他需要进行数字信号比较的场合。例如,在数字系统中用于实现比较运算,确保数据的正确性和一致性。


    技术参数




    工作条件

    - 工作电压:2.0 V 至 6.0 V;
    - 输入电压范围:0 V 至 VCC;
    - 输出电压范围:0 V 至 VCC;
    - 温度范围:-40 °C 至 +125 °C。

    性能参数

    - 高低电平输入电压:高电平 1.5 V(VCC = 2.0 V),1.2 V(VCC = 4.5 V);低电平 0.5 V(VCC = 2.0 V),1.35 V(VCC = 4.5 V);
    - 输出高电平电压:5.48 V 至 5.81 V(VCC = 6.0 V,IO = -5.2 mA);
    - 输出低电平电压:0.16 V 至 0.26 V(VCC = 6.0 V,IO = 5.2 mA);
    - 传播延迟:16 ns 至 37 ns(VCC = 6.0 V);
    - 动态功率消耗:0.3 μW(VCC = 6.0 V)。

    电气特性

    - 工作电流:最高 25 mA;
    - 静态电流:80 μA(VCC = 6.0 V,输出电流为 0 A);
    - 输入电容:3.5 pF;
    - 输入电流:±20 mA;
    - 电气强度:ESD 保护等级 HBM 超过 2000 V,MM 超过 200 V。


    产品特点和优势




    独特功能

    - 广泛的工作电压范围,适用于不同类型的电源;
    - 具备 CMOS 输入电平,可与多种数字电路兼容;
    - 高 ESD 保护等级,确保在各种环境下的可靠性。

    市场竞争力

    74HC688 在工业界拥有广泛的用途,特别适合需要高精度比较和稳定性的场合。它小巧的外形和稳定的性能使其成为各种电路设计的理想选择。


    应用案例和使用建议




    实际应用场景

    - 数字系统中用于比较运算;
    - 工业控制系统的输入输出模块;
    - 多个 74HC688 可以级联使用,实现超过 8 位的数据比较。

    使用建议

    - 确保输入信号满足规范要求,避免不必要的功耗;
    - 根据不同的应用需求选择合适的封装形式(SO20、SSOP20、TSSOP20);
    - 注意散热,特别是在高频率工作时,可能需要额外的散热措施。


    兼容性和支持




    兼容性

    - 与 CMOS 逻辑电平完全兼容;
    - 与多种输入输出设备兼容,支持多种封装选项。

    厂商支持

    Nexperia 提供详尽的技术文档和全面的客户支持服务,以帮助客户更好地使用和理解这款产品。


    常见问题与解决方案




    常见问题

    - 如何保证产品的 ESD 保护效果?
    - 如何避免误触发?

    解决方案

    - 在设计电路时添加适当的 ESD 保护措施;
    - 确保输入信号不会在阈值附近波动,以免产生误触发现象。


    总结和推荐




    综合评估

    74HC688 作为一款高性能的 8 位全量程比较器,以其广泛的工作电压范围、优秀的电气特性及高度的可靠性,在多个应用领域都有着显著的优势。

    推荐使用

    鉴于其出色的功能和稳定性,74HC688 强烈推荐用于需要高精度和可靠性的应用场景。无论是工业控制系统还是嵌入式系统,74HC688 都是一款值得信赖的选择。

74HC688PW,118参数

参数
输出类型 低有效
最大工作供电电压 6V
通道数量 -
每个通道的输出电流 -
响应时间 -
典型供电电流 -
比较器类型 Identity
Vos - 输入偏置电压 -
最小工作供电电压 2V
电流 - 输入偏置 8μA
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74HC688PW,118厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74HC688PW,118数据手册

厂牌 PDF简要描述 下载
NEXPERIA 比较器 NEXPERIA 74HC688PW,118 74HC688PW,118数据手册

74HC688PW,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.3097
10+ ¥ 2.5073
100+ ¥ 2.2466
500+ ¥ 2.2466
1000+ ¥ 2.2064
2500+ ¥ 2.1663
5000+ ¥ 2.1663
库存: 1425
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 25.07
