AD8564ARZ-REEL7

产品分类: 比较器
厂牌: ANALOG DEVICES
产品描述: 7mA 8ns CMOS,TTL 40mA 4 5V 7mV@ 5V 4μA@ 5V 通用 SOIC-16 贴片安装
供应商型号: AD8564ARZ-REEL7
供应商: 云汉优选
标准整包数: 1

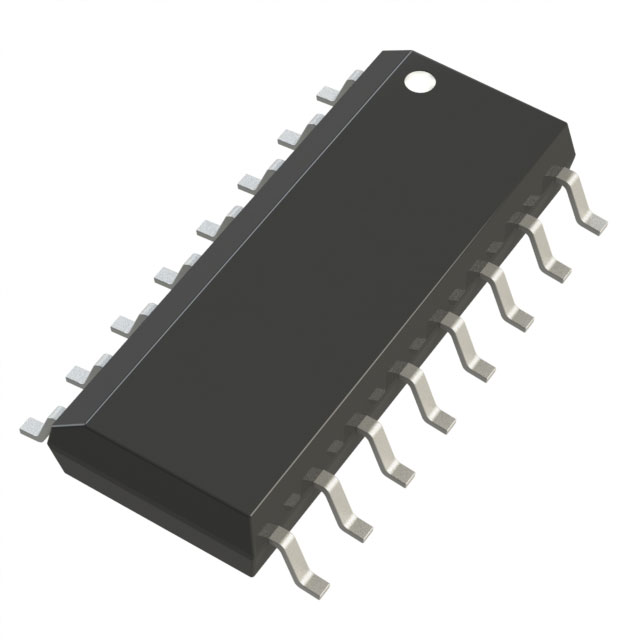

ANALOG DEVICES 比较器 AD8564ARZ-REEL7

AD8564ARZ-REEL7概述


    产品简介


    产品类型
    AD8564 是一款四通道高速比较器,具有单独的输入和输出供电设计。
    主要功能
    - 可以在单电源(+5V)或双电源(±5V)下工作。
    - 具有 7 ns 的传播延迟。
    - 具有低功耗特性。
    - TTL/CMOS 兼容输出。
    应用领域
    - 高速定时电路
    - 线路接收器
    - 数据通信
    - 高速 V 至 F 转换器
    - 电池驱动仪器仪表
    - 高速采样系统
    - 窗口比较器
    - PCMCIA 卡

    技术参数


    输入特性
    - 输入偏置电压:2.3 mV 至 7 mV
    - 偏置电压漂移:4 μV/°C
    - 输入失调电流:±3 μA
    - 输入共模电压范围:0 V 至 2.75 V
    - 共模抑制比:65 dB 至 85 dB
    - 输入电容:3 pF
    数字输出
    - 逻辑高电平电压(输出电流为 -3.2 mA):2.4 V 至 3.5 V
    - 逻辑低电平电压(输入电流为 3.2 mA):0.3 V 至 0.4 V
    动态性能
    - 传播延迟:6.75 ns 至 9.8 ns
    - 差分传播延迟(上升时间 vs 下降时间):0.5 ns 至 2.0 ns
    - 上升时间(20% 至 80%):3.8 ns
    - 下降时间(20% 至 80%):1.5 ns
    电源
    - 电源抑制比(PSRR):80 dB
    - 模拟供电电流(+ANA):10.5 mA 至 14.0 mA
    - 数字供电电流(DIG):3.6 mA 至 7.0 mA
    - 模拟负供电电流(-ANA):-7.0 mA 至 +14.0 mA

    产品特点和优势


    AD8564 四通道高速比较器具有 7 ns 的传播延迟,能够在单电源(+5V)或双电源(±5V)下工作。其低功耗和 TTL/CMOS 兼容输出使其适用于多种应用场景,如高速定时电路、线路接收器和数据通信。此外,它还提供了优秀的输入共模电压范围和电源抑制能力,确保在各种环境下的稳定工作。与其他同类产品相比,AD8564 在高性能和可靠性方面表现卓越,非常适合对速度和精度要求较高的应用。

    应用案例和使用建议


    应用案例
    - 高速定时电路:在高频信号处理中,AD8564 可以作为信号检测和定时的关键组件。
    - 数据通信:在高速数据传输系统中,它可以用于时钟恢复和数据采样。
    - 窗口比较器:利用其高共模抑制比和宽输入电压范围,可以构建可靠的窗口比较器。
    使用建议
    - 最小化源电阻:为了提高高速性能,源电阻应小于 1 kΩ,以减少传播延迟。
    - 添加旁路电容:在每个电源引脚附近放置一个 1 μF 电解电容和一个 10 nF 陶瓷电容,以减少电源噪声。
    - 使用接地平面:为了减小地弹效应和提高高频响应,推荐使用接地平面。

    兼容性和支持


    AD8564 提供三种封装选项:TSSOP、SOIC 和 PDIP,适用于不同应用需求。制造商提供详细的技术支持文档和售后服务,确保用户能够充分利用其性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号异常波动 | 检查输出负载是否过大,应控制在 100 Ω 以上 |
    | 输入信号迟缓 | 减少源电阻,确保小于 1 kΩ |
    | 输入电压范围过窄 | 确保输入共模电压在允许范围内 |

    总结和推荐


    AD8564 四通道高速比较器以其高传播延迟、低功耗和出色的输入共模电压范围在多个应用中表现出色。其广泛的温度适应性和高可靠性使其成为高速电路设计的理想选择。我们强烈推荐 AD8564 用于需要高性能和可靠性的应用中。

AD8564ARZ-REEL7参数

参数
电流 - 输入偏置 4μA@ 5V
最小工作供电电压 -
响应时间 8ns
比较器类型 通用
通道数量 4
典型供电电流 7mA
每个通道的输出电流 40mA
输出类型 CMOS,TTL
最大工作供电电压 5V
Vos - 输入偏置电压 7mV@ 5V
10mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AD8564ARZ-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD8564ARZ-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 比较器 ANALOG DEVICES AD8564ARZ-REEL7 AD8564ARZ-REEL7数据手册

AD8564ARZ-REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
