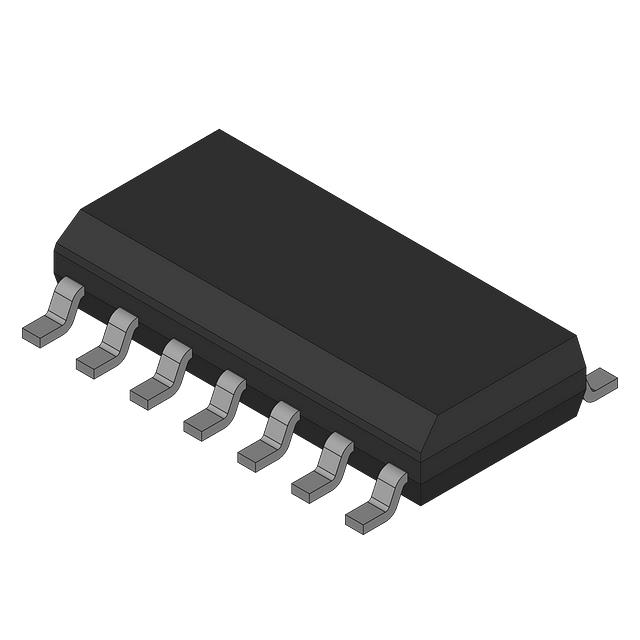

74ACT74SC

产品分类: 比较器
产品描述: Complementary SOIC-14 贴片安装
供应商型号:
供应商:
标准整包数: 0
FAIRCHILD SEMICONDUCTOR 比较器 74ACT74SC

74ACT74SC概述

    # 产品技术手册:74AC74 和 74ACT74 双 D 型正边沿触发器

    1. 产品简介


    产品类型及主要功能
    74AC74 和 74ACT74 是双 D 型正边沿触发器(Dual D-Type Positive Edge-Triggered Flip-Flop),主要用于时序逻辑电路的设计。这些芯片能够将输入信号存储并在时钟信号的正边沿将数据传递到输出端。它们具备异步清零和置位功能,且提供互补输出(Q 和 Q')。
    应用领域
    这类芯片广泛应用于数字电路设计中,例如计数器、移位寄存器、分频器和状态机等领域。它们特别适用于需要高频率和高性能的应用场景。

    2. 技术参数


    以下是提取自技术手册的主要参数和性能指标:
    | 参数 | AC 电压范围 | ACT 电压范围 | 单位 |
    ||
    | 工作电压 (VCC) | 2.0–6.0V | 4.5–5.5V | V |
    | 最大输入电流 (IIN) | ±20mA | ±20mA | mA |
    | 最大输出电流 (IO) | ±50mA | ±50mA | mA |
    | 输入高电平电压 (VIH) | ≥1.5V (VCC=3.0V) | ≥1.5V (VCC=4.5V) | V |
    | 输入低电平电压 (VIL) | ≤0.9V (VCC=3.0V) | ≤0.8V (VCC=4.5V) | V |
    | 输出高电平电压 (VOH) | ≥2.46V (VCC=3.0V) | ≥3.76V (VCC=5.5V) | V |
    | 输出低电平电压 (VOL) | ≤0.1V | ≤0.1V | V |
    | 最大频率 (fMAX) | 125MHz | 125MHz | MHz |
    | 异步清零/置位延迟时间 (tPLH/tPHL) | 12ns | 11.5ns | ns |

    3. 产品特点和优势


    独特功能
    - 低功耗:相比传统器件,ICC 功耗降低了 50%,适合电池供电设备。
    - 高性能:最大工作频率可达 125MHz,适用于高速数据处理。
    - 灵活接口:ACT74 的输入兼容 TTL 电平,便于与现有电路集成。
    - 互补输出:提供 Q 和 Q' 输出,支持双向信号传输。
    市场竞争力
    74AC74 和 74ACT74 在高速数字系统中具有显著优势,特别是在嵌入式系统和微处理器外围设备中广泛应用。此外,多种封装形式(如 PDIP、SOIC 和 TSSOP)使其适应各种 PCB 设计需求。

    4. 应用案例和使用建议


    典型应用
    - 计数器设计:可以作为计数器的核心组件,用于记录脉冲信号。
    - 分频器设计:通过设置时钟信号,实现不同频率的分频功能。
    - 状态机实现:结合多个触发器,构建复杂的有限状态机。
    使用建议
    - 确保输入信号在时钟触发前满足建立时间和保持时间的要求。
    - 避免超出电源电压范围 (VCC),否则可能导致芯片损坏。
    - 在高速设计中,合理布局走线以减少寄生电容影响。

    5. 兼容性和支持


    兼容性
    74AC74 和 74ACT74 支持多种标准封装,方便与其他主流 IC 和 PCB 连接。此外,兼容 TTL 电平的 ACT74 适配广泛使用的工业设备。
    支持服务
    ON Semiconductor 提供详尽的技术文档和支持资源,用户可通过官网获取最新的产品更新和技术咨询。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 触发器输出异常 | 检查电源电压是否稳定 |
    | 数据丢失 | 确认建立时间和保持时间满足要求 |
    | 芯片过热 | 增加散热片或降低工作频率 |

    7. 总结和推荐


    综合评估
    74AC74 和 74ACT74 是一款高性能、低功耗的双 D 型触发器,具有广泛的适用性和良好的市场表现。它适合于高速数字系统设计,并且易于集成到现有的电路板中。
    推荐结论
    强烈推荐使用此产品,特别是对于需要高效能、低成本解决方案的工程师和设计师。无论是在工业控制还是消费电子产品中,这些触发器均表现出色。

    版权所有:ON Semiconductor

74ACT74SC参数

参数
响应时间 -
通道数量 -
输出类型 Complementary
Vos - 输入偏置电压 -
最小工作供电电压 -
每个通道的输出电流 -
电流 - 输入偏置 -
最大工作供电电压 -
典型供电电流 -
比较器类型 -
通用封装 SOIC-14
安装方式 贴片安装
零件状态 停产
包装方式 管装
