LM193FKB

产品分类: 比较器
厂牌: TEXAS INSTRUMENTS
产品描述: 500ns~5μs Open Drain/Collector 2 ±15V,30V 5mV@ 30V 100nA LLCC 贴片安装
供应商型号: LM193FKB
供应商: 国内现货
标准整包数: 1

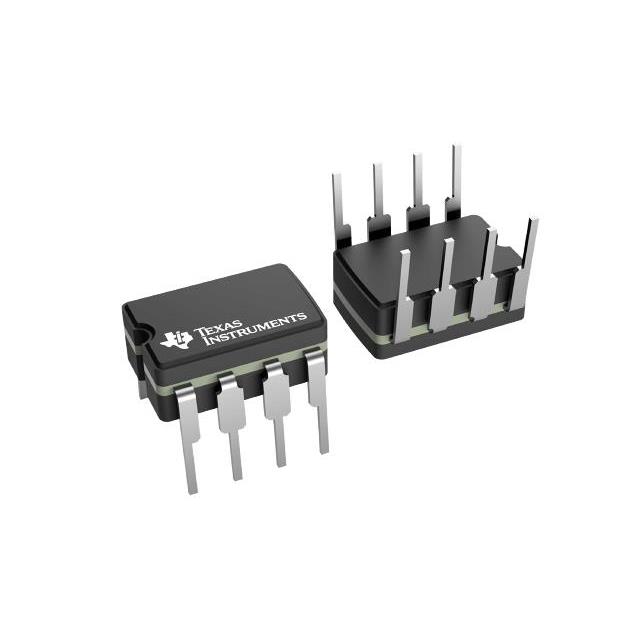

TEXAS INSTRUMENTS 比较器 LM193FKB

LM193FKB概述


    产品简介


    LM193-MIL双通道差分比较器
    LM193-MIL是一款由德州仪器(Texas Instruments)生产的双通道差分比较器,广泛应用于需要高精度电压比较的应用中。它适用于单电源供电或双电源供电系统,拥有宽泛的工作电压范围(2V至36V),并具有低功耗、高增益和快速响应的特点。其独特的设计使得LM193-MIL能够在广泛的温度范围内(-55°C到+125°C)稳定运行。该产品常用于化学或气体传感器、桌面PC、电机控制及称重秤等领域。

    技术参数


    - 工作电压范围:2V至36V
    - 最大输入差分电压:±36V
    - 典型输入偏置电流:25nA
    - 典型输入失调电压:2mV
    - 输出饱和电压:低输出饱和电压
    - 输出兼容性:与TTL、MOS、CMOS兼容
    - 工作温度范围:-55°C至+125°C

    产品特点和优势


    - 宽泛的工作电压范围:使产品适用于多种不同电压需求的系统。
    - 低功耗设计:每个比较器的典型电流消耗仅为0.4mA,降低了系统的整体功耗。
    - 快速响应时间:典型响应时间为1.3μs,适用于需要快速决策的应用场合。
    - 高输入阻抗:低输入偏置电流和输入失调电流,确保了较高的测量精度。
    - 灵活的输出配置:采用开漏输出,允许用户根据需要配置输出逻辑电平。

    应用案例和使用建议


    典型应用
    在工业级电机控制应用中,LM193-MIL被用于检测电机转速。通过将两个输入端分别连接到电机转速传感器和基准电压,当电机转速超过预设值时,比较器会触发保护电路。这一过程中,用户需注意保证输入电压在允许范围内(0V至VCC-2V),并考虑温度变化对测量结果的影响。
    使用建议
    - 在设计电路时,应避免输入电压超过规定的最大值,以防止损坏设备。
    - 鉴于LM193-MIL具有良好的温度适应性,可考虑在极端温度环境下增加额外的散热措施,确保长时间稳定运行。

    兼容性和支持


    LM193-MIL的设计使其能够与其他常见的TTL、MOS和CMOS逻辑电路无缝对接。德州仪器提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用这款产品。此外,德州仪器还提供了在线社区资源,便于用户交流经验和解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号异常 | 检查输入信号是否在正常范围内,调整输入电阻。 |
    | 无法达到指定电压 | 确认电源电压是否符合要求,检查连接线路是否有断路。 |
    | 响应时间过长 | 增大负载电阻或降低负载电容,优化电路设计。 |

    总结和推荐


    综上所述,LM193-MIL凭借其卓越的性能指标、广泛的适用性和可靠性,在多个关键领域内展现出了强大的竞争力。无论是在化学或气体传感应用,还是在复杂的电机控制系统中,这款比较器都能提供可靠稳定的电压比较解决方案。因此,强烈推荐在上述应用场景中选用LM193-MIL作为核心组件。德州仪器提供的技术支持和服务也确保了用户的顺畅使用体验。

LM193FKB参数

参数
比较器类型 -
电流 - 输入偏置 100nA
输出类型 Open Drain/Collector
Vos - 输入偏置电压 5mV@ 30V
典型供电电流 -
每个通道的输出电流 -
响应时间 500ns~5μs
通道数量 2
最大工作供电电压 ±15V,30V
最小工作供电电压 -
9.09mm(Max)
9.09mm(Max)
2.03mm(Max)
通用封装 LLCC
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 管装

LM193FKB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM193FKB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 比较器 TEXAS INSTRUMENTS LM193FKB LM193FKB数据手册

LM193FKB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 297.1643
3000+ ¥ 289.9164
6000+ ¥ 280.2525
库存: 11535
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 297164.3
