ISL28133ISENSEV1Z

产品分类: 其他放大器
产品描述: 18μA 断路器(Zero-Drift)
供应商型号: ISL28133ISENSEV1Z-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 其他放大器 ISL28133ISENSEV1Z

ISL28133ISENSEV1Z概述

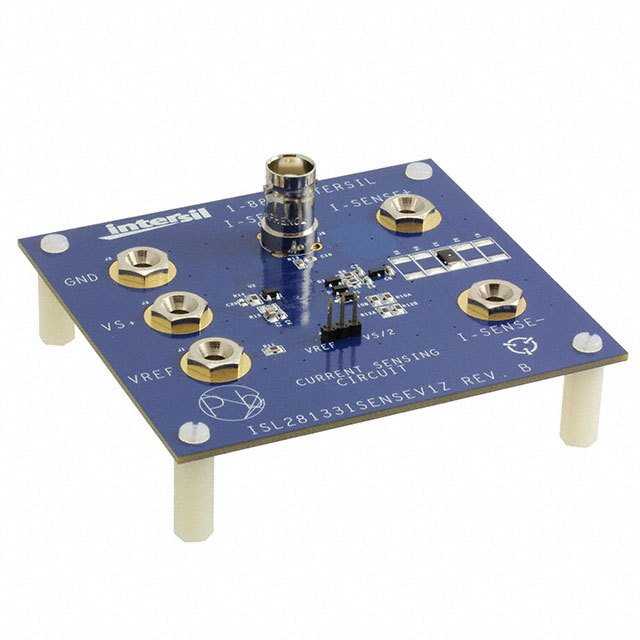

    ISL28133ISENSEV1Z 电流检测放大器评估板用户指南

    产品简介


    ISL28133ISENSEV1Z 是一款精密电流检测放大器评估板,采用了ISL28133斩波稳定运算放大器。该评估板能够适用于高侧和低侧电流检测的应用场景,支持浮置电源下的电流检测。ISL28133的主要特点是具有非常低的失调电压(2µV典型值)和漂移(0.07µV/°C),可以实现轨对轨输入和输出,并且功耗极低(18µA典型值)。这些特性使其非常适合于5V和低功耗应用。

    技术参数


    - 工作电压范围:1.65VDC至+5.5VDC
    - 电流检测精度:±0.038%(满量程误差)
    - 失调电压:2µV典型值,最大为8µV(+25°C)
    - 失调电压漂移:0.07µV/°C
    - 电流检测范围:±0.25A(当使用+5V电源时)
    - 功耗:总电流消耗小于35µA
    - 泄漏电流:电流检测输入端漏电流小于3µA

    产品特点和优势


    - 高精度:非常低的失调电压和漂移使得电流检测更加精确,适合电池供电电路。
    - 高可靠性:轨对轨输入输出设计,确保即使在极端条件下也能保持性能。
    - 低功耗:最低功耗仅18µA,非常适合低功耗应用场景。
    - 宽泛的工作电压范围:支持1.65V到5.5V的工作电压,适应性强。

    应用案例和使用建议


    - 高侧双方向充电电流监测:适用于可充电电池的充电管理。通过配置ISL28133的正负引脚连接来实现双向电流检测,可以实时监测充电状态。
    - 低侧单向接地参考电流检测:可用于监控电路中的电流流动,特别适用于负载监测。可以通过调整VREF设置来定义输出零点电流水平。
    使用建议:
    - 电流感测配置:正确的I-SENSE端子连接是关键,不同的电流检测方式需要不同的连接方式。
    - 过载保护:在高动态电流检测场景中,使用Schottky二极管瞬态钳位可以进一步减少瞬态的影响,改善过载恢复时间。

    兼容性和支持


    ISL28133ISENSEV1Z 评估板支持多种电源配置,同时提供内部参考电压和外部参考电压选择。Renesas公司提供了详尽的技术文档和支持服务,以帮助用户在应用开发过程中解决问题。

    常见问题与解决方案


    1. Q: 电流检测精度不佳?
    - A: 检查连接是否正确,确认VREF设置是否合适。
    2. Q: 过载恢复时间长?
    - A: 可尝试使用Schottky二极管瞬态钳位,进一步减少瞬态影响。
    3. Q: 功耗过高?
    - A: 检查所有电阻匹配是否正确,特别是R11和R14,以及R8和R9之间的比例。

    总结和推荐


    ISL28133ISENSEV1Z是一款高性能的电流检测放大器评估板,适用于多种电流检测应用场景。其优异的精度、低功耗和高可靠性使其成为精密电流检测的理想选择。对于需要精准电流检测的应用,强烈推荐使用此产品。

ISL28133ISENSEV1Z参数

参数
典型供电电流 18μA
最大工作供电电压 -
最小工作供电电压 -
放大器类型 断路器(Zero-Drift)
零件状态 在售
