ISL28227SOICEVAL2Z

产品分类: 其他放大器
产品描述: 2.2mA Currency
供应商型号: ISL28227SOICEVAL2Z-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 其他放大器 ISL28227SOICEVAL2Z

ISL28227SOICEVAL2Z概述

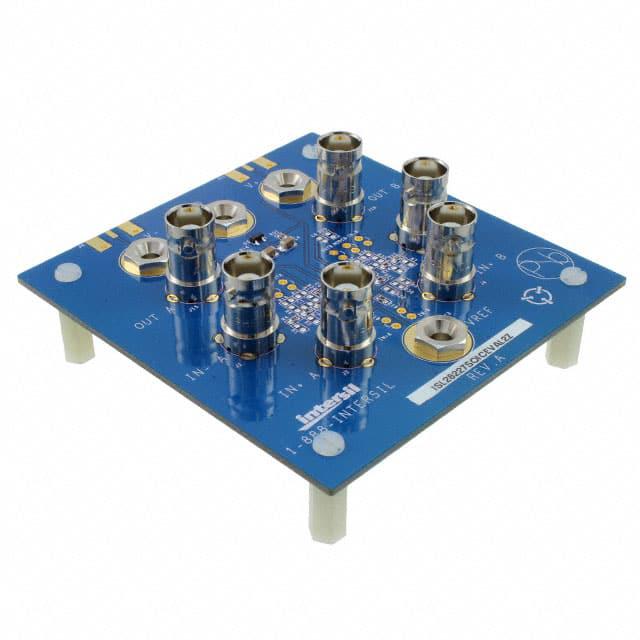

    ISL282X7SOICEVAL2Z 运算放大器评估板

    产品简介


    ISL282X7SOICEVAL2Z 运算放大器评估板是一种设计平台,用于评估以 SOIC-8 封装的 ISL282X7 系列运算放大器的关键性能参数。该评估板能够使用多种用户定义的测试电路来优化性能。ISL282X7 系列运算放大器具备低偏置电流、低噪声以及低失调和温度漂移等特性。

    技术参数


    - 电源电压:单电源供电 +4.5VDC 至 +40VDC 或双电源供电 ±2.25VDC 至 ±20V。
    - 放大倍数:闭路增益为 10。
    - 输入参考电压 (VREF) 端子,允许外部设置电压分压器。
    - 抗反向二极管保护,防止意外极性反转。
    - 外部去耦电容通过零欧姆电阻连接到相应的电源。
    - 零欧姆可选电阻器(R5 和 R18)可由用户更改以提供额外的电源滤波或降低电压上升速率至 ±1V/μs 以下。

    产品特点和优势


    - 灵活配置:支持单电源或双电源供电模式,用户可根据需求进行选择。
    - 高稳定性:低偏置电流、低噪声和低失调及温度漂移,适用于需要高精度和稳定性的应用场合。
    - 用户可选选项:用户可以通过选择不同的电阻器和电容器来调整放大器的增益和其他参数。
    - 保护机制:抗反向二极管 D1 可防止意外极性反转导致的电路损坏。

    应用案例和使用建议


    - 音频处理:适用于音频放大电路中,保证信号的高质量传输。
    - 工业自动化:在工业控制系统中,确保信号处理的精确度和稳定性。
    - 传感器接口:与各种传感器配合使用,提高信号采集和处理的准确度。
    使用建议:
    - 在使用过程中,如果发现输出存在振荡现象,可以尝试减少输出电容或者在输出端串联一个小电阻以减少振荡。
    - 对于高频噪声敏感的应用场景,可以增加靠近芯片的高频滤波电容。

    兼容性和支持


    - 该评估板可与多种电源配置兼容,便于用户根据不同应用场景选择合适的电源配置。
    - 厂商提供技术支持,包括硬件安装指导、软件调试支持等。

    常见问题与解决方案


    - 问题1:电源连接不当导致芯片无法正常工作
    - 解决方法:确保电源按照规定的单电源或双电源配置正确连接,检查去耦电容和接地连接。

    - 问题2:输出存在振荡现象
    - 解决方法:检查输出负载是否过大或输出电容是否过多,可以通过减少输出电容或在输出端串联小电阻来抑制振荡。

    总结和推荐


    ISL282X7SOICEVAL2Z 运算放大器评估板以其高精度、灵活性和多功能性在众多应用中表现出色。它特别适合对噪声敏感和需要高精度信号处理的应用场景。总体而言,我们强烈推荐此评估板作为开发新项目的理想工具。

ISL28227SOICEVAL2Z参数

参数
最大工作供电电压 -
最小工作供电电压 -
放大器类型 Currency
典型供电电流 2.2mA
零件状态 在售
包装方式 散装

ISL28227SOICEVAL2Z厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL28227SOICEVAL2Z数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他放大器 RENESAS ELECTRONICS ISL28227SOICEVAL2Z ISL28227SOICEVAL2Z数据手册

ISL28227SOICEVAL2Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
