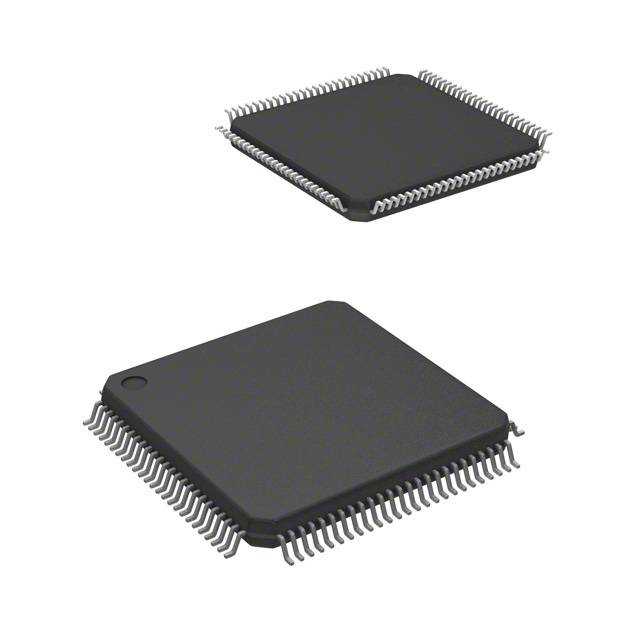

71V3557S75PFG

产品分类: 静态随机存储器(SRAM)
产品描述: 4.5Mb (128K x 36) 128 k x 36 3.135V 275mA 3.465V 100MHz Parallel TQFP-100 贴片安装 20mm*14mm*1.4mm
供应商型号: CY-71V3557S75PFG
供应商: Avnet
标准整包数: 1
RENESAS ELECTRONICS 静态随机存储器(SRAM) 71V3557S75PFG

71V3557S75PFG概述


    产品简介


    产品类型与主要功能
    IDT71V3557/59 是一款3.3V高性能同步SRAM,具有多种内存配置选项,包括128K x 36和256K x 18位。这些芯片专为消除读写或写读之间的死周期而设计,具备无死周期的零总线翻转(ZBT)特性,从而显著提高系统性能。该产品支持高达100MHz的工作速度,即7.5ns的时钟到数据访问时间。
    应用领域
    该产品广泛应用于各种高速数据处理和存储需求的场景,如计算机系统、网络设备、工业自动化、通信设备等领域。

    技术参数


    内存配置
    - 128K x 36
    - 256K x 18
    支持的系统速度
    - 100 MHz(7.5 ns时钟到数据访问)
    其他电气特性
    - 输入高电压VIH:- 输入端口2.0V 至 VDD + 0.3V
    - 输入低电压VIL:-0.3V至 0.8V
    工作环境
    - 商业温度范围:0°C 至 +70°C
    - 工业温度范围:-40°C 至 +85°C

    产品特点和优势


    独特功能
    - 零总线翻转(ZBT)特性:消除了读写或写读之间的时间间隙,提高了系统的整体性能。
    - 同步输出缓冲使能:不需要单独控制输出使能信号OE。
    - 单读写控制引脚:简化了操作流程。
    - 四字节突发能力:提供线性和交错两种模式。
    - 三芯片使能信号:支持简单的深度扩展。
    - 可选边界扫描JTAG接口:便于测试和调试。
    市场竞争力
    该产品的ZBT特性使其在读写操作间实现了无缝切换,避免了传统SRAM中存在的延迟问题,从而极大地提升了数据传输效率。同时,它支持多种内存配置和较高的工作频率,适用于高速数据处理的需求。

    应用案例和使用建议


    应用案例
    在计算机系统中,IDT71V3557/59被广泛应用于缓存管理,以提升系统的响应速度和处理能力。在通信设备中,它们则被用于高速数据传输,确保数据的快速传递。
    使用建议
    - 电源管理:确保VDD和VDDQ供电稳定,符合指定电压范围。
    - 时序控制:确保所有同步输入信号满足指定的建立时间和保持时间要求。
    - 温度管理:根据具体应用场景选择合适的温度范围,商业级或工业级产品均应考虑散热措施。

    兼容性和支持


    兼容性
    IDT71V3557/59与多种其他电子元器件兼容,尤其是那些需要高速数据传输的应用。其100针薄塑料四平封装(TQFP)、119球栅阵列(BGA)和165精细焊球栅阵列(fBGA)封装形式提供了灵活的安装选择。
    支持
    厂商提供详尽的技术文档和支持服务,包括测试模式选择接口(JTAG)和可选的睡眠模式。这使得产品在复杂的应用环境中易于管理和维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输不稳定 | 检查所有同步输入信号的时序和电源稳定性。 |
    | 设备无法正常启动 | 确保电源电压和温度都在允许范围内。 |
    | 数据丢失 | 确认读写操作过程中OE信号的有效状态。 |

    总结和推荐


    综合评估
    IDT71V3557/59是一款高性能的同步SRAM,其零总线翻转特性使其成为高速数据处理的理想选择。它的多功能性、高可靠性及广泛的温度适应范围,使其在市场上具有很高的竞争力。
    推荐
    鉴于其出色的性能和广泛应用的适应性,强烈推荐使用IDT71V3557/59来满足高速数据处理和存储的需求。无论是计算机系统还是工业自动化,这款产品都能提供可靠的支持。

71V3557S75PFG参数

参数
存储容量 4.5Mb (128K x 36)
最大供电电流 275mA
最大时钟频率 100MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
组织 128 k x 36
数据总线宽度 -
接口类型 Parallel
长*宽*高 20mm*14mm*1.4mm
通用封装 TQFP-100
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 散装,托盘

71V3557S75PFG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

71V3557S75PFG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 71V3557S75PFG 71V3557S75PFG数据手册

71V3557S75PFG封装设计

查看详情并下载
Symbol
Footprint
3D Model
