70V7339S166BF

产品分类: 静态随机存储器(SRAM)
产品描述: 9Mb (512K x 18) 512 k x 18 3.15V 790mA 3.45V 166MHz Parallel CABGA-208 贴片安装 15mm*15mm*1.4mm
供应商型号: Q-70V7339S166BF
供应商: 期货订购
标准整包数: 21

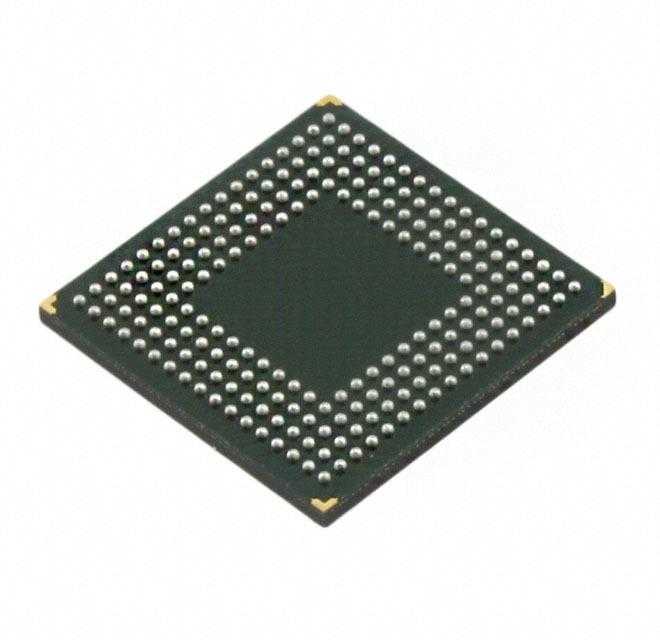

RENESAS ELECTRONICS 静态随机存储器(SRAM) 70V7339S166BF

70V7339S166BF概述

    高速512K x 18 同步银行切换双端口静态RAM产品技术手册

    1. 产品简介


    IDT70V7339 是一款高速、双端口的静态随机存取存储器(SRAM),容量为512K x 18(9兆位)。该器件通过独特的银行切换架构实现高性能和灵活性,每端口独立访问特定的8K x 18内存块。这种设计非常适合需要高带宽和低延迟的应用场合,如网络交换机、路由器、高端服务器以及任何要求高速数据访问的应用场景。

    2. 技术参数


    IDT70V7339 的主要技术参数如下:
    - 存储容量:512K x 18 (9M位)
    - 内存架构:64个独立的8K x 18内存块
    - 操作模式:选择流水线模式或直通模式
    - 时钟频率:
    - 商业级:3.4 ns (200 MHz) / 3.6 ns (166 MHz) / 4.2 ns (133 MHz)
    - 工业级:3.6 ns (166 MHz) / 4.2 ns (133 MHz)
    - 电源电压:核心电压3.3V;I/O和控制信号可选3.3V或2.5V
    - 工作温度范围:
    - 商业级:0°C 至 +70°C
    - 工业级:-40°C 至 +85°C
    - 封装形式:208引脚细间距球栅阵列(fpBGA)和256引脚球栅阵列(BGA)

    3. 产品特点和优势


    IDT70V7339 的独特功能包括:
    - 高速数据访问:最大3.4 ns的时钟周期,支持高达200 MHz的操作。
    - 银行切换架构:提供64个独立的8K x 18内存块,允许高效的数据管理和分配。
    - 多种工作模式:支持直通模式和流水线模式,满足不同应用场景的需求。
    - 灵活性:可选的电源电压配置(3.3V或2.5V),便于与其他系统集成。
    - 低功耗特性:自动电源管理功能可以降低待机功率消耗。

    4. 应用案例和使用建议


    IDT70V7339 广泛应用于网络通信设备、服务器和嵌入式系统等领域。例如,在网络交换机中,它可以作为缓存使用,处理高速数据流的缓冲。在服务器中,它可以作为高速缓存,提高数据读取速度。
    使用建议:
    - 注意电源配置:根据实际需求选择合适的电源电压配置(3.3V或2.5V)。
    - 管理银行地址:确保两个端口不会同时访问同一个内存块,以避免数据冲突。
    - 及时更新重置计数器:在执行重复读写操作前,确保重置计数器。

    5. 兼容性和支持


    IDT70V7339 与其他标准逻辑电平(LVTTL)兼容,支持JTAG测试标准(IEEE 1149.1)。制造商提供了详细的技术支持和维护文档,确保用户能够顺利集成和调试该器件。

    6. 常见问题与解决方案


    - 问题:在高速操作时出现数据错误。
    - 解决方案:检查电源电压配置是否正确,确保符合规定的供电条件。
    - 问题:两端口同时访问同一内存块导致数据冲突。
    - 解决方案:合理规划和管理银行地址,确保每次只有一个端口访问某个内存块。

    7. 总结和推荐


    IDT70V7339 是一款专为高速数据传输和处理设计的高性能SRAM。它具有高速度、低延迟的特点,适用于各种高端应用场景。综合考虑其高性能、灵活性和广泛的兼容性,IDT70V7339 强烈推荐用于需要高速数据访问和处理的关键任务环境中。

70V7339S166BF参数

参数
组织 512 k x 18
数据总线宽度 -
接口类型 Parallel
存储容量 9Mb (512K x 18)
最大供电电流 790mA
最大时钟频率 166MHz
最大工作供电电压 3.45V
最小工作供电电压 3.15V
长*宽*高 15mm*15mm*1.4mm
通用封装 CABGA-208
安装方式 贴片安装
应用等级 商业级
零件状态 在售

70V7339S166BF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

70V7339S166BF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 70V7339S166BF 70V7339S166BF数据手册

70V7339S166BF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
21+ $ 162.14 ¥ 1353.869
42+ $ 162.14 ¥ 1353.869
63+ $ 162.14 ¥ 1353.869
库存: 10000
起订量: 21 增量: 21
交货地:
最小起订量为:21
合计: ¥ 28431.24
