R1LP0108ESA-5SI#B1

产品分类: 静态随机存储器(SRAM)
产品描述: 1Mb (128K x 8) 128K 字 x 8 位 4.5V 35mA 5.5V Parallel TSOP-32 贴片安装 8mm*11.8mm*1mm
供应商型号: CSJ-ST60768824
供应商: 海外现货
标准整包数: 1

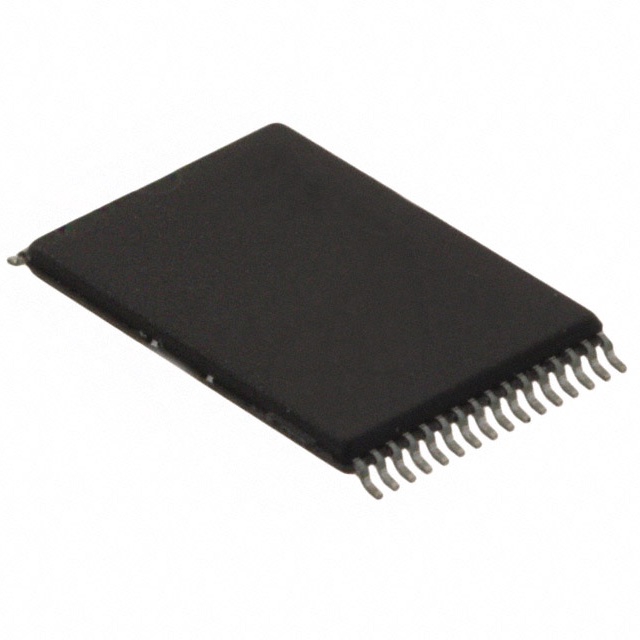

RENESAS ELECTRONICS 静态随机存储器(SRAM) R1LP0108ESA-5SI#B1

R1LP0108ESA-5SI#B1概述


    产品简介


    R1LP0108E系列是一种由Renesas制造的低电压1兆位静态随机存取存储器(SRAM),具有131,072个字节×8位的组织结构。这种存储器采用Renesas先进的0.15微米CMOS和TFT技术制造,旨在实现更高的密度、更高的性能和更低的功耗。这款SRAM特别适用于需要简单接口、电池操作和电池备份的应用场景,例如移动设备、通信系统和其他嵌入式系统。

    技术参数


    主要技术规格:
    - 容量:1兆位(128k字×8位)
    - 供电电压范围:4.5V到5.5V
    - 站立电流:0.6µA(典型值,5.0V时)
    支持的电气特性:
    - 输入高电压:2.2V至Vcc+0.3V
    - 输入低电压:-0.3V至0.8V
    - 输出高电压:2.4V(IOH=-1mA时)至Vcc(IOH=-0.1mA时)
    - 输出低电压:0.4V(IOL=2mA时)
    工作环境:
    - 操作温度范围:0℃至+70℃(R版本),-40℃至+85℃(I版本)
    - 存储温度范围:-65℃至+150℃
    - 存储温度范围下带偏置:0℃至+70℃(R版本),-40℃至+85℃(I版本)
    其他特性:
    - 单电源供电
    - 不需要时钟信号和刷新周期
    - 所有输入输出与TTL兼容
    - 通过CS1#和CS2轻松扩展内存
    - 三态输出:可并联连接
    - OE#防止数据竞争

    产品特点和优势


    1. 单电源供电:简化设计和电源管理。
    2. 低站电流:典型值为0.6µA,适合电池供电应用。
    3. 无时钟和刷新需求:降低了功耗和复杂度。
    4. 兼容TTL:易于集成到现有系统。
    5. 易于内存扩展:通过CS1#和CS2实现。
    6. 三态输出:支持并联能力,减少引脚数。
    7. 防止数据竞争:OE#控制输出使能,避免冲突。

    应用案例和使用建议


    应用场景:
    1. 移动设备:R1LP0108E系列在智能手机和平板电脑等便携设备中广泛应用,因为它们需要低功耗和简单接口。
    2. 通信系统:在路由器、交换机等网络设备中,低功耗和稳定的数据存储能力至关重要。
    3. 工业自动化:在工厂自动化控制系统中,需要稳定的数据存储来保障系统的连续运行。
    使用建议:
    1. 供电电压范围选择:根据具体应用场景选择合适的供电电压,以确保最佳性能。
    2. 散热设计:考虑到最高操作温度和工作环境温度范围,设计良好的散热系统可以提高长期可靠性。
    3. 数据备份策略:对于关键数据存储,可以考虑增加外部电池以保持数据完整性。

    兼容性和支持


    R1LP0108E系列采用了标准化封装(32-pin SOP、32-pin TSOP、32-pin sTSOP),便于与其他电子元件和设备兼容。Renesas提供了详尽的技术支持文档和专业工程师咨询,帮助用户解决设计和使用中的问题。

    常见问题与解决方案


    问题1:如何降低功耗?
    解决方案:将供电电压调整到最低有效电压(例如4.5V),并确保所有非必要的引脚处于高阻态。
    问题2:数据丢失问题如何处理?
    解决方案:检查供电电压是否符合要求,确保外部电池在断电时仍能提供足够的电力来保持数据。

    总结和推荐


    优点总结:
    - 高密度、高性能、低功耗
    - 易于电池供电和备份
    - 简化的电路设计
    - 良好的温度适应性
    推荐:
    鉴于R1LP0108E系列具备众多优点,特别适合应用于需要低功耗、快速数据访问和简单接口的场景。如果您正在寻找一种可靠的存储解决方案,R1LP0108E系列是值得推荐的选择。建议在详细评估应用场景和设计需求后,选择合适的型号和配置。

R1LP0108ESA-5SI#B1参数

参数
最小工作供电电压 4.5V
组织 128K 字 x 8 位
数据总线宽度 -
接口类型 Parallel
存储容量 1Mb (128K x 8)
最大供电电流 35mA
最大时钟频率 -
最大工作供电电压 5.5V
长*宽*高 8mm*11.8mm*1mm
通用封装 TSOP-32
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘,管装

R1LP0108ESA-5SI#B1厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R1LP0108ESA-5SI#B1数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS R1LP0108ESA-5SI#B1 R1LP0108ESA-5SI#B1数据手册

R1LP0108ESA-5SI#B1封装设计

查看详情并下载
Symbol
Footprint
3D Model
