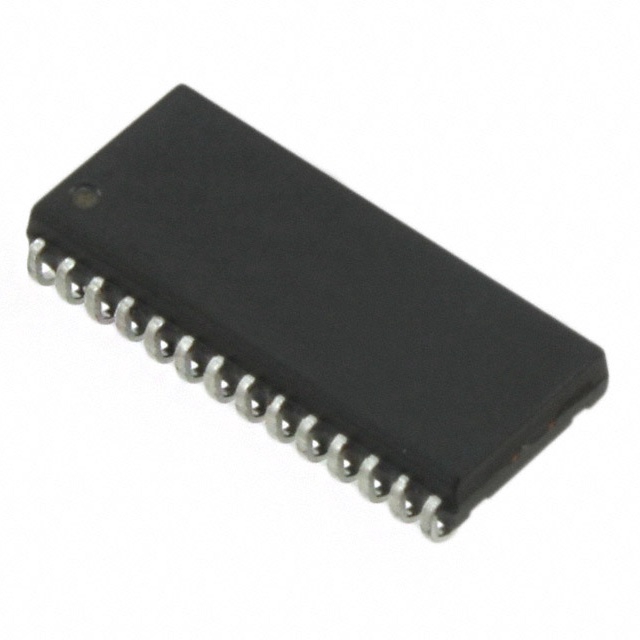

71V256SA12YG

产品分类: 静态随机存储器(SRAM)
产品描述: 256 kbit 32 k x 8 3V 90mA 3.6V Parallel SOJ-28 贴片安装 17.9mm*7.6mm*2.67mm
供应商型号: Q-71V256SA12YG
供应商: 期货订购
标准整包数: 1
RENESAS ELECTRONICS 静态随机存储器(SRAM) 71V256SA12YG

71V256SA12YG概述

    # IDT71V256SA 3.3V CMOS Static RAM 256K (32K x 8-Bit) 技术手册

    产品简介


    IDT71V256SA是一款高速静态随机存取存储器(SRAM),拥有262,144位的存储容量,组织形式为32K x 8。它适用于高性能处理器的二级缓存。该产品具有商业(0°C至+70°C)和工业(-40°C至+85°C)温度范围选项。IDT71V256SA采用了先进的高可靠性CMOS技术制造,确保了卓越的低功耗特性和非常高的性能。

    技术参数


    规格概述
    - 存储容量:262,144位
    - 组织形式:32K x 8
    - 供电电压:3.3V ± 0.3V
    - 工作温度范围:商业(0°C至+70°C),工业(-40°C至+85°C)
    性能参数
    - 访问时间:
    - 商业:12/15/20ns
    - 工业:12/15/20ns
    - 功耗:
    - 站立电流:2mA(全站立模式)
    - 静态电流:20mA(站立模式)
    - 动态电流:85/85/90mA(最大值)
    - 电容:
    - 输入电容:6pF(最大值)
    - 输出电容:7pF(最大值)
    支持的电气特性
    - 输入高电压:2.0V至VCC +0.3V
    - 输入低电压:-0.3V至0.8V
    - 输出高电压:2.4V(最小值)
    - 输出低电压:0.4V(最大值)
    - 引脚电平:LVTTL兼容
    工作环境
    - 推荐工作条件:3.0V至3.6V供电电压
    - 存储温度:-55°C至+125°C

    产品特点和优势


    IDT71V256SA的主要特点是:
    - 高速访问:最短访问时间为12ns,适合3.3V桌面设计中的二级缓存。
    - 低功耗:全站立模式下的功耗小于6.6mW,有助于延长电池寿命。
    - 小尺寸封装:提供28针SOJ和28针TSOP Type I两种封装方式,适用于空间受限的设计。
    - 先进工艺:采用高可靠性CMOS技术,确保稳定运行。

    应用案例和使用建议


    应用案例
    IDT71V256SA非常适合用于需要高性能缓存的系统,如服务器、工作站和其他高性能计算平台。其低功耗和快速访问时间使其成为嵌入式系统的理想选择。
    使用建议
    - 在多核处理器设计中,考虑将IDT71V256SA作为辅助缓存来提高系统性能。
    - 为了降低功耗,在不需要访问内存时通过设置CS引脚进入全站立模式。

    兼容性和支持


    IDT71V256SA的输入输出接口符合LVTTL标准,易于与其他常见的逻辑器件集成。此外,制造商提供了详尽的技术文档和支持服务,确保用户能够高效地部署和使用该产品。

    常见问题与解决方案


    常见问题及解决方案
    1. Q: 设备在功耗管理时未能进入全站立模式。
    - A: 检查CS引脚是否正确配置,确保CS处于CMOS电平且无输入信号变化。
    2. Q: 数据读取过程中出现不稳定。
    - A: 检查输入信号的上升/下降时间是否符合要求,并确保输入参考电平和输出参考电平满足规范。
    3. Q: 设备在写操作时输出高阻状态。
    - A: 确认CS和WE引脚同时保持低电平,且没有其他外部干扰。

    总结和推荐


    IDT71V256SA凭借其高速访问、低功耗、紧凑封装以及广泛的工作温度范围,成为了高性能计算和嵌入式系统的优秀选择。无论是从技术参数还是实际应用效果来看,这款SRAM都是值得推荐的产品。对于需要高可靠性和高性能存储解决方案的项目,IDT71V256SA无疑是最佳的选择之一。

71V256SA12YG参数

参数
最小工作供电电压 3V
组织 32 k x 8
数据总线宽度 -
接口类型 Parallel
存储容量 256 kbit
最大供电电流 90mA
最大时钟频率 -
最大工作供电电压 3.6V
长*宽*高 17.9mm*7.6mm*2.67mm
通用封装 SOJ-28
安装方式 贴片安装
应用等级 商业级
零件状态 停产
包装方式 散装,管装

71V256SA12YG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

71V256SA12YG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 71V256SA12YG 71V256SA12YG数据手册

71V256SA12YG封装设计

查看详情并下载
Symbol
Footprint
3D Model
