70T633S12BFI8

产品分类: 静态随机存储器(SRAM)
产品描述: 9Mb (512K x 18) 2.4V 2.6V Parallel CABGA-208 贴片安装 15mm*15mm*1.4mm
供应商型号: Q-70T633S12BFI8
供应商: 期货订购
标准整包数: 1000

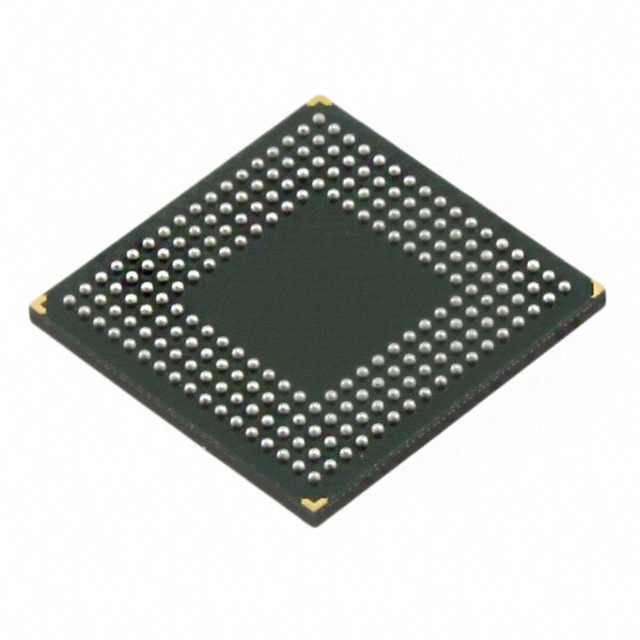

RENESAS ELECTRONICS 静态随机存储器(SRAM) 70T633S12BFI8

70T633S12BFI8概述

    高速2.5V 512/256K x 18 异步双端口静态RAM工业和商业温度范围

    产品简介


    IDT70T633/1 是一款高速的2.5V 512/256K x 18 异步双端口静态RAM。该产品设计用于独立运行或作为主/从结构的双端口RAM,适用于36位及以上的字系统。当应用于36位或更宽的内存系统时,采用IDT主/从双端口RAM方法可以实现全速无错误操作,而无需额外的离散逻辑电路。

    技术参数


    - 电压和电流
    - 内核供电电压:2.4V至2.6V
    - I/O供电电压:2.4V至2.6V (2.5V时为±100mV)
    - 输入高电平电压:1.7V 至 VDDQ + 100mV
    - 输入低电平电压:-0.3V 至 0.7V
    - 输出低电压:0.4V(3.3V),0.4V(2.5V)
    - 输出高电压:2.4V(3.3V),2.0V(2.5V)
    - 温度范围
    - 商业级:0°C 至 +70°C
    - 工业级:-40°C 至 +85°C
    - 功耗
    - 动态工作电流:300mA 至 405mA
    - 待机电流:90mA 至 145mA
    - 睡眠模式电流:2mA 至 10mA

    产品特点和优势


    - 真双端口存储单元:允许同时访问同一存储位置。
    - 高速访问:商业级最大可达10ns,工业级最大可达10ns。
    - 快速写入模式:简化高速连续写入周期。
    - 深度扩展功能:通过双芯片使能实现深度扩展,而无需外部逻辑。
    - 电源管理:可选择3.3V或2.5V供电,核心供电固定为2.5V。
    - 兼容性:支持JTAG标准,适用于IEEE 1149.1。

    应用案例和使用建议


    - 多处理器系统:例如用于多处理器控制系统的内存管理,确保各处理器之间的数据同步。
    - 工业控制系统:适合于需要高速数据访问的工业控制系统,如自动化生产线。
    使用建议:
    - 在选择使用3.3V还是2.5V供电时,需考虑整个系统的设计需求,以减少功耗。
    - 利用快速写入模式简化设计,提高整体系统效率。
    - 确保所有地址和控制信号在操作期间稳定,避免误触发写入操作。

    兼容性和支持


    - 兼容性:支持JTAG标准,可以在各种系统中灵活应用。
    - 支持:提供全面的技术文档和客户支持服务,包括在线资源和销售代表的支持。

    常见问题与解决方案


    - 问题1:设备在睡眠模式下出现读写错误。
    - 解决方案:确保在进入睡眠模式前完成所有读写操作,并等待适当时间后再恢复操作。
    - 问题2:系统在高负载下频繁发生超时。
    - 解决方案:检查系统配置,确保时钟信号稳定,并适当调整系统频率以匹配设备的工作速度。

    总结和推荐


    IDT70T633/1是一款高性能的异步双端口静态RAM,特别适用于对高速度和可靠性要求较高的应用场合。其独特的真双端口存储单元和快速写入模式使其成为工业和商业应用的理想选择。建议在需要高性能和可靠性的系统中采用此产品。

70T633S12BFI8参数

参数
最小工作供电电压 2.4V
组织 -
数据总线宽度 -
接口类型 Parallel
存储容量 9Mb (512K x 18)
最大供电电流 -
最大时钟频率 -
最大工作供电电压 2.6V
长*宽*高 15mm*15mm*1.4mm
通用封装 CABGA-208
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

70T633S12BFI8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

70T633S12BFI8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 70T633S12BFI8 70T633S12BFI8数据手册

70T633S12BFI8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 239.008 ¥ 1995.7168
2000+ $ 239.008 ¥ 1995.7168
3000+ $ 239.008 ¥ 1995.7168
库存: 10000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1995716.8
