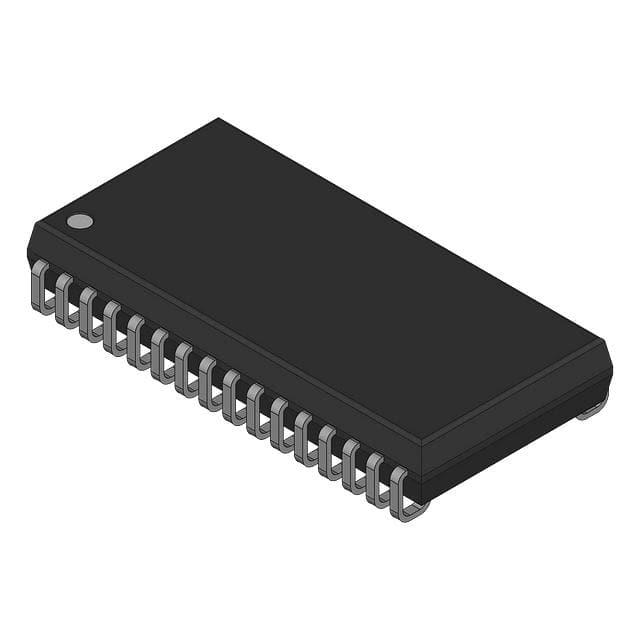

71024S20TYGI

产品分类: 静态随机存储器(SRAM)
产品描述: 1Mb (128K x 8) 128 k x 8 4.5V 140mA 5.5V Parallel 8bit SOJ-32 贴片安装 21.95mm*7.6mm*2.67mm
供应商型号: 972-71024S20TYGI
供应商: Mouser
标准整包数: 1

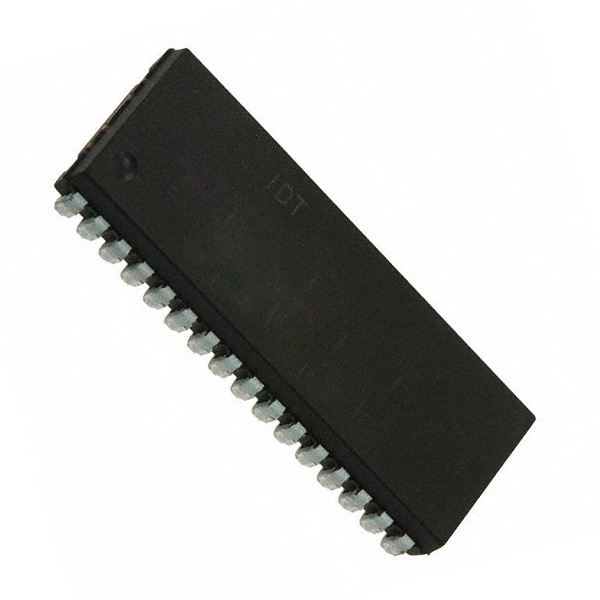

RENESAS ELECTRONICS 静态随机存储器(SRAM) 71024S20TYGI

71024S20TYGI概述

    IDT71024 CMOS Static RAM 技术手册

    1. 产品简介


    IDT71024 是一款高性能的1兆位(128K x 8位)高密度CMOS静态随机存取存储器(SRAM)。它采用高可靠性的CMOS技术制造,提供了先进的高速存储解决方案。IDT71024 的主要功能包括快速读写周期、低功耗操作以及宽泛的工作温度范围,适用于商业和工业级应用。

    2. 技术参数


    - 容量: 128K x 8位(1兆位)
    - 速度等级: 商业级(0°C 至 +70°C)和工业级(-40°C 至 +85°C)
    - 访问时间:
    - 读取周期:12ns/15ns/20ns
    - 写入周期:12ns/15ns/20ns
    - 输出使能时间: 输出使能到输出有效:6ns/7ns/8ns
    - 输入电容: 输入电容:7pF;I/O电容:8pF
    - 功耗: 动态操作电流:160mA(商业级,12ns);155mA(工业级,15ns);140mA(商业级,20ns)
    - 供电电压: 5.0V ± 10%
    - 工作温度范围:
    - 商业级:0°C 至 +70°C
    - 工业级:-40°C 至 +85°C

    3. 产品特点和优势


    IDT71024 的主要特点是其卓越的速度性能、低功耗设计和广泛的温度适应性。通过创新的设计技术,这款RAM提供了快速的读写周期,能够满足高要求的数据处理应用需求。其双向输入和输出兼容TTL标准,使得与现有系统的集成更加容易。此外,IDT71024 的低功耗设计能够在不牺牲性能的前提下延长电池寿命,非常适合便携式设备和嵌入式系统。

    4. 应用案例和使用建议


    IDT71024 广泛应用于各种高要求的应用场景,如高性能计算机、通信设备、工业控制系统等。在使用过程中,确保供电电压稳定在5.0V ± 10% 范围内,并注意正确的信号时序和驱动能力,以避免信号完整性问题。对于复杂的应用,可以考虑使用专用的时序控制器来管理信号路径,提高系统稳定性。

    5. 兼容性和支持


    IDT71024 支持两种封装形式:300mil 和 400mil 塑料小外形封装(SOJ)。该产品具有出色的兼容性,可轻松集成到现有的电子系统中。厂商提供全面的技术支持,包括产品文档、开发工具和售后支持,帮助客户实现高效的产品设计和测试。

    6. 常见问题与解决方案


    - 问题: 供电电压超出范围导致器件损坏。
    - 解决方案: 确保电源稳压在规定的范围内,使用稳定的电源供应器。

    - 问题: 输出信号不稳定。
    - 解决方案: 检查外部电路设计,特别是负载电容和电阻,确保符合技术手册中的要求。

    - 问题: 存储器访问时间不符合预期。
    - 解决方案: 仔细校准时序设置,确保所有输入信号满足最小保持时间和建立时间要求。

    7. 总结和推荐


    IDT71024 是一款高性能的CMOS静态RAM,具备快速读写周期、低功耗设计和广泛的温度适应性。其出色的技术规格和良好的市场口碑使其成为高性能计算和嵌入式系统中的理想选择。综合考虑其优异的性能和广泛的应用场景,强烈推荐使用此产品。

71024S20TYGI参数

参数
最大工作供电电压 5.5V
最小工作供电电压 4.5V
组织 128 k x 8
数据总线宽度 8bit
接口类型 Parallel
存储容量 1Mb (128K x 8)
最大供电电流 140mA
最大时钟频率 -
长*宽*高 21.95mm*7.6mm*2.67mm
通用封装 SOJ-32
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

71024S20TYGI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

71024S20TYGI数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 静态随机存储器(SRAM) RENESAS ELECTRONICS 71024S20TYGI 71024S20TYGI数据手册

71024S20TYGI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.4505 ¥ 37.6067
10+ $ 3.861 ¥ 32.6255
23+ $ 3.773 ¥ 31.8819
115+ $ 3.3048 ¥ 27.9256
253+ $ 3.0348 ¥ 25.6441
1012+ $ 2.9295 ¥ 24.7543
2507+ $ 2.898 ¥ 24.4881
库存: 145
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.6
